XHD-8977ML 全自动插拔力试验机

全自动插拔力试验机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等

专业生产拉力试验机，恒温恒湿箱，二次元影像测量仪，冷热冲击试验箱，振动试验机，压力测试仪，鼓风干燥箱，真空干燥箱，盐雾试验机

全自动插拔力试验机

适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用WINDOWS，视窗中文画面设定，操作简单方便，且所有资料皆可储存（试验条件，位移曲线图，寿命曲线图，检查报表----等等

全自动插拔力试验机的功能：

  1.解决各种连接器测试的夹具问题，及测试时公母连接器能自动对准，不会有吃单边问题。

     2.搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制「荷重-行程-阻抗曲线图」。

      3.本机器适用于各种连接器之插入力及拔出力测试，提供各种连接器专用夹治具及搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验.。

      4.WINDOWS中文窗口版软件画面设定 。

      5.且所有数据皆可储存(试验条件、插拔行程曲线图、寿命曲线图、检查报表…等)

  测试项目

  1.连接器单孔插拔试验。

  2.连接器插拔寿命试验。

  3.连接器Normal Force测试。

4.各种压缩 、拉伸破坏强度试验。

5.连接器整排插拔试验.

6.连接器单Pin与塑料保持力试验.

7.可同时与接触阻抗机联机.

8.(动态阻抗测试系统)

插拔力试验机特点：

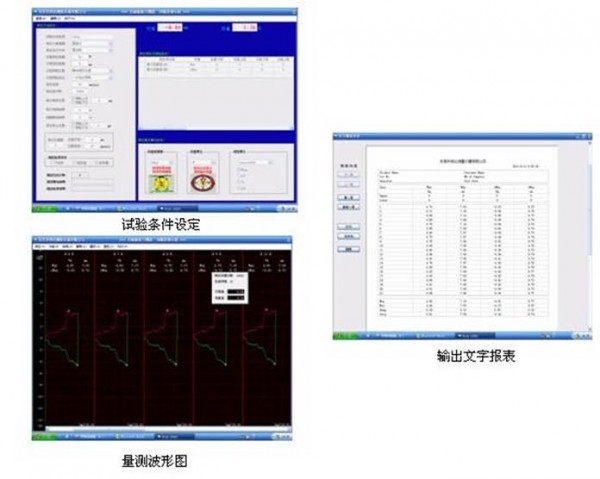

1. 测试条件皆可由电脑书面设定，并可储存。由下拉式选单勾选设定、或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。

 2. 可储存及列印图形（荷重-行程曲线图、荷重衰减寿命曲线图、检验报表）。

 3. 荷重元超负载之保护功能，可确保荷重元不致损坏。

 4. 同时显示荷重-行程曲线图及寿命曲线图。

 5. 自动荷重零点检出，并可设定原点检出荷重值。

 6. 荷重单位显示N、lb、gf、kgf可自由切换。

7. 可同时搭配数个荷重元：2kgf、5kgf、20kgf、50kgf、200kgf、500kgf（任选一个）

 8. 机台采高钢性结构设计搭配伺服马达，长时间使用下能确保精度，适合一般引张、压缩测试、及插拔力寿命测试。

 9. 超规格值停止。（于寿命测试时，测试数据超出设定之上下限规格值机器自动停止）。

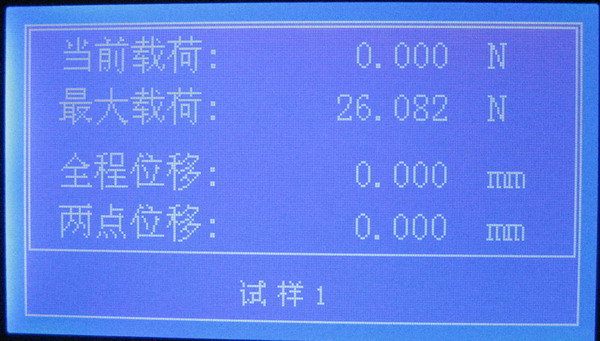

 10. 测定项目：大荷重值、峰值、谷值、行程之荷重值、荷重之行程值、插入点电阻值（选配）、荷重或行程之电阻值（选配）

技术参数

大荷重：2kg/5kg/10kg/20kg/50kg

小解析度：0.1kg/1kg

大测定高度：150mm

速度范围：0-200mm/min

X、Y轴移动范围：0-75mm

传动机构：滚珠螺杆

外观尺寸：360*260*940mm

小微调距离：伺服马达

机台重量：67kg

全自动插拔力试验机使用电源:220V
