标准型接触角测量仪水滴角

型号：SCA-100

品牌：GRM

产品简述（Summary）

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

SCA-100标准型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能，设备高、功能、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。



应用（Application）

接触角测量仪广泛应用于各个行业领域，在制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

（部分测试功能需要选购专门附件完成）

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。



产品特点（Product features）

1. 主机采用高强度航空铝合金结构搭配模块化设计理念，研发的集成芯片电路控制，采纳进口接触角设备的设计精华与配置，保证仪器具有强的稳定性；

2. 采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

3.采用高性能日本原装进口工业机芯，工业级

连续变倍显微镜，确保图像的真实性，获取

佳的成像效果；

4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5.家提供德国进口的接触角测量校准样，确保仪器的性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；

6.采集系统设计灵活，适用于大部分测量环境，简单应付多种复杂的样品表面测量；

7.拥有接触角分析方法，满足所有种类液

滴成像的拟合，其中包括独有的微分椭圆

与微分圆特殊液体成像拟合方法；

8.采用的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

9.具备双边接触角测量快速拟合功能，更量分析

液体与固体的表面润湿性能、更准确的分析表面的

实际润湿情况；

10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；

11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；

12.具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

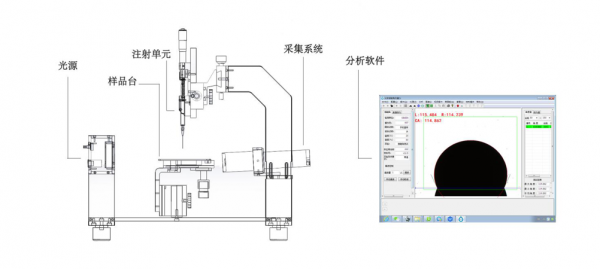

技术规格

接触角主机
外形尺寸	550mm（长）*196mm（宽）*485mm（高）
重量	11KG
电源	220V / 60HZ
光源系统
光源	密集LED可调节蓝色基调工业级冷光源
寿命	使用寿命达贰万伍仟小时以上
注射单元
注射器	专用注射器、容量1000μL
滴液	手动旋转式进液，滴液精度可达0.2μL
注射单元移动	上下100mm;  左右100mm
采集系统
CCD	SONY原装进口高速工业级芯片、25帧/S、130W像素
镜头	0.7-4.5倍高清工业级连续变倍式显微镜
采集系统调节	前后60mm、视角角度可调（平视、俯视、360°旋转等多视角观察）
样品台装置
工作台面尺寸	120mm*150mm
大样品尺寸	6寸
样品台移动	前后移动 手动，行程60mm，精度0.1mm左右移动 手动，行程35mm，精度0.1mm上下移动 手动，行程80mm，精度0.1mm
分析软件
接触角测量范围	0-180°
接触角测量精度	±0.1°
分析软件功能	1、的接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、LY、微分椭圆法/微分圆法（Differential circle / Differential ellipse）； 2、动态接触角拟合（批量拟合多张图像）包括：润湿性能测试（Wettability）、视频连续拟合计算（Video analysis）；表面能计算（Surface energy）；粘附功（Adhesion work）；
