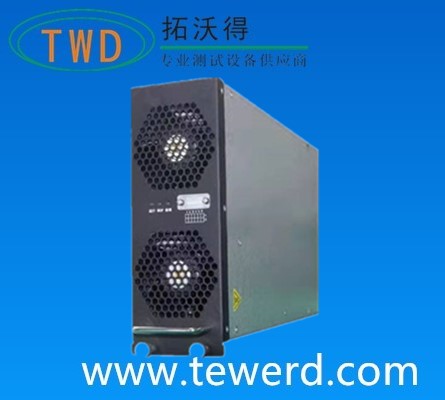

NXR系列是针对充电桩行业痛点而开发的6款充电模块，具有超宽恒功率范围、超高满载工作温度和超低待机功 耗三大业内的突出；同时高可靠性、高效率、高功率因数、高功率密度也是该系列模块的主要特点。 NXR系列充电模块一共包含6款产品，3款15KW和3款20KW产品，即:NXR75020、NXR50030、NXR75020H、NXR75030、NXR50040、NXR75030H
充电模块技术参数
|
名称 |
参数 |
|
基本指标 |
|
|
尺寸 |
84mm（高）×226mm（宽）×395mm（深） |
|
重量 |
≤11kg |
|
效率(满载) |
>95.5% |
|
待机功耗 |
8.5W+/-0.5W |
|
散热方式 |
强制风冷 |
|
通信方式 |
CAN总线 |
|
并机数量 |
≤60个 |
|
指示灯 |
绿色:正常运行 黄色:保护报警 红色:故障报警 |
|
输入特性 |
|
|
输入电压 |
260Vac～475Vac，三相+PE |
|
输入电流 |
＜40A |
|
电网频率 |
45Hz～65Hz |
|
功率因数 |
≥0.99 @50％～100％满载输出功率 |
|
ITHD |
≤5％ @50％～100％满载输出功率 |
|
输出特性 |
|
|
电压范围 |
50Vdc～大输出电压(NXR75020:750V、NXR50030:550V、NXR75020H:750V、NXR75030:750V、NXR50040:500V、NXR75030H:750V) |
|
电流范围 |
0A～大输出电流（限流点可以设置，见附录一） |
|
额定电流 |
NXR75020:20A、NXR50030:30A、NXR75020H:20A、NXR75030:27A、NXR50040:40A、NXR75030H:27A |
|
稳压精度 |
＜±0.5％ |
|
稳流精度 |
≤±1％（输出负载20％～100％额定范围） |
|
均流不平衡度 |
≤±5％ |
|
纹波峰峰值 |
≤1% |
|
环境条件 |
|
|
工作温度 |
－40℃～＋75℃，60℃以上需降额使用 |
|
储存温度 |
－40℃～＋75℃ |
|
相对湿度 |
≤95％RH，无冷凝 |
|
海拔高度 |
≤2000m无需降额，>2000m ,每上升100米工作温度降低1℃ |
|
MTBF |
>500,000小时 |
|
EMC |
|
|
浪涌 |
满足电动汽车非车载整车直流充电机通用技术规范，NB/T 33001-2010， NB/T 33008-1-2013 线-线：±1kV ，线-地： ±2kV 等级：3 参考标准： GB/T 17626.5-2008 |
|
EFT |
±2kV 等级：3 参考标准： GB/T 17626.4-2008 |
|
ESD |
±6kV/±8kV 等级：3 参考标准： GB/T 17626.2-2006 |
|
射频电磁场辐射抗扰度 |
10V/m 等级：3 参考标准：GB/T 17626.3-2006 |
|
传导抗扰 |
符合标准限值@0.15～30MHz 参考标准： GB/T9254-2008 |
|
辐射抗扰 |
符合标准限值@30MHz～1GHz 参考标准： GB/T9254-2008 |
|
传导发射 |
Class A，满足电动汽车非车载整车直流充电机通用技术规范，NB/T 33001-2010， NB/T 33008-1-2013 |
|
辐射发射 |
Class A，满足电动汽车非车载整车直流充电机通用技术规范，NB/T 33001-2010， NB/T 33008-1-2013 |
|
其他 |
|
|
安规要求 |
满足电动汽车非车载整车直流充电机通用技术规范，NB/T 33001-2010， NB/T 33008-1-2013 |
|
启动时间 |
输出启动时间 3~8s |
|
缘电阻 |
直流部分、交流部分对外壳之间以及交流部分对直流部分之间的缘电阻≥10MΩ |
|
缘强度 |
交流输入端子对壳体 3500V 直流电压 1 分钟，无击穿、无飞弧现象，稳态漏电流小于 10mA； 交流输入端子对直流输出端子 3500V 直流电压 1 分钟，无击穿、无飞弧现象，稳态漏电流小于 10mA； 直流输出端子对壳体 3500V 直流电压 1 分钟，无击穿、无飞弧现象，稳态漏电流小于 10mA； |
|
ROHS |
R5 |
