【测试系统简介】
继电器测试系统,继电器检查设备根据《电动汽车用高压互连与控制部件》实施要求，本测试电源系统主要用于高压直流继电器开断可靠性测试、手动维修单元MSD、高压连接器和高压分配单元BDU/PDU测试验证使用，测试系统测试系统包括自动测试系统、可编程直流电源、短路浪涌测试电源、负载等部分组成。该系统可实现触点电压和电流的波形采集,存储及处理,并有自动监测和报警功能等。
■开放性架构软件平台
■支持含有GPIB/RS-232或RS485/接口仪器
■测试项目编辑功能
■测试程序编辑功能
■测试报告编辑打印功能
■统计分析报表编辑功能
■在线仪器控制功能
■使用者权限设定
■测试项目管理功能
■测试人员管理功能
■可以系统预设测试项目，提高测试生产率
■根据用户需求可扩散硬件
■图形化接口

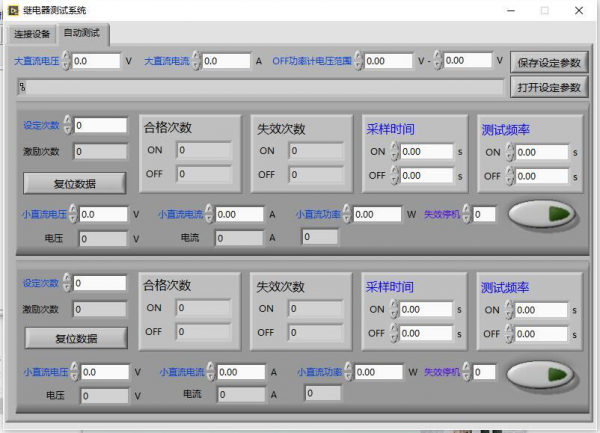

PATS5000系列继电器测试系统上位机软件
【测试系统配置】
|
型号 |
PATS5000 |
|
配置 |
|
|
测试系统 |
JHC2000测试系统软件 19寸标准系统机箱，工业电脑，触摸屏 RS232/GPIB扩展卡 中央控制盒 |
|
可编程直流电源 |
DPS2000可编程直流电源1台 |
|
可编程阻性负载 |
PV-R-600K |
|
短路浪涌测试电源 |
DPS2000 |
【DPS1720可编程直流电源参数】
|
型号 Model |
DPS1800 |
|
|
功率Power |
800KW |
|
|
制作方式Working |
开关PWM |
|
|
输入INPUT |
相数Phase |
3φ4W |
|
电压Voltage |
380V±10% |
|
|
频率Frequency |
50HZ±10% |
|
|
输出OUTPUT |
电压Voltage |
1000VDC |
|
电流Current |
800A |
|
|
电压纹波rms Voltage Ripple |
0.2%FS(满量程) |
|
|
电流纹波rms Current Ripple |
0.3%FS(满量程) |
|
|
电源调整率 Load Regulation |
≤±0.1%FS |
|
|
负载调整率 Load Regulation |
≤±0.5%FS |
|
|
效率 Efficiency |
≥93% |
|
|
时间精度 Time |
Setting0.1sec+0.1% |
|
|
电压解析度 Voltage Resolution |
Vo＜1000:0.1V；Vo≥1000V:1V |
|
|
电流解析度 Current Resolution |
输出100A＞Io≥10A:分辨率0.01A； 输出1000A＞Io≥100A:分辨率0.1A； 输出Io≥1000A:分辨率1A。 |
|
|
功率解析度 Power Resolution |
功率＜10KW，分辨率1W;功率≥10KW, 分辨率0.1KW |
|
|
设定项目 |
电压调节 CV |
0-额定电压可调 |
|
电流调节 CC |
0-额定电流可调 |
|
|
功率调节 CP |
0-额定功率可调 |
|
|
设定精度 |
电压 Voltage |
±0.5%FS |
|
电流 Current |
±1%FS |
|
|
功率 Wattage |
±1%FS |
|
|
测量精度 |
电压 Voltage |
0.3%FS+2dgt |
|
电流 Current |
0.5%FS+2dgt |
|
|
功率 Wattage |
0.5%FS+5dgt |
|
|
存储组数Memory |
共9组，每组可记忆电压、电流值，运行时间，可快速方便调用 |
|
|
可编程组数 Programmable |
共30组，每组可记忆电压、电流值，运行时间，可步阶运行 |
|
|
限流设定I-LIM Set |
O-Max Current（超过电流设定值电源保护，停止输出） |
|
|
限压设定V-LIM Set |
O-Max Voltage（超过电压设定值电源保护，停止输出） |
|
|
保护Protection |
过压Over Voltage 过流Over Current 过温 Over Temp |
|
|
负载特性Load speciality |
适用各种负载 |
|
|
通讯接口Interface |
RS232C |
|
|
缘电阻Insulation |
输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC |
|
|
耐压 Pressure resistance |
输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟 |
|
|
冷却方式 Cooling |
风扇强制冷却 |
|
|
运行环境 Enviro |
0-40℃ 20-80%RH(不结露) |
|
【PV-R-600KW可编程负载参数】
|
型号 |
PV-R-750K |
|
功率 |
750KW |
|
放电电压 |
DC1V-1000VDC |
|
放电电流 |
1A～750A |
|
显示 |
电压、电流、频率、功率、功率因数 |
|
控制方式 |
触摸屏+远程控制 |
|
电压精度 |
0.5% |
|
电流精度 |
0.5% |
|
供电接口 |
接线排 |
|
直流输入 |
接线排/铜排 |
|
远程控制接口 |
RS232 |
|
供电电压 |
1φ2W,AC 220V 50HZ |
|
保护 |
过温报警,过温保护, 蜂鸣提示 ,过流保护 |
|
缘等级 |
F级 |
|
防护等级 |
IP30（室内） |
|
冷却方式 |
强制风冷 |
|
风扇噪音 |
距离1米，小于80dB |
|
工作温度 |
-10℃ ~ +40℃ |
|
体积W×H×D(mm) |
1200×2000×1200*2台 |
|
重量 (KG) |
800 |
【DPS2002-60V30A可编程直流电源参数-辅助电源】
|
型号 Model |
DPS2002 |
|
|
功率Power |
1800W |
|
|
制作方式Working |
开关PWM |
|
|
输入INPUT |
相数Phase |
1φ2W |
|
电压Voltage |
220V±10% |
|
|
频率Frequency |
50HZ±10% |
|
|
输出OUTPUT |
电压Voltage |
60VDC |
|
电流Current |
30A |
|
|
电压纹波rms Voltage Ripple |
0.2%FS(满量程) |
|
|
电流纹波rms Current Ripple |
0.3%FS(满量程) |
|
|
电源调整率 Load Regulation |
≤±0.1%FS |
|
|
负载调整率 Load Regulation |
≤±0.5%FS |
|
|
效率 Efficiency |
≥93% |
|
|
时间精度 Time |
Setting0.1sec+0.1% |
|
|
电压解析度 Voltage Resolution |
Vo＜1000:0.1V；Vo≥1000V:1V |
|
|
电流解析度 Current Resolution |
输出100A＞Io≥10A:分辨率0.01A； 输出1000A＞Io≥100A:分辨率0.1A； 输出Io≥1000A:分辨率1A。 |
|
|
功率解析度 Power Resolution |
功率＜10KW，分辨率1W;功率≥10KW, 分辨率0.1KW |
|
|
设定项目 |
电压调节 CV |
0-额定电压可调 |
|
电流调节 CC |
0-额定电流可调 |
|
|
功率调节 CP |
0-额定功率可调 |
|
|
设定精度 |
电压 Voltage |
±0.5%FS |
|
电流 Current |
±1%FS |
|
|
功率 Wattage |
±1%FS |
|
|
测量精度 |
电压 Voltage |
0.3%FS+2dgt |
|
电流 Current |
0.5%FS+2dgt |
|
|
功率 Wattage |
0.5%FS+5dgt |
|
|
存储组数Memory |
共9组，每组可记忆电压、电流值，运行时间，可快速方便调用 |
|
|
可编程组数 Programmable |
共30组，每组可记忆电压、电流值，运行时间，可步阶运行 |
|
|
限流设定I-LIM Set |
O-Max Current（超过电流设定值电源保护，停止输出） |
|
|
限压设定V-LIM Set |
O-Max Voltage（超过电压设定值电源保护，停止输出） |
|
|
保护Protection |
过压Over Voltage 过流Over Current 过温 Over Temp |
|
|
负载特性Load speciality |
适用各种负载 |
|
|
通讯接口Interface |
RS232C |
|
|
缘电阻Insulation |
输入对机壳 20MΩ 500VDC , 输出对机壳 20MΩ 500VDC |
|
|
耐压 Pressure resistance |
输入对机壳 1500VAC 1分钟 , 输入对输出 1500VAC 1分钟 |
|
|
冷却方式 Cooling |
风扇强制冷却 |
|
|
运行环境 Enviro |
0-40℃ 20-80%RH(不结露) |
|
|
重量 Weight(Kg) |
25 |
|
|
体积W×H×D(mm) |
430W×133 H×540 D |
|
|
备注 |
通断次数记忆 |
|
