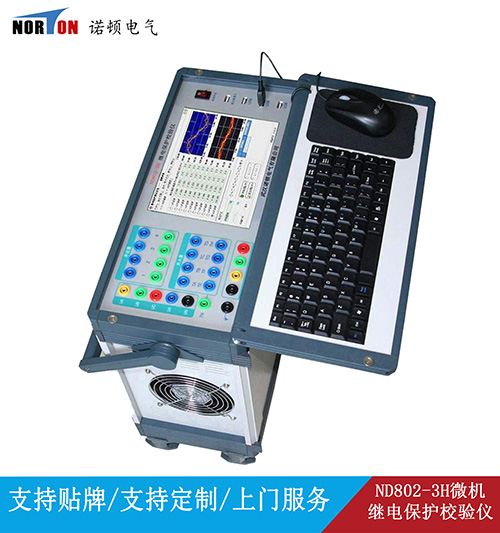

ND802-3H微机继电保护校验仪（工控机型）

ND802-3H微机继电保护校验仪（工控机型）无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。体积小，散热良好，重量轻，易携带，流动试验方便。 仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能

武汉诺顿电气有限公司位于“中国·光谷”武汉东湖高新技术开发区内，公司办公区域1500余平方米，员工50余人，其中博士2名、硕士5名，大专及以上学历占公司员工90%以上。经过公司全体员工和领导们孜孜不倦的努力，目前，公司已成为集科研开发、技术咨询、设备研制、产品销售、工程服务为一体的科技型企业。已成为国内高电压输变电检测设备的骨干企业之一，是国内知名的高电压试验设备优质供应商。公司2009年被评为全国质量、信用、创新AAA级企业和全国行业重质量知名企业，同年通过ISO9001质量体系认证。 目前公司微机控制变压器综合试验系统、变压器直流电阻测试仪、变压器变比组别测试仪、串联谐振、微机继电保护校验仪、工频耐压试验智能操控系统、高压开关特性测试仪等为代表变压器试验检测设备、开关检测设备、高压试验设备等新型试验设备，受到用户的好评和青睐，并能够根据电力系统客户需求定制适合的产品，满足不同的客户需要。

ND802-3H微机继电保护校验仪（工控机型）产品特点：

使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
配备有外接USB接口，可以方便地进行数据存取和软件维护。
无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
功率放大部分采用大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到大时，波形仍能保证不失真、不削峰。
开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的性，在输入电压±250V范围内能正常工作。
可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
ND802-3H微机继电保护校验仪（工控机型）具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

ND802-3H微机继电保护校验仪（工控机型）产品参数：

交流电流源
三相共用中性点的电流源，电流上升下降时间 ＜100μs
大输出功率：450VA/相
输出准确度：
0.1A～0.准确度 ±10mA
0.～10A准确度 ±0.2%
10A～40A准确度 ±0.5%
分辨力：
0.1A～10A分辨力 1mA
10A～40A分辨力 5mA
单相连续输出时间：
0.1A～10A输出时间 不限时
10A～20A输出时间 ≥60秒
20A～30A输出时间 ≥15秒
30A～40A输出时间 ≥10秒

交流电压源
四相共用中性点的电压源，电流上升下降时间 ＜100μs
大输出功率：≥75VA/相
输出准确度：
1V～5V准确度 ±10mV
5V～125V准确度 ±0.2%
分辨力：
1V～5V分辨力 1mV
5V～125V分辨力 5mV
直流电流源
单相输出范围：-10A～+10A或0～20A
大输出功率：300VA/相
输出准确度：
±0.1A～±1A准确度 ±10mA
±1A～±10A准确度 ±0.5%
分辨力：5mA

直流电压源
直流电压输出范围：-150V～+150V或0～300V
大输出功率：≥100VA
输出准确度：
±1V～±5V准确度 ±20mV
±5V～±150V准确度 ±0.5%
分辨力：
±1V～±5V分辨力 5mV
±5V～±150V分辨力 10mV

交流电压、电流源角度
相角范围：0°～ 360°
准确度：±0.2°
分辨力：0.01°

交流电压、电流源频率
频率范围：10～1500Hz
能叠加2～20次任意幅值的谐波及直流
输出准确度：
10Hz～65Hz ±0.001Hz
65Hz～1500Hz ±0.02Hz
分辨力：0.001 Hz

计时精度
1ms～1S ±10ms
1S～999999S ±0.2%
开入量
8路开关接点输入，自动识别有源接点的性
兼容空接点与15V～250V有源接点

开出量
4对可编程开关空接点输出
接点容量：250VDC，0. 或 250VAC，0.

同步性
电压电流同步性 ≤50μS

供电电源
交流输入电压
额定值：220V ± 10%
基准值：220V ± 2%
交流供电频率：
额定值：50Hz ± 10%
基准值：50Hz ± 2%

使用环境条件
环境温度：－10℃～+40℃
相对湿度：≤90%
大气压强：80～110kPa

箱体尺寸与重量
箱体尺寸（长×宽×高）：420mm×190mm×470mm
重量：20千克
