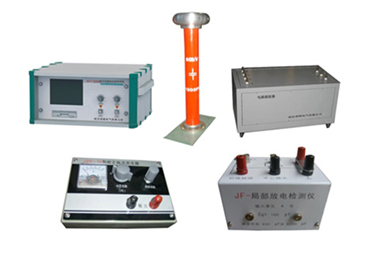

NDJF-2008A数字局部放电检测系统
NDJF-2008A数字局部放电检测系统产品简介
NDJF－2008A局部放电检测系统具有灵敏度高，适用试品范围广，采用大面积液晶显示器，试验波形显示清晰，可采用连续测量或者单次测量方式，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表数字显示。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。
☆、采用大面积液晶显示器，试验波形显示清晰。
☆、采用连续测量或者单次测量方式。
☆、放电量表数字显示。
☆、具有体积小、重量轻，是携带式仪器。
NDJF-2008A数字局部放电检测系统产品参数
☆、测量通道数：3通道（标准）
☆、可测试品的电容量范围6PF~250µF。
☆、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。|
输入单 元序号 |
调谐电容范围 |
灵敏度（PC） （不平衡电路） |
允许电流有效值 |
|
|
不平衡电路 |
平衡电路 |
|||
|
1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500PF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
|
5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
电阻 |
0.5 |
2A |
15A |
☆、椭圆扫描时基：
（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。
（2）旋转：以30°为一档旋转，调整观察角度。
（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安。
☆、显示单元
（1）采用5.6寸矩形液晶显示器，色彩显示清晰。
（2）工作方法：椭圆、直线显示，连续、暂停测量。
☆、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
☆、时间窗
（1）窗宽：可调，50Hz 下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
☆、脉冲峰值表
（1）数字显示：以3位半LED数字表显示
0—100 误差：±3%（以满刻度计）。
☆、试验电压表
（1）量程200KV（需使用电阻或者电容分压器）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
☆、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
☆、结构
（1）体积：宽430×高90×深480 mm3
（2）重量：约12KG。
