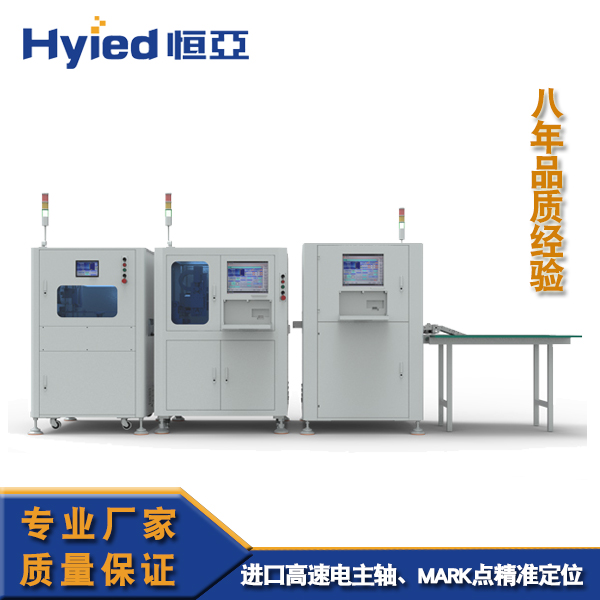

HY-Y500 恒亚漳州vcut分板机_微应力_智能设备

恒亚漳州vcut分板机_微应力_智能设备介绍：  在实践操作中，采用的工作原理是板不动，圆刀滑移工作，这一性能特点有效的保障了pcb板电子元件在切割过程中，不受到危害，大大提高了分板品质。

  东莞市恒亚智能装备有限公司(以下简称：恒亚智能)是一家专注于智能设备研发的生产厂家，产品服务于汽车电子，手机电脑，家电等制造型企业的全自动装配整线自动化设备的集成应用，标准化设备的研发、生产、销售的高新技术型企业。

  恒亚漳州vcut分板机_微应力_智能设备介绍：

  在实践操作中，采用的工作原理是板不动，圆刀滑移工作，这一性能特点有效的保障了pcb板电子元件在切割过程中，不受到危害，大大提高了分板品质。要知道，设备在分板的过程中，都是会出现许多的磨损情况，而恒亚分板机因为其独特的分板方式就能好的防止这一点。

  其圆刀滑移速度，以及上圆刀与下刀之间的间隔，可以依据生产需要来进行相应的调节，使应力，降低到小，这样的话，就可以很好的防止出现锡裂。为厂家大大减少了分板损耗，减少了成本。

  恒亚漳州vcut分板机_微应力_智能设备调刀步骤：

  1、上、下刀调整法：下刀固定。

  2、先把两片定位板松开，旋转滑块调节旋钮，可调节上、下切刀距离，一般间隙为0.1-0.2mm：并在同一平面，误差不能超过0.1mm，顺时针方向旋转则刀座往上升，两刀的距离就会变大，反之则越小。注意千万不能两切刀相撞或其他物体撞到刀口。

  3、上、下切刀调试好后，松开下定位板紧固螺丝，调下定位板使之刀刃与下切刀上顶点对齐或略低0-0.2mm时锁紧。

  4、装上上定位板紧固螺丝，把PCB板之V-CUT对其上定位板和下定位板的刀刃，用手来推动分板机滑动把手，同时调节微调旋钮，使板来回稍有阻力即可，然后锁紧螺丝。

  5、快切完时，要用手接住切割的PCB板，使PCB板上的元件不会损坏。

  6、托板和档料板可根据零件本体大小而上下调节。

  7、调节恰当后，可正式进行操作。

  恒亚漳州vcut分板机_微应力_智能设备安全性：

  1.双开关双手动作启动。

  2.设备配置下模进出滑道，下模自动进出，取放产品方便安全。

  3.设置急停开关，发现问题及时停机。

  4.设置安全门，避免安装调试模具时手的误入。(正常操作时无安全门不工作)

  5.设置安全门口对射装置，模具上放错板、对射装置可以感应失误，模具不能进入。

  6.安全气压设置功能，超限报警。自动计数，超限停机。

  7.将切板时产生的内应力降至低并且避免锡裂

  8.冲切半成品PCB、 FPC效率高

  产品参数：

  放板面积：400*400mm

  重量：530kg

  工作气压：0.4-0.6MPA

  设备外尺寸：830*730*1800mm

  出力：10吨
