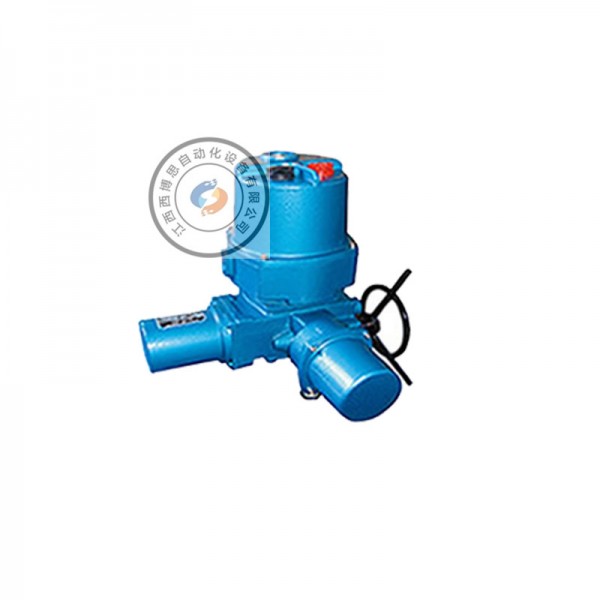

DQ600部分回转阀门电动装置

DQ600部分回转阀门电动装置Q型部分回转阀门电动装置的输出扭矩范围为50~5000N.m,无法满足大口径蝶阀和球阀等做90度回转阀门的扭矩要求,故大口径蝶阀、球阀等都采用Z型多回转阀门电动装置加上二级蜗轮蜗杆 (即叠加式结构),型号表示为DQ型,达到90度回转的要求,输出转矩范围达到6000~165000N.m.。

江西西博思自动化设备有限公司，是一家专业从事电动阀门，电动执行器的研制开发、生产销售、工程设计、安装调试的企业。主要产品有阀门电动装置，电动阀门，电动执行机构，角行程电动执行器，多回转电动执行器，防爆电动执行器;智能一体化执行器，电动闸阀，电动球阀，电动截止阀，电动蝶阀，阀门控制箱，DKJ电动执行机构,DKZ电动执行器,DZW阀门电动装置,DQW电动执行器,DCL电动执行器,DQF水泥库专用电动球阀、YDF,YBDF阀门电机, ,DKX电动控制箱,气动流量阀，电动流量阀，381/341电动执行器，精小型电动执行器：A型开关量信号灯，B型开关量无源接点，C型开关量1K电位计，D型电位计带无源接点， E型4-20 0mA智能调节，F型开关量带输出4-20mA，阀门定位器等产品，广泛用于电力、石油、化工、 天然气、冶炼、造纸、钢铁、水泥、市政环保等行业生产过程的自动化智能控制系统，满足于工业生产日趋提高的自动化控制需求。

DQ600部分回转阀门电动装置
 江西西博思牌Q型部分回转阀门电动装置
Q系列电装适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
电源：常规，三相380V（50Hz）；特殊，三相660V、415V（50Hz  、60Hz）；单相220V、110V（50Hz  、60Hz）
环境温度：-20~+60℃  （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55  （特殊订货IP65、IP67）。
工作制：短时10分钟（特殊订货30分钟）。
DQ600部分回转阀门电动装置
1.          概述
              部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。  是江西西博思公司全力开发的一款可远距离控制，也可现场操作的产品。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
                本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型；
按控制方式又可分为常规型、整体型和整体调节型。
DQ600部分回转阀门电动装置
 主要型号：Q10，QW10，Q10-1W，Q20，QW20，Q20-1W，Q30，QW30，Q30-1W，Q40，QW40，Q40-1W，Q60，QW60，Q60-1W，Q90，QW
90，Q90-1W，Q120，QW120，Q120-1W，  Q200，QW200，Q200-1W，
Q250-0.5W,Q300-0.5W,Q400-0.5W,Q500-0.5W,QW250，QW300，QW400，QW500
2.型号表示方法
Q  10-1W                                                    A表示带现场按钮；F表示带4-20mA信号输出
                                                                          Z：表示整体型；T：表示整体调节型
                                                                            防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
型号示例：
1、DQW10-1EB  表示部分回转电动装置，输出转矩10kgf?m（100  N?m），输出转速1  r/min，隔爆型。
2、DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44  r/min,防爆一体化智能型。
3.工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2工作环境
3.2.1环境温度：-20~+60℃    （特殊订货  -40~+80℃）
3.2.2相对湿度：≤95%（25℃时）
3.2.3防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟Q型普通型阀门电动装置
