汽车零部件检测中的应用  接插件插针检测

汽车零部件行业中的产品生产和出厂前需要对产品的外观进行严格的质量监控，而已接插件为例，其产品出厂前对插针的位置都需要通过机器视觉技术替代人工进行质量检测。其中如插针相对位置、插针位置等检测精度要求高。传统的单一2D视觉解决方案很难实现深度信息获取和检测。同时分多工位的系统会造成空间和成本增加。

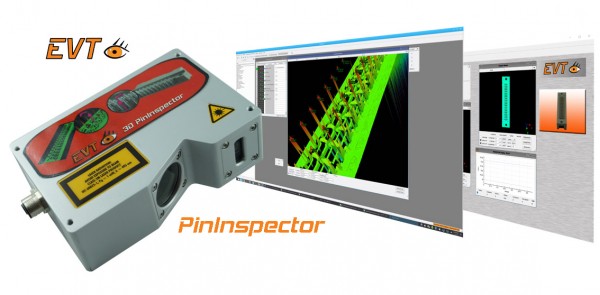

采用激光3D线扫相机搭配德国EVT eyevision软件，可以轻松满足多种检测需求，具有高的兼容性和稳定性。

检测项目

汽车电子接插件插针位置、深度检测，X,Y方向位置

检测精度：0.02mm ，深度方向精度： 0.003mm

项目难点

接插件插针位置检测对成像效果和软件检测能力要求很高；同时要满足检测精度和速度要求。

需要检测出插针位置的高度和水平偏移，并要求能实时显示出其相应位置，不合格位置红色显示。

要求具有深度学习功能，能和标准尺寸对照。

解决方案

采用Eyescan 线扫相机对接插件外观进行图像采集。

结合eyevision软件，对图像进行分析处理，找出各个插针

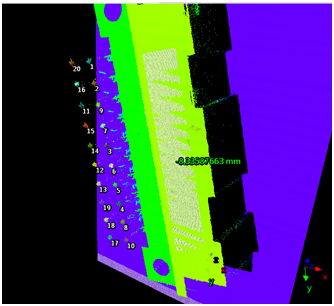

如下图，找到20个插针，编号1-20。

处理后的点云图像

将插针位置与提前示教好的标准位置对比，检查其偏差情况

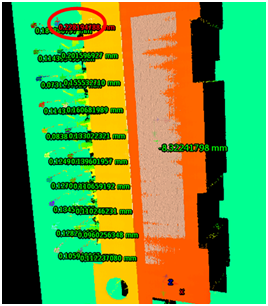

（可以自由设置偏差公差范围），如下图，有一处不合格区域红色标出了。（此处显示高度值为与共关基准平面-9.4差值）

找出不合格区域

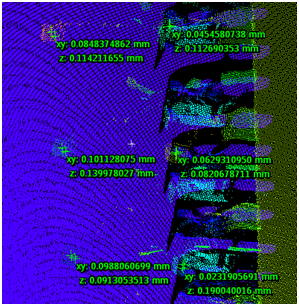

可以选择同时显示高度及水平偏移量

显示水平及高度偏移

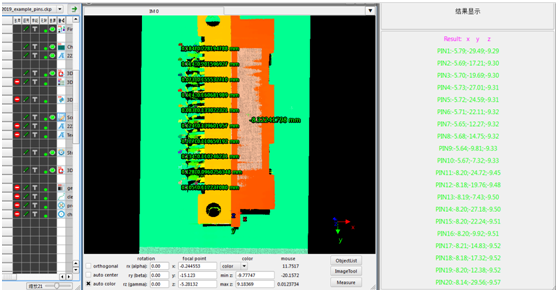

实时结果显示，显示各个插针的X,Y,Z位置，并根据其偏差情况以不同颜色区分。

软件操作简单，结果显示简明直了，无需专业的编程知识就能轻松操作，易于产线复制和推广。
