测量对象

1～2个位置

供电电源

+24VDC±10%    ±15VDC±10%

输出方式（可选择反向输出）

0～5VDC             -5～+5VDC

0～10VDC            -10～+10VDC

4～20Ma

有效量程范围

   R结构：4000～20000mm

负载特性

电流输出   大负载电阻600Ω

电压输出   大负载电流2mA

工作电流

< 70mA

工作温度

-40～+85℃

储存温度

-40～+100℃

非线性误差

< ±0.05%F.S；量程300mm以下大误差150um

重复性误差

< ±0.002% F.S.

分辨力

采用16bit D/A转换

迟滞

< 0.002% F.S.

温度影响

< 0.007% F.S./℃

零点可调范围

F.S.

更新时间/采样频率

与量程有关，不超过20ms

测杆结构

刚性测杆结构、柔性测杆结构、防腐测杆结构

测杆材质

不锈钢304、不绣钢316、聚四氟乙烯

耐压

由所选浮子承压决定

电子仓外壳材质

不锈钢、铝

电子仓结构

A型电子仓、B型电子仓

安装接口

螺纹连接

出线方式

直出电缆线、航空插头、接线端子

防爆标志

Exd II BT5 （防爆型）

防护等级

选项及说明

类别

WSLDM-F

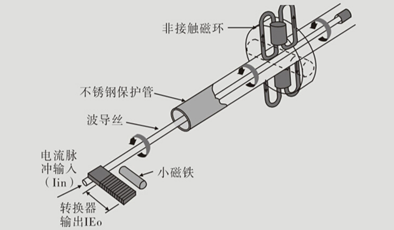

WSLDM-F系列磁致伸缩液位传感器

液位产品

P

普通型

安全类别

电气性能部分

G

隔爆型

B

本安型*

1

+24VDC（±10%）

工作电压

2

+15VDC（±10%）

3

+15VDC（±10%）

4

特殊（+12VDC～+24VDC可选）

V____
（电压
输出）

[1][2]输出形式           [3]浮子数量    [4]功能

01=0...10V  05=0...5V     1=单浮子      0=正向（零点靠测杆末端）

55=-5...+5V 11=-10...+10V  2=双浮子      1=反向（零点靠电子仓端）

输出方式

A____

（电流
输出）

[1][2]输出形式           [3]浮子数量    [4]功能

42=4...20mA             1=单浮子      0=正向（零点靠测杆末端）

                        2=双浮子      1=反向（零点靠电子仓端）

G

刚性结构

结构特征

物理结构部分

F

防腐测杆结构

R

柔性测杆结构

A

A型电子仓（量程3000mm以上建议选A型）

B

B型电子仓

____M
（单位：
mm）

G、F结构量程范围：50～5000mm

   R结构量程范围：4000～20000mm

也可根据客户特殊要求订做

测量量程

1

公制螺纹M18×1.5

适用于G结构

连接方式

2

公制螺纹M20×1.5

3

英制螺纹3/4-16UNF

7

公制螺纹M27×2

适用于R结构

F

聚四氟法兰

适用于F结构

X

特殊螺纹

C

直出电缆

出线方式

J

接线端子（只有侧面出线）

H

航空插头（不适用于隔爆型产品）

0

顶端出线

1

侧面出线

—

0～9（X=特殊长度，
      单位：米，默认3米）

A

FK-1

适用于G结构

安装附件

附件

B

FK-2

C

FK-3

D

FK-4

适用于R结构

F

电子仓防腐

适用于F结构

W

无须附件

——

[1]液位浮子；

[2]界面浮子；

备注：浮子类型参考附录列表，“0”表示没有，特殊填“X”

浮子类型
