上海托克TE-D194H系列经济型多功能谐波表
产 品 说 明
|
|
特点
◎ 可测量各种常用电力参数、有无功电能、谐波含量
|
◎ 具有数字通讯、越限报警、监视开关状态、电能 脉冲输出和模拟量变送输出等功能
|
|
|
|
|
◎ 可带RS485通讯接口,将仪表联接到监测中心计算机网络
|
|
◎ 具有安装方便,接线简单,维护方便,工程量小,现场可编程输入参数的特点
|
|
|
|
|
概 述
|
|
TE-D194H系列经济型多功能谐波表可测量各种常用电力参数、有无功电能、谐波含量,并具有数字通讯、越限报警、监视开关状态、电能 脉冲输出和模拟量变送输出等功能。可应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能配电盘、开关柜中,具有安装方便,接线简单,维护方便,工程量小,现场可编程输入参数的特点。
|
|
技术指标
|
|
精度等级
|
U、I为0.2级,P、Q为0.5级,有功电能为0.5级,无功电能为2级
|
显示
|
可编程LCD或LED显示
|
输入测量
|
网络
|
三相三线、三相四线
|
电压
|
额定值
|
AC100V/AC400V(订货时说明)
|
过负荷
|
持续:1.2倍 瞬时:电压 2倍(10秒)
|
功 耗
|
<1VA(每相)
|
阻 抗
|
>300kΩ
|
电流
|
额定值
|
AC1A/AC(订货时说明)
|
过负荷
|
持续:1.2倍 瞬时:电压 10倍(5秒)
|
功 耗
|
<0.4VA(每相)
|
阻 抗
|
<20mΩ
|
频率
|
50/60Hz±10%
|
谐波
|
电压及电流总谐波含量(2-21次谐波含量)
|
电能
|
正负有功、无功电能计量
|
电源
|
工作范围
|
AC、DC: 80V~270V
|
功 耗
|
≤5VA
|
输出模块
|
脉冲输出
|
2路电能脉冲输出,光耦继电器, 常数: 3200imp/kWh(kvarh)
|
通讯接口
|
1路RS-485接口,MODBUS-RTU协议
|
输出模块
|
开关量输入
|
2路(4路)开关量输入,干节点方式
|
开关量输出
|
2路(4路)继电器输出
|
变送输出
|
4路模拟量变送输出: 0/4~20mA或0~5/10V
|
工作条件
|
环境温度: -10~55℃,相对湿度≤93%, 无腐蚀性气体场所,海拔高度≤2500m
|
隔离耐压
|
输入和电源>2kV, 输入和输出>1kV, 电源和输出>2kV
|
缘
|
≥100MΩ
|
外形尺寸
|
面框尺寸
|
9(96方形): 96x96mm. 2(42方形): 120x120mm.
|
开孔尺寸
|
9(96方形): 88x88mm,2(42方形): 108x108mm
|

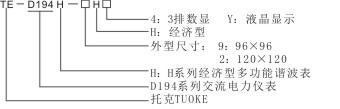

型号
|
TE-D194H-9H4
|
TE-D194H-2H4(2HY)
|
TE-D194H-9HY
|
测量显示
|
三相电压
|
●
|
●
|
●
|
三相电流
|
●
|
●
|
●
|
频率
|
●
|
●
|
●
|
功率、功率因数
|
●
|
●
|
●
|
正负有功、无功电能
|
●
|
●
|
●
|
谐波
|
总谐波含量
|
总谐波含量
|
总谐波含量
|
电能脉冲
|
2
|
2
|
2
|
通讯接口
|
1
|
1
|
1
|
开关量输入
|
4
|
4
|
2
|
开关量输出
|
4
|
4
|
2
|
变送输出
|
2
|
4
|
|
显示方式
|
三排LED
|
三排LED(可选LCD)
|
LCD
|
开孔尺寸
|
88x88mm
|
108x108mm
|
88x88mm
|
|
|
订货示例
|
|
订货时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容。
例:型号: TE-D194H-9H4
输入: AC 100A/ AC10kV/100V
电源: AC 220V
频率: 50Hz
网络: 3P3L/3P4L
|
|
|
|
