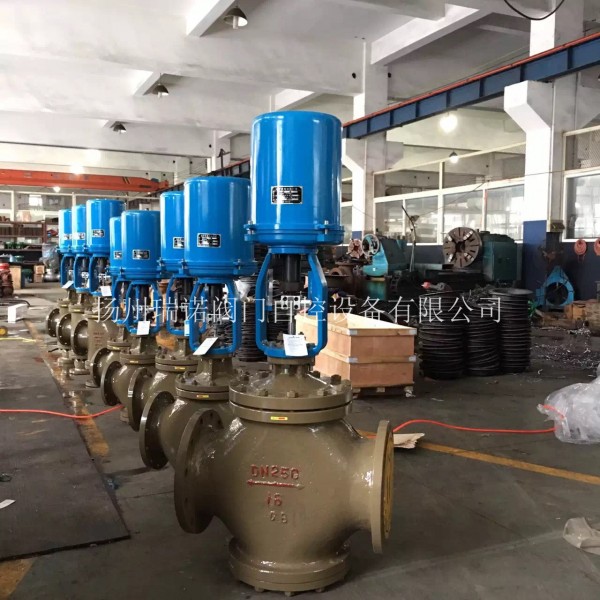

ZAZQ(X) 电动三通调节阀

ZAZQ（X）型电动三通调节阀有合流和分流二种型式，由DKZ电动执行机构和三通合流或三通分流调节组成，以电源为动力，接受统一的标准信号0～10mA DC或4-20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台

扬州瑞诺阀门自控设备有限公司是一家集阀门自动化控制设备、电力设备与流体机械设备研发、生产 、销售及服务为一体的综合型企业。公司具有良好的声誉、健全的质量管理体系、自动化加工设备和国外先进技术等优势。公司与多家国内知名设计院及科研单位长期进行技术合作与交流，同时引进了英国,德国等国家的阀门及执行机构的先进技术,并通过完善产品的制造技术,zui终形成拥有自主核心技术的产品。公司始终贯彻以创新设计为导向，以积极严谨生产为执行，以数控设备为保证，以完善的用户服务体系为宗旨，实现我们“一切为了用户满意”的郑重承诺。 本公司生产的“瑞诺”系列产品主要包括：智能型电动执行器，智能总线液晶型电动执行机构，阀门电动装置，电动蝶阀，电动闸阀，电动调节阀，电动截止阀，电动球阀，气动阀门，自动化控制系统等。公司制造设计的产品以其兼容性，经济性和高性能等诸多方面优点满足自动化控制工业的严格要求，得到了用户的一致认可与好评，广泛应用于电厂脱硫脱硝、钢厂、电力、冶金、石油、化工、制药、造纸、供暖和给排水等行业工程。 愿与各界朋友携手共进，共创大业！

电动三通调节阀ZAZQ(X)主要技术参数 
公称通径mm 合流 25 32 40 50 65 80 100 125 150 200 250 300
分流 80 100 125 150 200 250 300
额定流量系数Kv 合流 8.5 13 21 34 52 85 135 210 340
分流 85 135 210 340
公称压力 MPa 1.6 4.0 6.0
流量特性 直线
执
行
机
构 Ⅱ型 DKZ-310 DKZ-310 DKZ-410 DKZ-510 DKZ-510
Ⅲ型 DKZ-510C DKZ-310C DKZ-410C DKZ-510C DKZ-510C
出轴推力(N) 4000 4000 6400 16000 16000
行程mm 16 25 40 60 100
上阀盖型式 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
允许压差(MPa) 普通式（常温型），热片式（中温型）
介质温度℃ -20～+200、-40～+250（常温型） -40～+450（中温型）
可调比 30:1
法兰标准 铸铁按JB78-59，铸铜按JB79-59
输入阻抗 Ⅱ型：200 Ⅲ型：250
出厂状态 电开（对上阀座而言），如需电关，订货时应注明

电动三通调节阀ZAZQ(X)性能指标
项目 指标值
基本误差％ ≤±3.5
回差％ ≤2.5
死区％ ≤3.0
始终点偏差％ 电开、电关 ±2.5
±2.5
允许泄量L/H 1×10-3×阀额定容量
外形尺寸
公称
通径
DN A L H H1
分流 合流 PN1.6 PN4.0 PN6.4 分流 合流 PN1.6 PN4.0 PN6.4 PN1.6 PN4.0 PN6.4
普通型 热片型 普通型 热片型
25 520 490 185 190 200 715 865 140 150 160
32 520 490 200 210 210 721 871 150 160 170
40 520 490 220 230 235 733 883 160 170 180
50 520 490 250 255 265 748 898 180 190 200
65 520 520 275 285 295 839 999 200 220 220
80 520 520 305 225 250 265 210 230 240
100 520 520 350 245 275 285 220 250 260
125 520 520 410 284 320 325 260 300 300
150 520 520 450 305 340 340 280 320 320
200 520 520 550 350 400 410 320 380 380
250 520 520 670 740 750
300 520 520 770 805 820

电动三通调节阀ZAZQ(X)订货须知
订货时请注明：
1、产品型号 2、公称通径 3、公称压力 4、使用介质 5、输入信号 6、流量系数 7、阀体材质  8、附件
