PZ96-AV3/C 安科瑞三相电流表LED显示 485通讯

该系列仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率。带RS-485通讯接口，采用Modbus或Profibus协议；也可将电量信号转换成标准的直流模拟信号输出；或带开关量输入／输出，继电器报警输出等功能。

公司成立以来，专注于用户端智能电力仪表的研发应用、生产和销售，致力于为用户提供35（10）/0.4kV变电所自动化系统、建筑光伏发电系统、电能质量治理系统、电能分项计量系统、电气火灾监控系统、医疗IT配电系统、数据中心能耗监测系统、通信基站电源管理系统、消防设备电源监控系统、消防应急照明和疏散指示系统、防火门监控系统以及智能照明系统、锂电池管理系统、电动汽车充电系统等产品和服务，提高客户用电效率和用电安全。

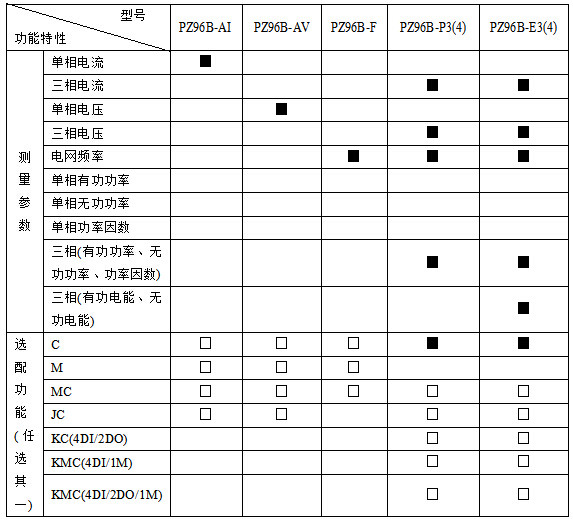

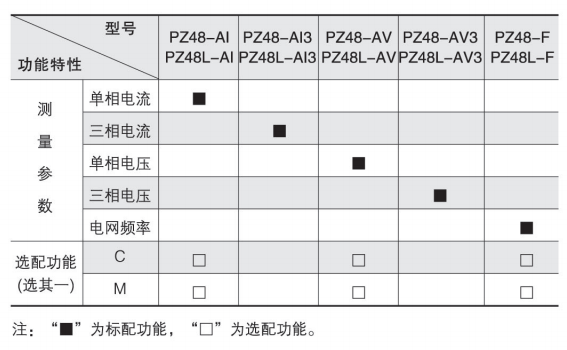

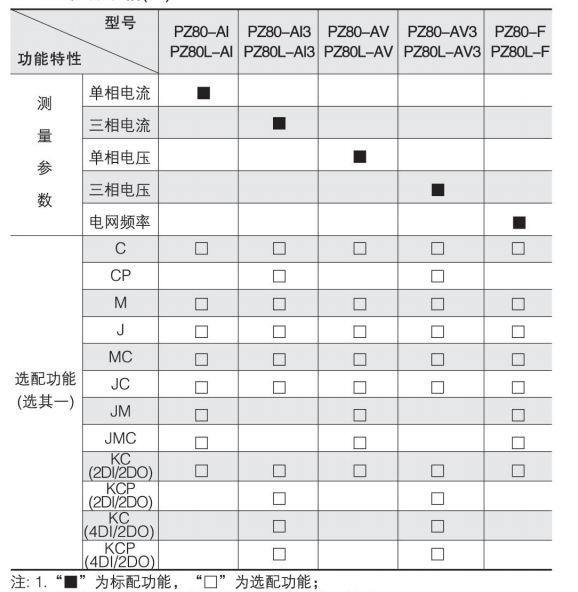

● 96B型产品规格

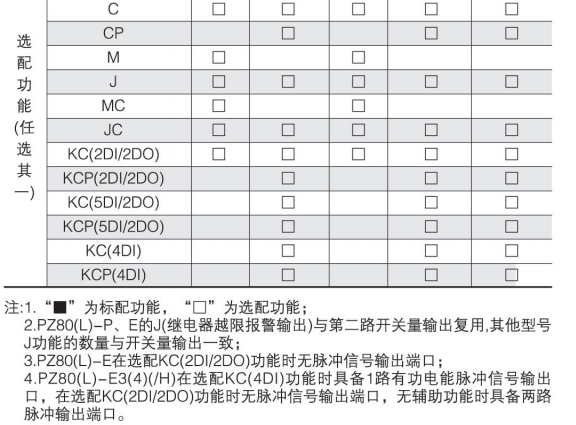

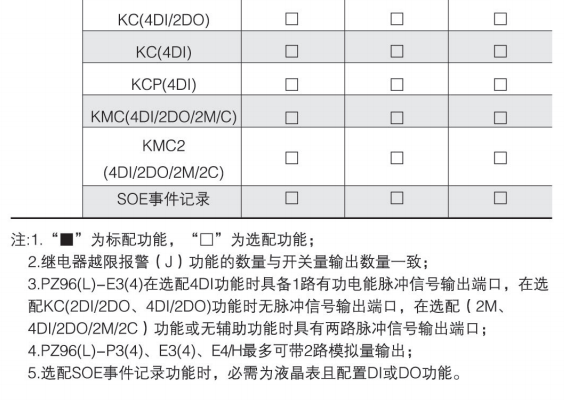

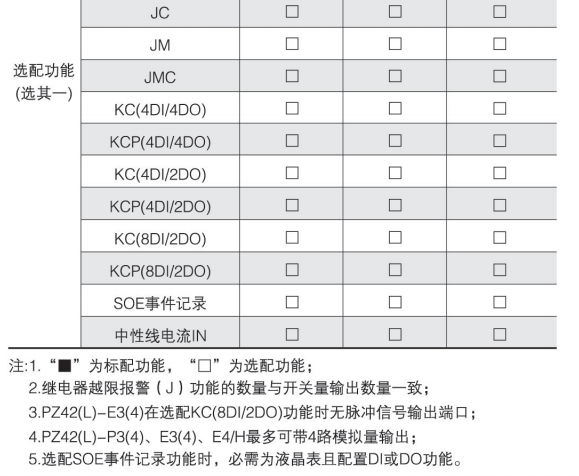

注：

(1)“■”为标配功能，“□”为选配功能；

(2) PZ96B- E3(E4)带DO功能时不带脉冲输出功能。

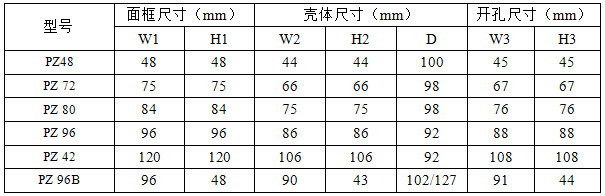

1.5外形及尺寸(单位：mm)

注：PZ96B-P3(P4/E3/E4)的进深为102，PZ96B-AI(AV/F)老产品的进深为127，具体详询厂家。

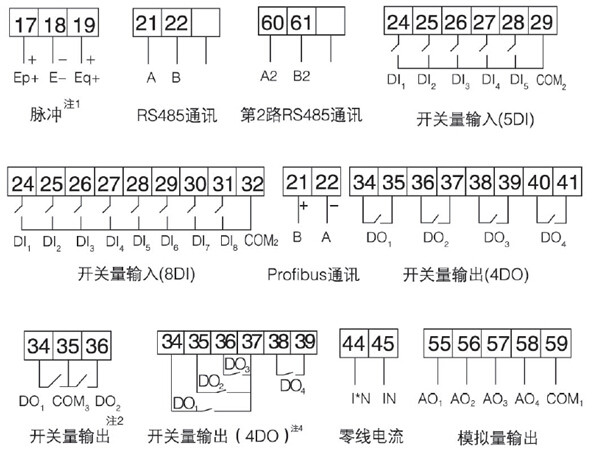

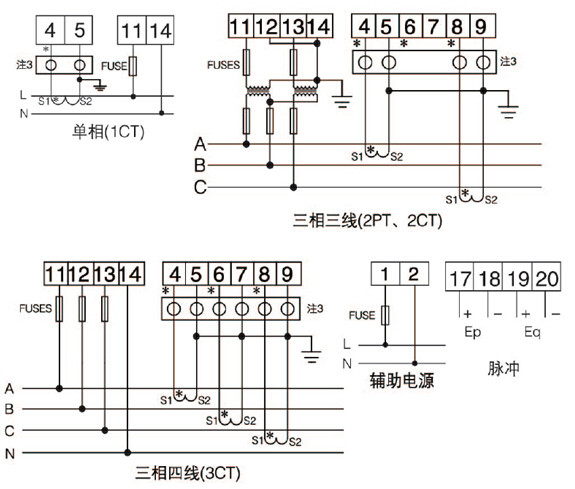

1.6 接线端子

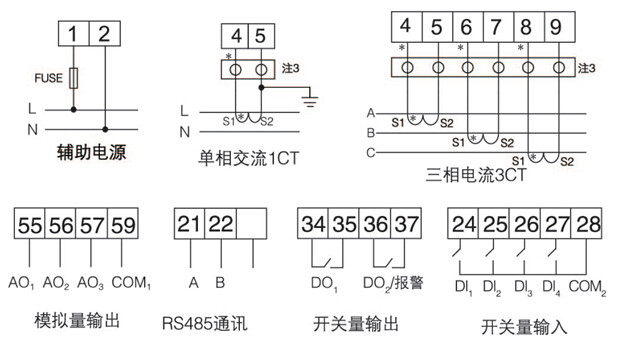

● 电流表

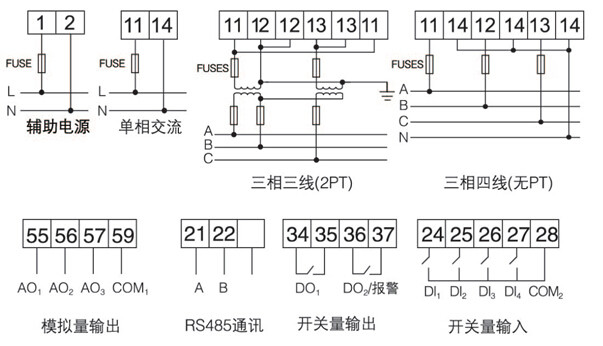

● 电压表（频率表同单相电压表）

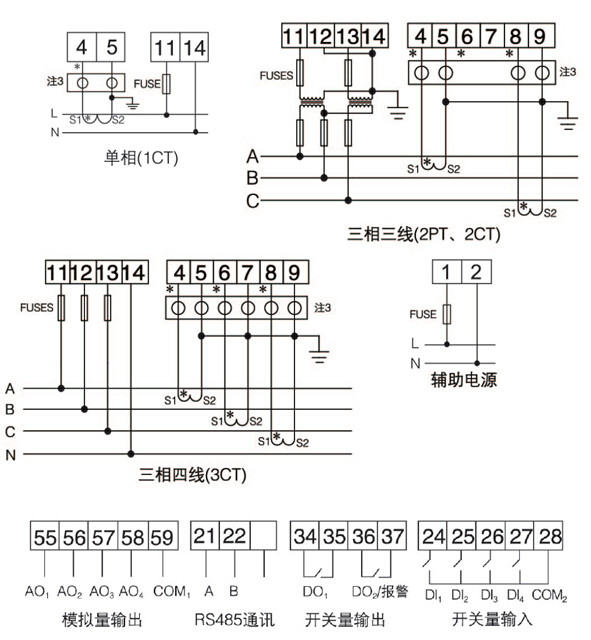

● 功率表

● 电能表/总谐波表

注1：适用于单相电能表及开关量为8DI/2DO的场合；

注2：适用于选配8DI/2DO的场合。

注3：为用于CT二次侧短接的试验端子。



注4：适用于PZ42(L)-E3(4)选配4DI/4DO，具备一路电能脉冲信号的场合。
