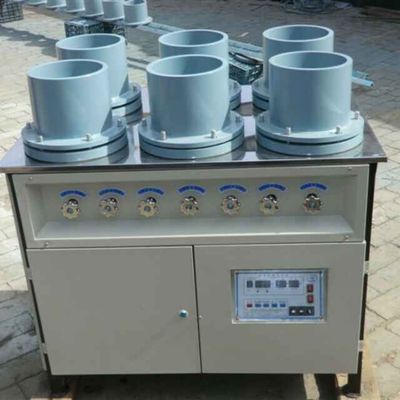

HP-4.0 自动调压混凝土抗渗仪

本抗渗仪是用来测定混凝土的抗渗性能，适用于建筑企业、科研院校、设计施工等部门从事混凝土抗渗性能的测定研究，同时可用于其它建筑材料透气测定和质量检测。

沧州飞翔仪器设备有限公司 是一家专业生产研发混凝土及砂浆抗渗仪、养护箱、养护室、水泥、沥青、土工几大系列产品。现已形成科研开发、生产经营一体化高科技实体，全方位面向市场，多种经营。本公司技术力量雄厚，拥有一批多年生产经验丰富的专业技术人员，并以科学的管理和严格的制度确保了包含拼的卓越品质和公司仪器总汇的良好信誉。
本公司经过十余年的经验积累与发展创新，公司已成为行业内产品规格全、质量、价格好、生产销量大的仪器销售中心，经营万 能试验机、养护箱、养护室、干燥箱等各种试验仪器。并已形成了以科研、生产、销售、批发为服务的经济技术实体。一切以客户需求为出发点，准确定位市场，完善产品策略，强化售前、售中、售后服务，不断引进适应市场雪球的优质新型产品。

适用于实验室实验

一．概述

混凝土是现代建筑中被广泛使用的一种人造石材，对于某些建筑，例如水土建筑，水下水中，地下和其它建筑工程，要求混凝土建筑具有特殊的性能---抗渗性能，所谓抗渗性，是指混凝土抵水或其它液体（轻油，重油）介质在压力的作用下渗透的性能。
HP4.0型混凝土渗透仪，适于作混凝土抗渗性能的测定和试验研究，同时也可利用它作建筑材料的透气性的测定和质量检查。
二．技术性能
1.允许大工作压力：40公斤/平方厘米
2.工  作 方 式：自动加压
3.一次可作试件数 ：6个
4.试模几何尺寸：上口内直径：174毫米
下口内直径：185毫米  高度：165毫米
5.柱塞泵参数：柱塞直径10MM     行程10MM
往复频率：154次/分  流量：0.11升/分
6.电动机参数：型号：JLOF—0.12   功率：90W   转速：1400转/分
7.主机外型尺寸：960MM*650MM*975MM
8.总重：210公斤
三．原理原理
HP4.0型混凝土渗透仪是利用密封容器与其连通的管路系统各处的压强相等（忽略水头不计），以水泵施压，并通过智能数控表保持压国和在规定的范围内来进行试验的简易装置。
HP4.0型混凝土渗透仪由机架试模，分离器，水泵，蓄水罐和电气控制等部分组成，各部分的结构作用分述如下：
机架是采用型钢焊接而成的，上面铺有1MM厚的不锈钢板托盘，用M10的螺栓将试模座托盘固定在托架上，试模与试模座通过M12的螺栓相连接。中间的“O”形橡胶圈起密封作用。试体是用生铁成形模成形后封装在试模之中，紧固试模采用专用的六方板手。
分离器部分：
分离器是将阀门和一个回水截门集中安放在仪器前面，主要是控制6个试体的水路的通或截止，加水截门用以减压。
水泵部分：
水泵是以90W的电动面为动力源，通过两级齿轮变速，带动偏心轴旋转，然后再通过导柱连杆而使柱塞作往复返运动而进行工作的。由于水泵的流量小，因此可近似地认为供试体的水压为静态
蓄水罐是贮水的容器，还可以起压力减级冲击作用，试验前用漏斗，通过注水水咀将水注入贮水罐中，试验完毕后，将罐内水通过放水咀放尽。
四仪器的使用
1设定
打开电源开关，显示器有数值显示，按敲定键，上限数值位闪动再按装置数键和时间清除键，可调整数值大小，调好上限数值后，按存入键下限开始闪动，可设置下限数值，调好后，按存入键存入。如不调整，也可按存入键退出。设定时下限为0.2MPA，上好可按试验要求自定。一般不能超过4.0MPA
2.工作
设定值被存入后按启动开关，登记表开始运转，此时下限数值，每8小时自动加压0.1MPA，直到达到下限所设定的数值后，发出“嘟嘟嘟”声音表示工作完毕，如工作时断电本仪器可记忆原工作累计数据。通电后可续续工作。
3.功能：
1》时间查阅：按此键压力变为分钟显示，重复按些键回到压力显示状态
2》时间清除：按动此键压力显示CCC后放开此键，可把内存中的时间清零，在重新做实验时需要按动一次。
3》零点调整，打开放水阀门，在机器完全放开压力后，还有压力数值显示，按零点调整键一次可将压力清零
在正常试验和机器有压力时不能按些键，否则清除有效压力值，放完压力后，再按零点调整后，进行压力清零
4》故障提示
开机工作后，如果压力加不到设定值，10分钟后，发出“嘟嘟“报警声音，数值显示为ERR自动停止不再加压。请关掉电源重新开机，进行加压，试验人员请检查管道系统有气，或漏水。阻塞等故障现象，压力能上升仪器才能正常运转，保持每8小时下限自动上升0.1MPA
五．技术指示
1.工作电压：AC 380V
2.迟滞性：正负0.35%Fs
3.精度：正负0.3%FS
4.压力回差值：0.06MPA
5.满量程输出12.9MV
6.测程0-4MPA
7.传感器灵敏度：2.153MV/MPA
8.控制输出功率：900W
六．试验步骤
1.试体成形养护：用成形模关根据设计所要求的配比制作试体，然后按部标或国标的规范进行养护
2.在试验前一天将试从养护室中取出，将密封的石蜡加热到完全溶化，然后将试件圆周在溶的石蜡中滚动一周，重复2-3次（试体两端严禁有蜡）将抗渗主模加热到40摄氏度左右，并将沾好的试体用压力机压入试模内。
3. 渗透试验：
（一）灌水
将注水口的螺帽拧下，同时打开各个阀门，把漏斗置于注水咀上灌水于蓄水灌，待其灌满，并要求6底模凹槽将水加平。
（管路系统内的空气已排出）这时可将6个通向试模的截门关上
（二）安装试模：把装封好的试体的主模可靠地装固在仪器上。打开电源，设定好仪表数据。
（三）打泵（启动时），先打开O号截门，直到左侧上方铜管水流成线后关闭O号截门压力值达到所设定下限值（40为恒压状态）依次打开1-6号截门。
（四）试验时，水压从0.1MPA /平方厘米开始，以后每隔8小时增加水压0.1MPA 并随时注意观察6个试体上端的情况。
（五）当6个试体的端面有2个呈现有压力渗透出来时，记下此时水压作为试验的压力值。
