FHDL-2011型 多次脉冲法智能电缆故障测试仪

FHDL-2011型多次脉冲法智能电缆故障测试仪是在二次脉冲法电缆故障测试仪应用技术基础上发展起来的。除具备二次脉冲法电缆故障测试仪的全部优点外，还拓展了一个重要特点：就是在冲击高压闪络的同时、脉冲发生器连续发送不同延迟时间的一组八个电缆故障测试脉冲和一组八个电缆全长测试脉冲。操作人员可从屏幕上八组电缆故障

西安丰华电子科技有限公司隶属于西安高新技术产业开发区，是由西安德明电气有限责任公司和几所高校相关部门共同组建的一家从事石油机电产品、电力电子智能仪器仪表、高低压测试设备及张力、压力控制类仪器仪表的开发、生产、销售和技术服务的现代化高科技企业。 公司已经开发和生产了两大类智能型仪器仪表，主要产品有： ●石油机电设备监控类产品：智能天车防碰仪 、指深指重仪、双显指重仪、防碰指重综合显示控制仪、温度压力检测控制装置、红外无线油水井压力巡检装置、红外无线抽油机电流检测装置、油田注水站注水压力和流量检测装置。 ●电力线路及设备检测和试验仪器类：路灯电缆故障测试仪，高低压电缆故障测试仪，架空线单相接地故障定位装置、高压开关机械特性测试仪、变压器变比测试仪、绝缘油介电强度测试仪、接地电阻测试仪、直流高压发生器等电气试验设备。 丰华公司是一家由高素质员工组成的专业化服务团队和学习团队，并与西安多所高校建立了良好的合作关系。聘请了石油、电力行业的高级技术专家和高校教授作为公司的技术指导。专职研发工程师十多名、专职技术服务工程师十多名、销售工程师二十多名。公平的竞争平台，可预期的个人发展升值空间造就了稳定的专业化高素质员工团队，有效地保证企业持续的创新与服务。公司具有成熟的生产制造能力和完备的检测手段，拥有计量检测设备、工艺装配设备，从而确保了产品的高质量和高可靠性。 丰华公司始终坚持“质量一、用户至上”的原则，以销售为龙头、产品开发为后盾，凭着可靠的质量、优质的售后服务、合理的价格赢得了市场。多年以来，“丰华”电子取得了客户的广泛信赖，产品遍及各个省、市及县。 公司追求“专业检测、打造精品、竞而不争、质量取胜”的理念。以专业的技术力量、热忱的服务态度为广大客户提供优质的产品、完善的技术培训和售后服 务，愿与您共同发展共创美好未来。

一．概述

FHDL-2011型多次脉冲法智能电缆故障测试仪是在目前的二次脉冲法电缆故障测试仪应用技术基础上发展起来的。除具备二次脉冲法电缆故障测试仪的全部优点外，还拓展了一个重要特点：就是在冲击高压闪络的同时、脉冲发生器连续发送不同延迟时间的一组八个电缆故障测试脉冲和一组八个电缆全长测试脉冲（总共16个测试脉冲）。操作人员可从屏幕上八组电缆故障波形中挑选出一个便于分析判断的电缆故障反射波形。给用户提供了更为简捷的故障波形判断方法。

多次脉冲法的之处在于：现场测试获得的故障波形使操作者有更多的选择余地，同时将复杂的高压冲击闪络波形变成了非常容易判读的类似于低压脉冲法的短路故障波形。规避了90%复杂的高阻故障波形难以读取的缺陷，降低了对操作人员的技术和经验要求。提高了现场故障的判断准确率。任何人都能方便、准确地判读波形，标定故障距离，达到快速准确测试电缆故障点的目的。

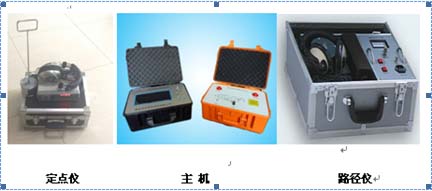

二、FHDL-2011型多次脉冲法智能电缆故障测试仪基本组成

1、主  机：用于测量电缆的全长及电缆故障点距测试端的大致位置。即粗测距离。

2、多次脉冲产生器：为主机测距提供多次脉冲

3、定点仪：是在主机粗测的距离附近通过听打火“放电声”来确定电缆故障点的位置。

4、路径仪：对于未知走向的地埋电缆，可用来确定电缆的地   下走向。若已知电缆的具体走向，可不使用路径仪。

5、高压电源及电容：测试高阻故障时提供冲击电压，使故障点击穿。

三、FHDL-2011型多次脉冲法智能电缆故障测试仪产品特点

1、可测试35KV及以下等级所有电缆的开路、短路、高阻闪络、高阻泄漏等各种故障。

2、采用的“八次脉冲法”测试技术，使任何高阻故障波形均类似于低压脉冲法的短路故障波形特征.波形简单，方便判读。

3、中文界面，界面清晰，具有大屏幕液晶，菜单式操作，使用方便。

4、测试速度快、精度高、重复性好、抗干扰能力强。

5、可直接检测高阻故障而不需要烧穿

6、定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。

7、波形比较法可轻松检测疑难故障

四、主要性能指标：

1． 使用环境条件

    温度范围:        -20 ºC～ 70 ºC

    湿度范围: （20ºC）35 % ～ 85 % RH

2、误差

故障点定位误差：≤0.2m

路由误差：≤10cm

深度误差：≤10cm

3、测距主机技术指标

1）测试方法：低压脉冲法 、高压电流取样法、多次脉冲法

2）数据采样速率: 12MHz、24MHz、48MHz、96MHz、200M（自适应脉宽）

3）测试误差：系统误差小于±1%

4）测试距离：≤40Km

5）系统测试精度小于0.2m

6）分辨率：V/fm；V为传波速度m/μs；软件游标0.10米

7）显示方式：10.1英寸工业级液晶触摸屏（XP操作平台）

8）测试电缆长度设有：短距离（＜1Km ），中距离（＜3Km）；长距离（＞3 Km）

9）多次脉冲数量：8组

10）电源与功耗：AC 220V±10% 不大于15W  

DC 12V（7AH） 不大于20W

11）主机重量：3.0kg

4、路径仪技术指标

1）信号频率：15KHz正弦波                  2） 输出阻抗：Zo=Zc(电缆特性阻率)
3）输出功率：Pomax≥100W                4) 震荡方式：断续

5、定点仪技术指标

1）高阻故障定点精度：<0.1m                           2）路径探测精度：<10cm

3） 深度探测精度：<3m

6、FHDY-30轻型电缆故障测试定位电源：
1）供电电源:AC220V±10％   工作电流

 2）大冲击能量:＞1800J(焦耳)

3）大冲击负电压:-35kv

4) 大烧穿电压:30kV

5) 电容量:2uF 以上

 6) 体积： 460x340x320cm

7) 重量：约6kg

8）工作温度 ：-10℃－40℃
