YR-100.AO.200布莱迪耐热压力表径

上海布莱迪仪器仪表有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：

更新时间：2018-06-11

浏览次数：1250

公司地址：上海市嘉定区汇宝路555号11幢6层A区

18917098573 陈经理(女士)

点击查看联系电话在线询价

产品简介

YR-100.AO.200布莱迪耐热压力表径耐热压力表的全部零部件均由不锈钢材料制成，导压系统采用特殊焊接工艺。耐热压力表具有优良的耐腐蚀功能，适用于对腐蚀性较强的介质和锡钎焊工艺。耐热压力表具有优良的耐高温耐腐蚀性能，适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高温介质或温度较高环境中的压力检测。耐热压

公司简介

上海布莱迪仪器仪表公司，是测压、测温仪表专业生产厂家。公司成立以来，一直致力于研制和生产在石油化工、化纤、冶金、食品、制药、精细化工、科研等行业使用的各种特殊用途的测压、测温仪表。现可生产包括有不锈钢防腐、耐震、微压、差压、各类化学密封及压力传感器，压力开关等具有电信号输出的等近20多个系列的测压测温产品；压力测量范围Z高到250MPa，Z小可到0.5kPa；机械式精密表精度做到0.25%，电子式仪表精度可达万分之五以上。本公司具有生产规格品种多，加工工艺精良的特点。特别是在微小压力的测量，单、双膜合微压表的制造；化学密封及世界先进的等离子、激光、无氧焊接工艺在产品上的应用方面更具特色。为满足不同用户的要求，布莱迪公司可为用户提供多种标准的产品，如中国GB标准；日本JIS标准；欧洲DN标准；美国及北美标准等。为出口上述国家和地区，公司除开发以上几种标准的螺纹接体，法兰接体外，还为这几种不同标准地区生产各种仪表的外壳、防爆耐震表体及其它仪表的另部件。公司的部分产品并完成了“UL、CE”安全认证。布莱迪公司是上海市外商投资的先进技术企业；并自2002起一直成为上海市的高新技术企业。布莱迪公司产品在国内销售市场不断扩大的同时，其产品还远销到了以东南亚、欧洲、北美洲为主的境外20多个国家和地区。本着“优质、服务、高效、创新”的方针，布莱迪公司的全体员工时刻准备为全球的广大新老客户提供优良的产品和周到的服务。

展开

产品说明

相关链接：压力表：
上海自动化仪表三厂：
上海自动化仪表四厂：
上海远东仪表厂：
上海自动化仪表七厂：

YR-100.AO.200布莱迪耐热压力表

耐热压力表的全部零部件均由不锈钢材料制成，导压系统采用特殊焊接工艺。

耐热压力表具有优良的耐腐蚀功能，适用于对腐蚀性较强的介质和锡钎焊工艺。耐热压力表具有优良的耐高温耐腐蚀性能，适用于对腐蚀性较强的介质和锡钎焊工艺不宜采用的高温介质或温度较高环境中的压力检测。耐热压力表广泛应用于石油、化工、农药、橡胶、天然气等工业企业

Heat-proof Pressure Gauge

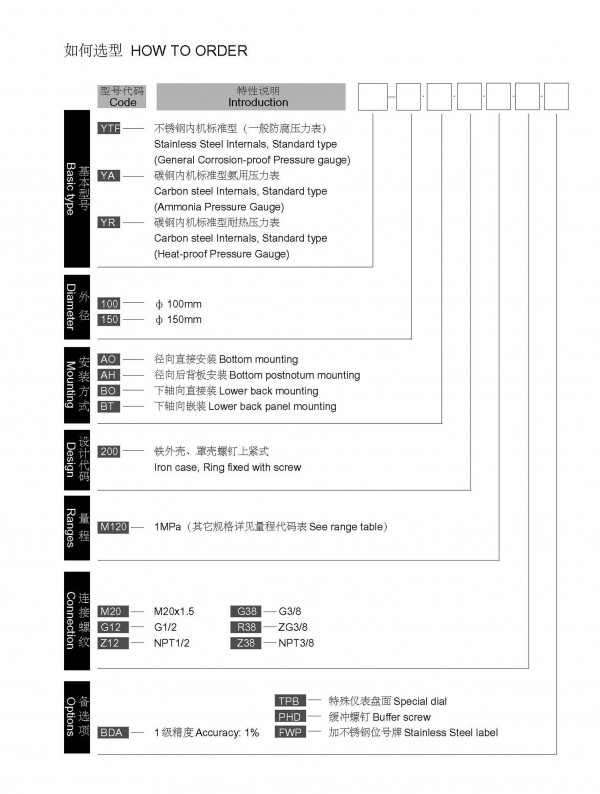

YR-(外经). AO. 200

YR-(外经). AH. 200

YR-(外经). BO. 200

YR-(外经). BT. 200

径向直接安装

型号代码Code AO（）

外径：Ф 100

Ф 150

径向后背板安装

型号代码Code AH（ T ）

外径：Ф 100

下轴向直接安装

型号代码Code BO（ Z ）

外径：Ф 100

下轴向嵌装

型号代码Code BT（ Z T）

外径：Ф 100

YR-100.AO.200布莱迪耐热压力表主要技术参数

执行标准GB/T1226-2001

仪表公称直径100mm；150mm

精度等级1.5%；（1% 可选）

测量范围-0.1MPa -100 MPa (型号选择见量程

代码表)

防护等级IP55

正常工作环境温度-40℃～70℃, zui高+200℃

耐热型zui高+300℃

连接螺纹M20 (M20X1.5) 其它见选型表

仪表外壳08F 喷黑塑

仪表接头YTF 防腐压力表为SUS304 本色；

YA、YR 为45# 碳钢材质，

喷黑塑

波登管不锈钢氩弧焊接

仪表机芯不锈钢

仪表衬圈YA. YTF 为塑料材质；YR

耐热压力表为金属材质

仪表玻璃仪表平板玻璃

YR-100.AO.200布莱迪耐热压力表量程范围规格代码表

选型代码code	量程规格ranges	选型代码code	量程规格ranges	选型代码code	量程规格ranges
M500	-0.1~0 MPa	M010	0.06MPa	M160	2.5 MPa
M510	-0.1~0.06MPa	M030	0.1 MPa	M180	4.0 MPa
M520	-0.1~0.15MPa	M040	0.16 MPa	M200	6.0 MPa
M530	-0.1~0.3MPa	M060	0.25 MPa	M220	10 MPa
M540	-0.1~0.5MPa	M080	0.4 MPa	M230	16 MPa
M550	-0.1~0.9MPa	M100	0.6 MPa	M240	25 MPa
M560	-0.1~1.5MPa	M120	1.0 MPa	M270	40 MPa
M570	-0.1~2.4MPa	M140	1.6 MPa	M280	60 MPa
				M290	40 MPa

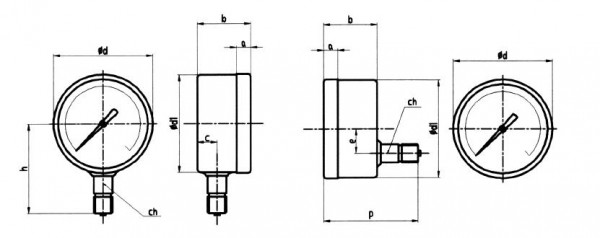

YR-100.AO.200布莱迪耐热压力表几何尺寸

直接安装

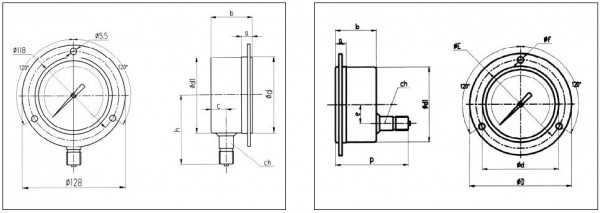

径向卡边安装轴向卡边安装

单位(mm)

径向	主体尺寸
规格	种类	a	b	d	d1	ch	c	h	注：1) h、p与接头种类有关 2) 螺纹多种定制
φ100	A	21.5	42	101	100	22	15	85±5
φ150	A	19	43	150	148	22	15	115±5

轴向		主体尺寸							卡边尺寸
规格	种类	a	b	d	d1	ch	e	p	D	E	f
φ 100	AB	21.5	42	101	100	22	30	75 ± 5	128	118	5.5
