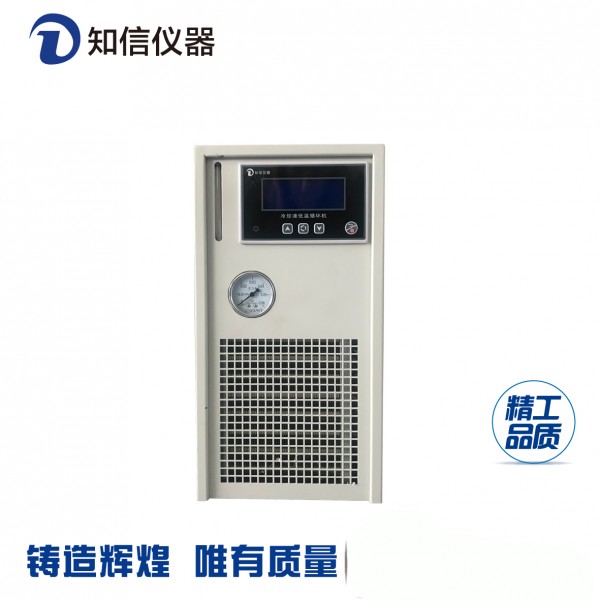

ZX-LSJ-300 冷水机

上海知信实验仪器技术有限公司 专业生产离心机、循环水真空泵、不锈钢水浴锅、智能恒温循环器、冷却水循环机（上海知信冷水机300(全封闭型)冷却液低温循环机）、冷冻干燥机、层析实验冷柜、雪花制冰机等实验室仪器设备，是集设计、制造、产品开发、研制、销售与服务为一体的现代企业产品广泛应用于生物制药、卫生防疫、环境

上海知信实验仪器技术有限公司专业生产只能恒温循环机、冷却液低温循环机、冷冻干燥机、层析实验冷柜、雪花制冰机、离心机、恒温水浴锅、循环水真空泵、超声波清洗机等实验室设备，是集设计、制造、产品开发与服务为一体的现代化实验仪器企业。目前，公司有3000平方米厂房坐落于浙江嘉善归谷创业科技园，并在全国十余个省份建立专门的售后服务网点。上海知信创办至今坚持致力于实验室仪器的技术发展与创新，并获得了行业内的广泛认同，以及各大实验机构的指定使用。

上海知信冷水机300(全封闭型)冷却液低温循环机

使用说明

上海知信实验仪器技术有限公司

1.上海知信冷水机安装调试注意事项

·本冷水机应放置平稳以减少震动；请勿靠近可燃、易燃物体。

·本冷水机散热通风空间不能小于500MM（设备四周应保持大于500MM的空间）。

·本冷水机运行环境温度应低于32℃高于5℃，否则会影响制冷效果或引起运行故障。

·本冷水机的出水口应与仪器的进水口相连接，仪器的出水口应与本冷水机的进水口相连接。

·本冷水机的电源侧，应当配用电路保护用的断路器或带漏电保护的断路器。

·本冷水机必须连接地线。否则可能发生电击和火灾事故。

·本冷水机通电前必须确认冷水机输入电源相数和相序、额定输入电压频率。

·在往冷水机蓄水时，取下水箱上盖后，向水箱内注水至距离水箱盖2-3厘米处即可。

注水的过程一定要缓慢，否则会引起循环水系统憋气无法正常水循环。当遇到系统憋气时切断电源，通过冷水机出水口放气直到有水放出为止。

·本冷水机搬运时必须提取机身，不能提取冷水机其中的部件。

·为保证冷水机的正常运行：不能让纱头、纸、木片、尘土、金属屑等异物掉入冷水机内；也不能让这些异物附着于冷凝器散热片上。

·冷水机受损或带有缺陷部件时，请勿投入安装和运行。

·冷水机安装时应注意安装在地基平稳，四周空旷畅通；及避免腐蚀、污染、日晒、雨淋，方便安装维修之场所。



注：1、电源负载及接地部分，请依照相关法规施工！

2、新安装的冷水机冷冻水管必须包保温层！

3、本冷水机：上安装管为出水口；下安装管为回水口；后安装管为放水口！

4、严禁无水运转；严禁无水循环运转！





一、上海知信冷水机300(全封闭型)冷却液低温循环机开机准备

次运转必须先检查下列事项是否正确：

1．电源电压及相数是否符合型号规格，请对照铭牌所示。[注3HP以上冷水机电源是采用三相五线，电压380～415V/50HZ电源相位线分另为U、V、W，中性线（零线）N，接地导线为双色线用E表示,内设有错缺相保护器,当在一次开机时出现不亮灯或亮红灯并显示故障代码及警号时,可将相线任意两相对换接妥后合上开关即可；3HP以下冷水机采用单相电源，电压220-240V/50HZ电源相位线为L，中线为N，地线为E。]

2．冷冻水进出口及冷却循环水进出口是否接通管路，并保持阀门打开。

3．先将冷冻水箱加满水或其它冷冻介质后方可启动水泵（注：请根据要求来配用冷冻介质）。

4．请留意冷却水泵运行方向及水塔风机是否逆转（观察冷冻介质是否循环）。

二、上海知信冷水机300(全封闭型)冷却液低温循环机主要技术参数

1、 使用条件

◇ 运行电压：AC220V±10%，50Hz.

◇ 运行环境温度：5～32℃

◇ 储存温度：-30～60℃

◇ 湿度要求：0～95%RH

◇ 输出电流：≤10A

特点

       1.具压缩机过流保护功能

  2.三相电源缺相及逆相保护功能

  3.温度超限保护

  4.高压、低压保护;

4、 控制器特点

    1.单冷运行

    2.可显示冷水温度

    3.掉电自动记忆各种参数。

    4.压缩机启停保护

    5.高压；低压保护

    6.水流保护

    7.压缩机过流保护及相序保护

5、 报警保护输出及代码

1. 高压压力保护

压缩机开启后检测高压开关，若高压开关持续断开1秒后高压保护即锁住该故障然后停止一切输出进入报警状态；并显示故障代码。

2. 低压压力保护

压缩机开启后延时1分钟检测，若低压开关持续断开1秒后低压保护即锁住该故障然后停止一切输出进入报警状态；并显示故障代码。

3. 压缩机过流保护

压缩机启动6秒后检测电流，当电流大于设定值且持续5秒时停止所有输出然后进入报警状态，并显示故障代码。

4. 电源三相缺相及逆相保护

当三相电源B相；C相掉相或A;B;C;三相错相时停止所有输出然后进入报警状态，并显示故障代码。

5. 温度超限保护

当水温超过上限设定值或低于下限设定值时停止所有输出然后进入报警状态。并显示故障代码。

6. 温度传感器

当温度传感器开路或短路时停所有输出然后进入报警状态。并显示故障代码。

型号	控温精度	储水量	zui大扬程	zui高扬程	制冷量	管路接口尺寸	整机外尺寸
ZX-LSJ-150	±0.5-2°C	1	14	3.4	248	DNS8内丝Φ12mm	230*290*340
ZX-LSJ-300		5	14	3.4	473	DNS15内丝Φ20mm	240*480*470
ZX-LSJ-600A		8	16.5	60	828	DNS15内丝Φ20mm	340*580*600
ZX-LSJ-600B		8	22	4.6	828	DNS15内丝Φ20mm	340*580*600
ZX-LSJ-600C		8	20	20	828	DNS15内丝Φ20mm	400*600*700
ZX-LSJ-1000		15	16.5	60	1169	DNS15内丝Φ20mm	400*600*700
ZX-LSJ-2000		20	16.5	60	2072	DNS15内丝Φ20mm	400*600*700
ZX-LSJ-300D		5	14	3.4	105	DNS15内丝Φ20mm	240*480*470
ZX-LSJ-600DB		8	22	4.6	350	DNS15内丝Φ20mm	340*580*600
ZX-LSJ-600DC		8	20	20	350	DNS15内丝Φ20mm	340*580*601
ZX-LSJ-600A		8	16.5	60	828	DNS15内丝Φ20mm	340*580*602
