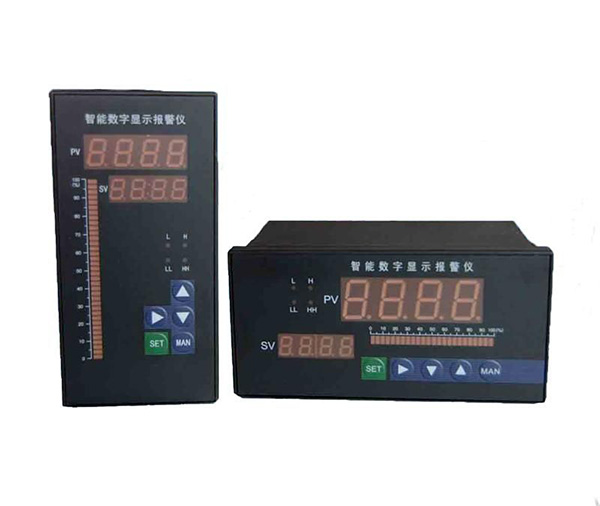

yx-04 液位显示控制仪

上海艺献液位显示控制仪产品概述说明：（与各类液位传感器配合，测量显示液位，并根据设定的容器结构及尺寸和液体密度，计算、显示液体体积或质量）

上海艺献自动化仪表有限公司所研制、开发、生产的产品主要有磁性液位计，磁性液位变送器，磁性液位控制器，彩色石英玻璃管液位计，玻璃管液位计,液位自动控制箱，标准的A.B级热电阻,各种热电隅,防爆型一化温度变送器,高温耐磨型热电偶,热电阻,各种双金属温度计,压力(差压)变送器,智能型压力(差压)变送器等系列30多种产品,产品面向全国和远销国外,适用于航天、军工、电力、石油、环保、化工、建筑、纺织、治金、制药、食品、水处理、染化、锅炉等行业。 　　自上海艺献自动化仪表有限公司建立以来,靠着科学的管理经营手段,雄厚的技术力量,以"精益求精,不断进取"的精神和过硬的产品质量及尽善尽美的售后服务,越来越得到广大用户的青睐。现在本公司产不仅在国内得广泛应用,且部产品已远销国外。 　　上海艺献自动化仪表有限公司产品质量实行三包，供应成套，交货及时，信守合同，现场服务，可满足用户特殊需要订货。 　　我们竭诚期望与国内外各界人士广泛合作，欢迎广大用户莅临指导，共求繁荣。

一.上海艺献液位显示控制仪产品概述说明：
（与各类液位传感器配合，测量显示液位，并根据设定的容器结构及尺寸和液体密度，计算、显示液体体积或质量）
① 外形尺寸：160×80（横/竖）、96×96、96×48、318×104
② 仪表电源：220V AC，（9~30）V DC
基本配置：双数字显示
扩展功能：
① 增加数字显示（不含96×48尺寸）
② 测量值光柱显示（不含96×48尺寸）
③ 报警输出：160×80，96×96尺寸多可加4点，96×48尺寸多可加2点
④ 变送输出：
⑤ 外功普通电源 / 外供电源
⑥ 通讯接口：RS 485或RS 232
⑦ 打印机接口（不含打印机单元）
⑧ 台式实验室用仪表（318×104）

内容

代码说明

双数字显示

外形尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D—

72(W)×72(H)×112(L)

Y—

318×104×300（W×H×L）盘装，台式通用

面板形式

H

横式

S

竖式

F

方形

显示内容

2

液位 + 容积或重量

5

液位 + 液位光柱 + 容积或重量（限A-S型）

6

液位 + 容积 + 重量（限A-H型）

输入信号 （其它输入信号订货时说明）

I

直流电流（4~20）mA、（1~10）mA或（0~20）mA.

V

直流电压（0~5）V、（1~5）V 、（0－10）V

M

mV信号（订货注明范围）

R

电阻信号订货时明确信号范围

报警点数量

T□

T0:无报警 T1~T4：1~4点报警

变送输出 (供电，全隔离。10位D/A,误差小于±0.5％，或12位D/A,误差小于±0.2％)

A0

无输出

A1

电流输出(4~20）mA、（0~10）mA或（0~20）mA

A2

电压输出(0~5）V、（1~5）V

A3

电压输出(0~10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC

B2

外供 12V DC

B3

外供电压源

B4

外供恒流源

B5

其它（订货需注明）

通讯接口 （供电，全隔离，2400~19.2K仪表地址0~99，应答延迟小于500μs）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

S3

RS-422接口

仪表电源

V0

220V AC

V1

24V DC

V2

其它（订货需注明）

打印功能 （带硬件时钟）

P

P表示打印接口，不带可省略

非标准功能

N

N表示非标功能
