yx-90 热式气体质量流量计

上海艺献热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。

上海艺献自动化仪表有限公司所研制、开发、生产的产品主要有磁性液位计，磁性液位变送器，磁性液位控制器，彩色石英玻璃管液位计，玻璃管液位计,液位自动控制箱，标准的A.B级热电阻,各种热电隅,防爆型一化温度变送器,高温耐磨型热电偶,热电阻,各种双金属温度计,压力(差压)变送器,智能型压力(差压)变送器等系列30多种产品,产品面向全国和远销国外,适用于航天、军工、电力、石油、环保、化工、建筑、纺织、治金、制药、食品、水处理、染化、锅炉等行业。 　　自上海艺献自动化仪表有限公司建立以来,靠着科学的管理经营手段,雄厚的技术力量,以"精益求精,不断进取"的精神和过硬的产品质量及尽善尽美的售后服务,越来越得到广大用户的青睐。现在本公司产不仅在国内得广泛应用,且部产品已远销国外。 　　上海艺献自动化仪表有限公司产品质量实行三包，供应成套，交货及时，信守合同，现场服务，可满足用户特殊需要订货。 　　我们竭诚期望与国内外各界人士广泛合作，欢迎广大用户莅临指导，共求繁荣。

上海艺献热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。

    P/△T=K1+K2 f(Q)K3

    K1、K2、K3是与气体物理性质有关的常数。

二.上海艺献热式气体质量流量计组成：

热式气体质量流量计测量系统由变送器和传感器组成。两种结构类型可供用户选择：

● 一体化型：变送器与传感器共同组成一个单元。

● 分体型：变送器与传感器是分离安装的。

三.产品型式：

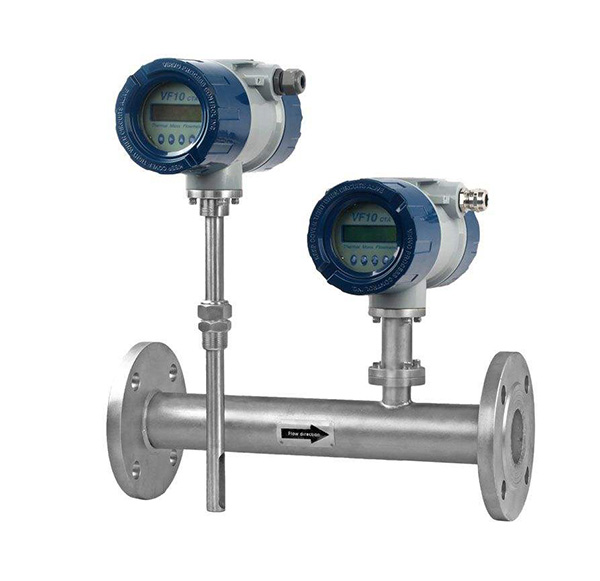

ZY-RS热式气体质量流量计由一体式流量变送器、流量传感器组成。按流量传感器的型式分为：插入式和管段式热式气体质量流量计。

插入式传感器可在线安装、在线维护。安装过程是先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 1/2   寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，后将传感器安装在阀门上并将传感器插入到管内中心（DN≤2000mm），当DN＞2000mm时，插入深度1m。

如果管道材质不能焊接（如铸铁、PVC、玻璃钢、水泥等），可以用我公司生产的专用卡具，将传感器固定在管道上。插入式传感器适用管道直径：DN50～6000mm（更大管径订货时说明）。

普通型插入式           防爆型插入式             普通型插入式法兰连接

管段式热式气体质量流量计出厂时已配备和现场管道内径相同的工艺管道。与现场管道的连接方式为法兰连接或螺纹连接。法兰标准符合国标GB/T9119-2000。管段式传感器适用管道直径：DN15～2000mm。

传感器材质为不锈钢，管道材质为碳钢或不锈钢，特殊材质订货时说明。
