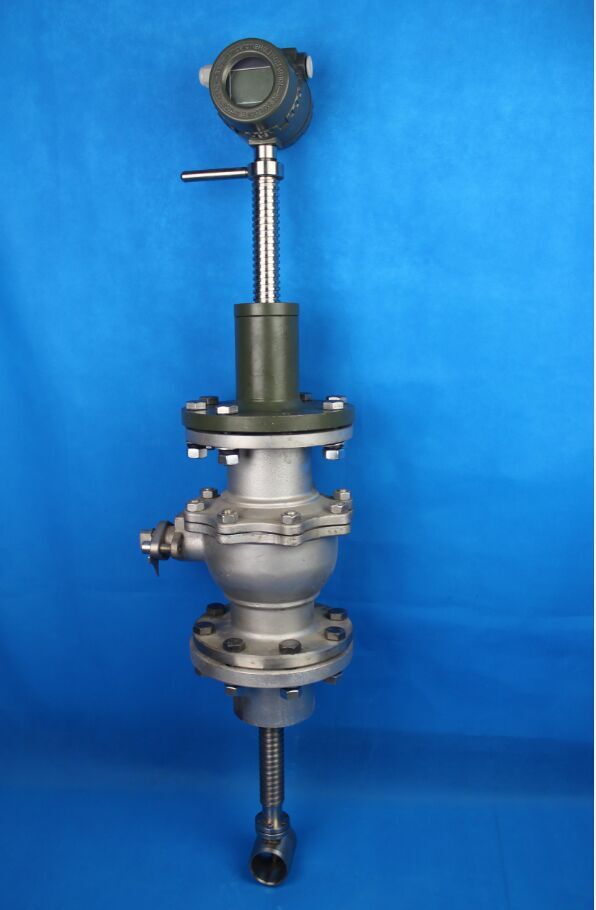

南京插入式风量流量计厂家

南京插入式风量流量计厂家，插入式风量流量计是一种流量仪表。它采用了新一代流量传感器，具有其它流量计不可兼得的许多优点，与外同类产品相比具有许多新特点。

金湖天翔仪表有限公司

南京插入式风量流量计厂家
一、概述
插入式风量流量计是一种流量仪表。它采用了新一代流量传感器，具有其它流量计不可兼得的许多优点，与外同类产品相比具有许多新特点。它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出，输出与流量成正比的4～20mA电流脉冲或直流电流输送到接收仪表。
二、特点
◇品种齐全、测量范围广、精度高
◇检出传感器不与介质接触，可靠性高
◇气液通用，适用范围广
◇没有可动部件，构造牢固简单，使用寿命长
◇压力损失小，计量成本
◇检出传感器可互换，换后不需标定，便于维护
◇插入式流量计可进行不断流拆卸
◇耐腐蚀，安全，防爆
南京插入式风量流量计厂家
三、主要规格
测量介质：液体、气体或蒸汽
测量管径：10～2500mm
测量范围：液体0.35～9m/s，气体或蒸汽4～70m/s，（0℃，1大气压时）
精    度：指示值的±1%， 指示值的±2.5%（插入式）（雷 数2×104～7×106）
输出信号：脉冲输出：4～20mA电流脉冲二线制，脉宽0.5ms或0.25ms
模拟输出：4～20mADC二线制
电源电压：12-45V[负载电阻=50（电源电压-12）
流体温度：-40～300℃
流体压力：-0.1MPa～法兰额定值
环境温度：-40～80℃，-20～60℃ （带现场指示表）
环境湿度：5～RH
接线连接孔：M20×1.5内螺纹
主要材料：
普通型：发生体及主体为1Cr18Ni9Ti；
防腐型：内衬和发生体均为聚四氟乙烯；外壳为1Cr18Ni9Ti；
仪表盒：不带表头为1Cr18Ni9Ti；带表头为铸铝。
重 量：参见外形尺寸图。
南京插入式风量流量计厂家
四、流量计通径的选择及压力损失
空气流量计的通径可根据zui大使用流量Qv来选择。为了获得尽可能宽的流量测量范围，正常使用流量应不小于流量计额定zui大流量的1/2。为保证流量计的准确度，雷诺数范围应在2×104～7×106内。 选择流量计通径时，应将已知标准状态（1大气压，0℃）下的流量换算为工况状态下的流量，以便从表（1.2）中选用适当的流量计。
1.将标准状态下的密度ρN换算成工况下密度ρ。

2. 求出工况下的流量Qv：a)由标准状态体积流量求出Qv：
a）由标准状态体积流量求出Qv：

3）动态粘度η与运动粘度的换算：η=μρ
4）雷诺数：
