YS-PCB-40F 光纤PCB全自动激光打标机

东莞市优视自动化有限公司

会员指数：

企业认证：

价格：电议

所在地：广东东莞市

型号：YS-PCB-40F

更新时间：2017-05-03

浏览次数：1068

公司地址：东莞市大岭山镇莞长路龙江路段90号1栋

13692164274 王立科(先生)

点击查看联系电话在线询价

产品简介

全自动视觉激光打标机，自动上下料。

公司简介

东莞市优视自动化科技有限公司为一家专业生产视觉打标机生产的公司。

优视自动化专注于激光打标方面产品，有PCB板全自动激光打标机、光纤视觉激光打标机、二氧化碳视觉打标机、紫外视觉打标机、激光除锈机、广告字激光焊接机等。

我公司以优质的产品，超高性价比和优越的售后服务竭诚为广大客户服务。

展开

产品说明

PCB全自动二维码激光打标机

YS-PCB-40/65/80F

产品用途：

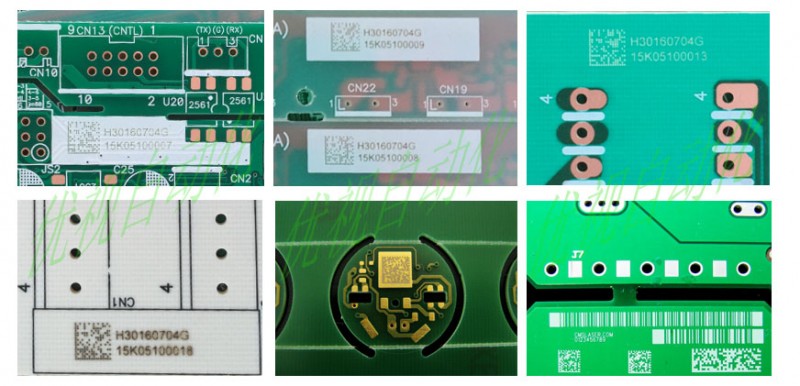

PCB全自动二维激光打标设备主要应用于PCB表面自动雕刻二维码（根据不同幅面选择相对应型号），可在白油、绿油、黑油等各种油墨及铜材表面自动雕刻二维码。可以将原料采购、生产过程和工艺、产品批次、生产厂家、生产日期、产品去向等信息自动生成二维码，通过激光自动雕刻在PCB表面，实现对产品的追溯和管理。

产品：

1、采用光纤激光器，性能稳定。

2、采用高速振镜，加工精度高，打标速度快，性能稳定。

3、软件界面人性化，操作简单易学，编辑功能强大。

4、可自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码。

5、可自动读取二维码并保存数据，无法读取时自动记录并报警。

6、可定制自动吸板上板下、自动送板上板机，吸送一体上板机，自动收板机，自动转角机等。

7、相比普通喷印方式，无耗材，环保无污染，免维护。

8、采用进口相机定位系统，重复精度高。

产品技术参数：

项目	技术参数
名称	小幅面PCB全自动在线二维码激光雕刻系统	中幅面PCB全自动在线二维码激光雕刻系统	大幅面PCB全自动在线二维码激光雕刻系统
型号	YS-PCB-40F	YS-PCB-65F	YS-PCB-80F
激光器类型	光纤激光器 (可选)
打标范围	100mm×100mm(标准配置镜头)；zui大可达200mm×200mm （取决于激光器类型、镜头类型）
打标速度	速度可达6000mm/s
打标位置精度	±0.08mm （可根据客户要求定制）
适用 PCB尺寸	尺寸小于400mm×400mm；厚度0.5mm-10mm（可根据要求定制）可加工单板、拼板、阴阳板、插件板	尺寸小于650mm×650mm；厚度0.5mm-10mm（可根据要求定制）	尺寸小于800mm×800mm；厚度0.5mm-10mm（可根据要求定制）
适用产品	PCB硬板白色油墨、绿色油墨、蓝色油墨等各种油墨；铜材
电力需求	220V/50Hz，总功率≈2500W	220V/50Hz，总功率≈3000W	220V/50Hz，总功率≈3500W
一维码	Code 39, Code 25,Code 93, Code 128, EAN-13, EAN-8, ISBN等
二维码	Datamatrix, QR Code, micro QR Code, PDF417, Code 49, Code 16K等
可加工二维码尺寸	4.0mm×4.0mm~10mm×10mm（zui小可加工二维码尺寸取决于激光器类型）
字符类型	支持TrueType字体，单线字体（JSF），SHX字体，点阵字体（DMF）
zui小可加工字符高度	0.1mm ~0.4mm（取决于激光器类型）
支持文件格式	DXF, PLT, Excel, TXT等常用文件格式
自动定位功能	CCD视觉定位系统
自动读码功能	自动读取二维码并保存数据，无法读取时自动记录并报警（选配）
智能生产功能	可定制与ERP/MES/SAP等系统互联，自动获取工单号、产品批次号、物料编码、品名规格等信息并自动打码
上板机	自动送板上板机、自动吸板上板机可定制
收板机	自动收板机可定制
其他自动化功能	可定制自动转角机、输送流水线等

赋码与激光打标特性	激光打标	传统赋码
赋码与激光打标方式	自动定位打标	人工贴标或喷墨
赋码与激光打标效率	省时省力、效率高	效率低下
耗材	基本无耗材	耗材高（耐高温贴纸、油墨）
标记特性	标记，更为可靠	易去除
材料	金属和非金属材料均可	具有局限性
空间要求	可在任意位置甚至元器件上打标	需要较大区域贴装
对产品影响	不影响产品工艺可直接打标在产品上	有可能影响锡膏印刷高度，一般贴于边框
长期运营成本	一次性投入，运行成本低	需要长期投入，成本高
