北京HYJD-300-4800kV冲击电压发生器价格

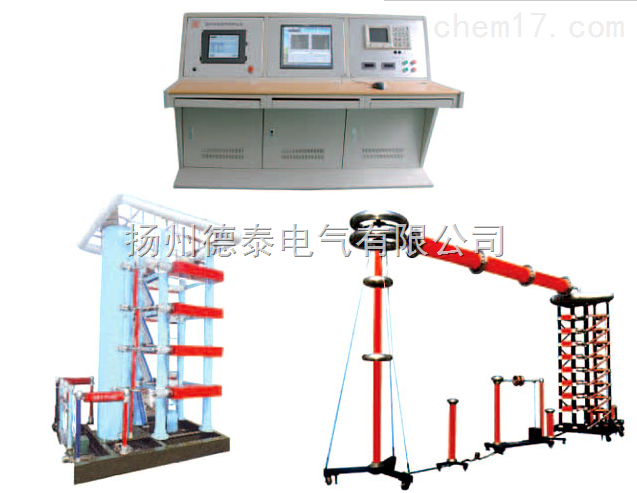

一、HYJD-300-4800kV系列冲击电压发生器概述

    冲击电压发生器是用来检测和试验各种高压电气设备在雷电和操作过电压下缘性能或保护性能，是电工制造、电力运行、科研院所等部门的必备设备之一。

二、HYJD-300-4800kV系列冲击电压发生器用途

    冲击电压发生器主要用于电力设备等试品进行雷电冲击电压全波、雷电冲击电压截波和操作冲击电压波的冲击电压试验。

HYJD-300-4800kV系列冲击电压发生器性能

   900kV、1500 kV和4800kV系列冲击电压发生器可产生标准雷电全波、操作波和雷电截波三种冲击电压波形,1500kV系列冲击电压发生器可产生标准雷电波、操作波、雷电截波、振荡雷电波、振荡操作波、线路缘子陡波、合成缘子陡波和变压器感应操作波共八种冲击电压波形，技术指标符合标准和IEC标准的规定，主要技术性能处于地位，达到同类产品的水平。

三、HYJD-300-4800kV系列冲击电压发生器特点

1.成套装置配套完整，电压等级齐全;

2.冲击电压发生器回路电感小.并采取带阻滤波措施.在大容量负载下仍能产生标准冲击波，负载能力大;

3.电压利用系数高;

4.调波方便，操作简单，同步性能好，动作可靠;

5、采用恒流充电自动控制技术，自动化程度高，抗干扰能力强;

6、采用冲击波形数字测量分析系统和冲击试验数据微机在线处理系统，大大提高了冲击电压试验技术水平和试验效率。

四、工作原理

冲击电压发生器

冲击电压发生器

冲击电压发生器通常都采用Marx回路，如图1所示。图中C为级电容,它们由充电电阻R 并联起来,通过整流回路T-D-r充电到V。此时,因保护电阻r 一般比R 约大10倍,它不仅保护了整流设备,而且还能保证各级电容充电比较均匀。在第1级中g0为点火球隙，由点火脉冲起动；其他各级中g为中间球隙,它们调整在g0起动后逐个动作。这些球隙在回路中起控制开关的作用,当它们都动作后,所有级电容C 就通过各级的波头电阻Rf串联起来,并向负荷电容C0充电。此时,串联后的总电容为C/n，总电压为nV。n为发生器回路的级数。由于C0较小，很快就充满电,随后它将与级电容C一起通过各级的波尾电阻Rt放电。这样，在负荷电容C0上就形成一很高电压的短暂脉冲波形的冲击电压。在此短暂的期间内,因充电电阻R 远大于Rf和Rt,因

冲击电压发生器

冲击电压发生器

而它们起着各级之间隔离电阻的作用。冲击电压发生器利用多级电容器并联充电、串联放电来产生所需的电压，其波形可由改变Rf和Rt的阻值进行调整, 幅值由充电电压V 来调节，性可通过倒换硅堆D两来改变。
