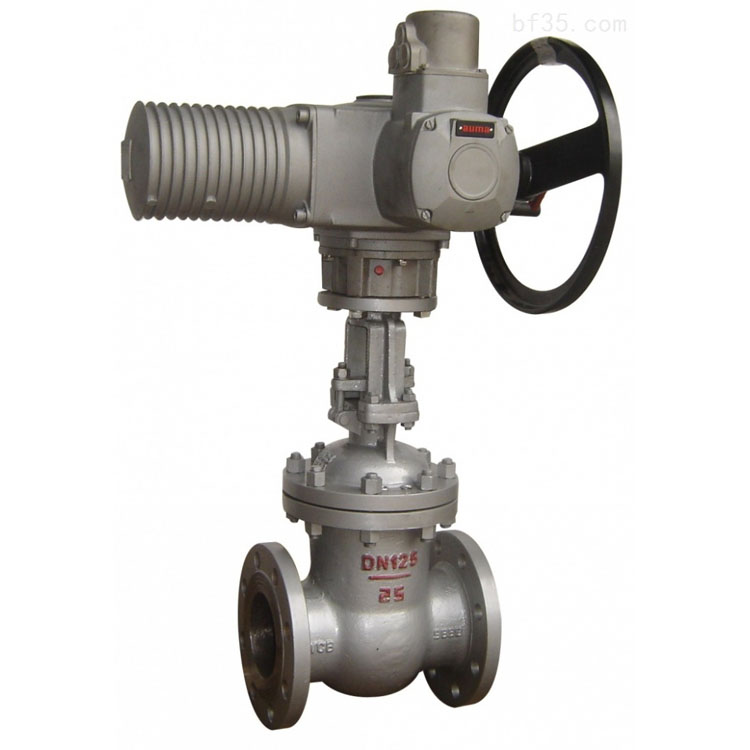

Z941H 电动闸阀

工业Z941H电动闸阀开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀门复杂。 芜湖普雷沃电动闸阀响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动的就是要电，并能控制其流量的装置。

 公司简介

工业Z941H电动闸阀概述

电动闸阀开关动作速度可以调整，结构简单，易维护，动作过程中因气体本身的缓冲特性，不易因卡住而损坏，但必须有气源，且其控制系统也比电动阀门复杂。 芜湖普雷沃电动闸阀响应灵敏，安全可靠，很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。电动的就是要电，并能控制其流量的装置。

电动闸阀主要技术参数

型号：Z941H、Z941Y、Z941X

电源：电机为三相交流,380V（特殊订货660V、440V或220V）,50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC.

工作环境：

环境温度：-20—+60℃（特殊订货-60—+80℃）

相对温度：≤90%(25℃时）

防护等级：户外型和防爆型为IP55（可订制IP67）.

工作制：为短时10分钟（可订制30分钟）

●电机：具有过热保护功能

●全行程角度为90°,可扩展至180°.

●全自动手电动切换机构.

●带机械力矩保护及机械限位.

●罩盖内配有插线式接线端子,便于现场接线.

●罩盖外部带有阀位显示器.

●基本误差：≤±1%.

●死区：≤1% 5%自适应.

电动闸阀尺寸图

电动闸阀结构特点

①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构，值得信赖！使用安全可靠。

②阀瓣采用双闸板中间带万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此结构维修方便，节约费用，阀瓣互换性较好。

③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿命长。

④阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。

⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。除就地操作外，还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

⑥手动阀门由手动机构或撞击时手轮开启。减小阀门操作力。

⑦阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。

⑧初次安装和调试时，必须手动把阀门开到约一半的位置，以免电机相序接反导致阀门或电装损坏。
