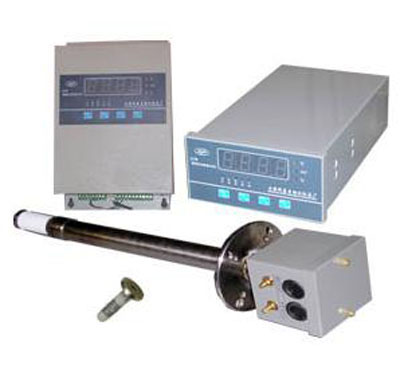

ZR-ZO 氧化锆氧量分析仪

 ZR-ZO系列氧化锆氧量分析仪，氧化锆氧量分析仪价格

 ZR-ZO系列氧化锆氧量分析仪，氧化锆氧量分析仪价格，技术参数: 1、量程：0～20.6％O2 2、仪表精度:≤0.5%F.S 3、温度显示范围：0~1300℃ 4、测量温度：0~600℃(低温型) 600~800℃(中温型) 800~1300℃(高温型) 5、本底修正：－20mV～+20mV 6、输出信号：0－10mADC或4-20mADC 7、环境条件：0～50℃，相对湿度< 90％ 8、电源：220VAC  50Hz 9、检测器加热炉升温时间：约20min 10、加热温度：PID自整定控制≤±1℃(恒温点任意设定) 11、响应时间：约3S (90％响应) 12、数显形式：LED四位数码管双排显示 13、通讯接口：RS232或RS485

规格与外型:   外 型  外型尺寸mm  开孔尺寸mm(高×宽)         盘装横式(H)  160×80×110  152+1×76+1         盘装竖式(S)  80×160×110  76+1×152+1         壁挂式(G)  220×170×75(高×宽×厚)

安装方式:
1、安装点的选择
安装点的烟气温度应符合相关要求，一般来说，烟气温度低，检测器使用寿命长，烟气温度高，使用寿命短。检测器不能安装在烟气不流动的死角，也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。另外要求烟道漏气较小，检测器安装维修方便，对于中、小型锅炉，建议安装在省煤器前过热器后，因为锅炉系统烟气的流向从炉膛到汽包，经过过热器、省煤器、空气预热器，由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口，由于温度过高，流速较快，将对检测器不锈钢外壳形成冲刷腐蚀，减短使用寿命；如果测点过于偏后，由于烟道系统中漏气现象，将造成测点处氧量值偏高，不能如实反映炉膛中的烟气氧量。
 2、炉墙上的检测器固定法兰        用钢材做成过渡架，过渡架的法兰能直接焊在炉墙处壁上或埋入炉墙中，但要求气密牢固。过渡架另一端法兰是为固定检测器而设，因此必须与检测器固定法兰的螺孔相匹配。如选用由12mm安装孔，则将过渡架法兰的￠130mm圆上均布四个￠12mm的安装孔，使用4个M1O×40的螺丝，将它与检测器的固定法兰紧固，为防止漏气，两法兰间可填充橡胶纸板密封圈。
3、检测器的安装
检测器的参比气是靠空气自然对流提供的，检测器需水平安装，参比气和标准气接口相应朝下。检测器安装法兰和过渡架法兰之间必须填橡胶纸板，以免空气漏入烟道，影响测量准确度。检测器端头必须离锅炉内壁150mm以上，使过滤器的多孔陶瓷暴露部分背对烟气的流向(过滤器方向可单独转动)以避免陶瓷体受气体冲刷，延长使用寿命。当检测器推入热的烟道时，为防止锆管爆裂，宜分段逐步推入，一般以10～20厘米/分钟为好。
4、传感器与二次仪表或变送器间的接线有氧化锆、热电偶、加热炉共计六根导线，导线均可采用O.75mm2.塑料缘电线。
