船用浮球液位控制器

CFQZ远传浮球液位变送器利用环形磁性浮子随液位升或降，使传感器主导管内的干簧管吸合将液位转换成相应的电阻输出，该信号可直接与本公司生产的数显表配套，实现对液位的远距离检测、报警和控制。该远传浮球液位变送器是在CFQZ系列浮球开关的基础上通过在接线盒内加装一体化变送电路模块，将电阻信号转换成二线制4-20mADc标

 长征仪表（金湖）有限公司（www.changzheng-ldywj.com）坐落于我国美丽富饶的长江三角洲——江苏金湖高新技术工业园区。是一家集科研、生产、成套工程为一体力的综合型技术企业。 本厂经多年的产品结构调整，已形成集标准仪表、现场仪表、盘装仪表、电线电缆、线缆桥架、仪表管件阀门为一体的多元化生产营销格局。我厂依靠现代企业制度和不断增强的资本和技术积累，吸收国内外同类产品的先进技术和管理经验，拥有一批长期从事产品设计、生产的高级人才，并有先进的生产设备，规范的工艺流程及严格的检测程序，从而组成了产品质量保证体系。
我们本着质量第一，服务第一，诚信第一的宗旨。愿与客户携手，与科技同行，以全新的营销策略，走向更广阔的市场。





概述

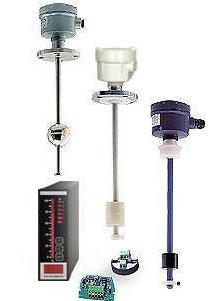

   CFQZ远传浮球液位变送器利用环形磁性浮子随液位升或降，使传感器主导管内的干簧管吸合将液位转换成相应的电阻输出，该信号可直接与本公司生产的数显表配套，实现对液位的远距离检测、报警和控制。

该远传浮球液位变送器是在CFQZ系列浮球开关的基础上通过在接线盒内加装一体化变送电路模块，将电阻信号转换成二线制4-20mADc标准信号输出。该信号可方便地与电动型仪表或Dcs配套使用．实现远距离检测、报警和控制．亦可与本公司生产的数显表配套使用。现场还可选择液晶显示．便于仪表调试和现场检测该液位计的传感器部份．采用了进口干簧开关管从而解决了同类型产品长时间使用后出现磁化不能正常，准确检测液位的问题。

远传浮球液位变送器适用于化工、电力．造纸、食品、环保和城建等行业，用于开口、密闭容器内介质液位测量，对于地下贮槽、池厦高层水箱的液位测量尤为理想。远传浮球液位变送器用不锈钢等耐腐材料制成．且有防爆功能．故能使用于有腐蚀、易燃易爆的场合。

结构原理

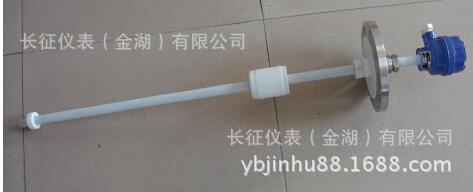

 传感器的主导管内装有一组干簧管和电阻．当管外磁性浮子随液位上下变化时．主导管内位于液面处的干簧依次接通使传感器的电阻值发生变化接线盒内的转换电路模块将其阻值转换成电流输出。

结构与形式

盲区：N<150mm

主要技术参数

测量范围：L：0~6000mm内由用户任意选择。

输出信号：4~20mA DC

准确度：±10mm

介质密度：≥0.7g/cm3

介质粘度：≤1.25 St（1St=10-4m2/S）

工作温度：-20~+120℃

供电电压：24VDC

出线口接头：内螺纹M20×1.5

防爆标志隔爆型：ExdⅡBT4～6

本安型：ExlaⅡcT4～6

防护等级：IP65





安装形式

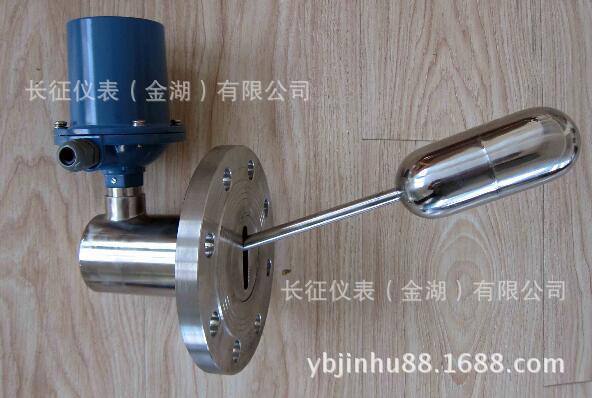

法兰固定   丝扣固定     架装固定

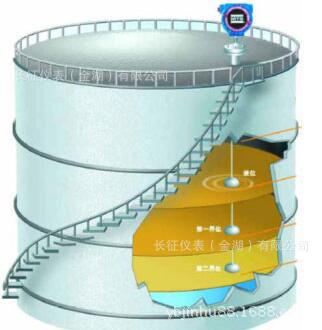

远传浮球液位变送器的安装位置．应正确选择在液体波动小．避开或远离液体介质进、出口处．减小介质流体对液位变送器传感器部份的冲击而产生的影响。液位变送器的量程范围超过3米．需管底定位。液位变送器架装固定时．所用角铁支架与安装零件均应做防腐处理。液位变送器架装固定时，用户可根据实际情况用一根角铁支槊或用上．下二根角铁支架固定档圈必须安装牢固．以免测量失灵或磁性浮子脱落。

4、调试与接线

接线：信号端子设置在接线盒里，打开接线盒，即可接线，电源是通过信号线接到变送器上，不需要另外接线。变送器4-20mA输出见图一。

调试：浮球液位变送器在出厂前已经标定好，使用厂家如需从新标定。定位器“Z”为零点调整，定位器“S”为满量程调整。具体见图二。
