TSM501 TSM103 TSM503 TSM504 扭矩标准机

扭矩基准主要承担扭矩量值的复现、保存和传递的工作，是统一扭矩量值的zui高依据。杠杆式扭矩标准机系列按照标准扭矩的传递要求，以砝码的重力作为标准负荷，通过力臂杠杆及一级杠杆的放大作用产生标准力矩，借助一定的机构按预定顺序自动、平稳、准确地把作用力矩和平衡力矩施加到被检/校扭矩仪上的扭矩标准机

 “万千世界，测试天下”，是每一个万测人的使命，也是每一个万测人的决心。

万测集团是一家集研发、制造、销售、服务和专业力学性能测试解决技术方案提供、实施为一体的国家高新技术企业，由深圳万测试验设备有限公司、上海万测试验设备有限公司及深圳试验之星科技有限公司组成。

“满足客户需求，打造全球精品”，源于试验机行业顶尖的技术精英和优秀管理人才，集两地人才优势、地域优势，万测立志帮助客户以更快速和更节约成本的方式设计、开发和生产更优质的产品，为客户的需求树立绝对的信心。经过五年的高速发展，我公司已经得到了用户的极大认可，2015年销售收入已达上亿元。我公司力争在十年内打造成为中国试验机行业的“华为”，进入国际试验机行业三强。

万测拥有国内最好的微机控制电子万能试验机、微机控制电液伺服万能试验机、全自动摆锤冲击试验机、全自动落锤冲击试验机、微机控制疲劳试验机、静重式叠加式扭矩力标准机等产品与技术，还具有尖端的高性能和高精度的摆锤冲击传感器、落锤冲击传感器制造技术。

我们的产品、服务和解决方案主要应用于科研、产品研发、质量分析、质量控制等领域，范围涉及试验设备、测试技术和力传递等，客户涉及航空航天、机械制造、车辆制造、船舶工业、建筑建材、生物材料、大专院校、科研院所、国家质检、进出口检验等众多领域。我们将持续的开展与各大企业、研究机构、质检机构等用户的密切合作，根据客户不断变化的需求，一如既往的提供满意的高品质的产品和服务。

无论小到10N的电子万能试验机还是大到100000J的落锤冲击试验机和摆锤冲击试验机，万测集团将凭借多年的行业经验和创造性的技术团队，为广大用户在材料、航空航天、车辆、土木工程、医疗设备、生物材料等广泛领域的产品开发提供最有力的试验支持和信心；万测集团将努力促进全球的试验技术和设备创新，支持科研项目，推动世界各国企业的自主品牌的开发、提高，并将自己的产品推向世界。

我们致力于为客户提供具有深度、广度的产品和综合解决方案，成为您可信赖的首选合作伙伴。

 主要功能：

产品功能：
该机主要用于检定和校准比其等级低的比较大的扭矩计量器具、扭矩传感器、拉扭复合传感器等，进行扭矩量值的传递和溯源。
产品结构：
    整机主要部件组成：
   机器主要由杠杆系统、砝码加载系统、力矩平衡装置、电气控制系统和软件部分组成。
       杠杆与被检测件相连，由加挂的砝码对被检测件加载，达到加载力矩的目的。
   杠杆系统是整个机器中的关键部分。其力臂值的精度直接影响力矩值的测量精度。其支承所产生的磨擦也影响力矩值的精度。对整个机器的不确定度有直接的影响。在测试时杠杆保持处于水平和平衡。杠杆的静平衡点的调整，由三个平衡锤来进行调整，分别为三个坐标方向。通过调整平衡锤可使整个杠杆系统的重心与杠杆中心刀刃准确重合，这样在即使增加很微小的负荷，也能使杠杆产生反应，杠杆的灵敏度可以达到很高。
    该机支承采用高强度、硬度和韧性等性能优良的合金钢制作。采用天平方式的刀刃和刀承的结构，可以使刀刃和刀承的接触基本是线接触，这样摩擦力可以做到很小。
    在加载过程中，杠杆须锁紧在水平位置，保证加载时各点的力矩值的平稳改变。在装夹工件过程时，杠杆保持在水平平衡位置不变。锁紧装置位于杠杆的一端，由电机驱动一根双向螺杆旋转，使两夹头作相对方向的运动，达到将杠杆的一端夹紧和松开的目的。杠杆在装夹工件过程时，杠杆应保持在水平平衡位置不变。一是起到保护杠杆支承的作用，避免了装夹时损伤刀口。二是可以避免因装夹时，杠杆位置的变化的影响，使不确定度减低。
    轴向锁紧装置位于杠杆的中段，由电机通过行星齿轮，再通过双向螺杆，使两对夹头在杠杆两轴向端面及杠杆中心的两面同时对杠杆进行夹紧。
   砝码用于产生静力矩，检测时通过加载不同数量的砝码，来实现不同的力矩值。砝码吊钩等零件，加载时附加影响小，使加载力值更准确，加载时更平稳。砝码采取大小砝码分成两组，传动系统分开，结构简单，维修方便。
升降电机通过减速机和齿型带传动，驱动升降丝杠，使砝码托盘下降，使砝码逐个吊挂在杠杆上。
砝码的位置通过控制升降电机的旋转达到目的，升降电机的旋转角度是通过光电编码器来进行测量，光电编码器的分度值可达2500线/转，这样可完全保证砝码位置的准确可靠。
    力矩平衡装置主要由交流伺服电机、伺服控制器、蜗杆减速机等组成。力矩的平衡由测控系统接受杠杆系统电涡流位移传感器的信号后，控制交流伺服电机运行，通过减速机的传动使工件往偏斜的相反方向旋转，保持杠杆在水平平衡位置。传动采用蜗杆减速机和同步齿形带传动，保证了传动的准确可靠，且噪音小，运行平稳。

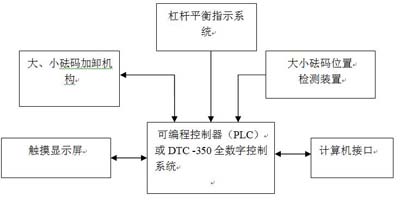

电气控制系统：



软件主要功能特点：
•菜单提示；
•故障诊断；
•大容量的数据库，可供数据自动处理、存储、打印；
•系统安全密码输入确认；
•报警提示，检测数据超过zui大允许误差和超差项目检索；
•图形显示校准误差曲线；
•可实现多单位切换。
主要技术亮点：
    杠杆在工作过程中的平衡和水平的调整原理，当对工件加力矩时，杠杆所产生的偏斜由电涡流位移计测得。然后通过测控系统控制伺服电机控制器，控制伺服电机作反向运动，使杠杆回到平衡位置。
    电涡流式传感器是利用电涡流效应进行工作的。由于结构简单、灵敏度高、频响范围宽、不受油污等介质的影响，并能进行非接触测量，适用范围广。目前，这种传感器已广泛用来测量位移、振动、厚度、转速、温度、硬度等参数，以及用于无损探伤领域。因在工件（传感器或其他）在装夹过程时，有时会因为间隙的原因，装夹时需使用较大的力，如果杠杆的轴向不定位，可能会使得刀刃刀口受到非垂直的力或力矩，造成刀口损伤，使摩擦力加大，灵敏度下降。另外因刀刃在刀承上转动时，刀的两端不能有摩擦力，即须有间隙，这样装夹时，杠杆位置的变化的影响，增加了测量的不确定度。而万测采用的轴向锁紧装置技术具有将杠杆轴向固定的功能，且定位可以准确、可靠，同时改善了测量的不确定度。

技术参数

型号	TSM501	TSM103	TSM503	TSM504
额定扭矩Nm	50	1000	5000	50000
精度等级	0.03	0.05	0.1	0.3
测量范围Nm	0.5-50	10-1000	50-5000	500-50000
不确定度	1*10-4
重复性R%	0.03,0.05
扭矩值误差%	±0.03,±0.05
砝码精度%	±0.003,±0.005,±0.01,±0.03
力臂偏差	±0.01,±0.015,±0.03,±0.05
机座水平度/1000mm	0.3
