YZ-100 真空压力表

主轴检修密封充气真空压力表YZ-100全不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。压力表的弹性元件机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登

 西安蓝田恒远水电设备有限公司是从事水电设备领域、发电站自动化监测元件的开发、生产、销售、服务于一体的行业自动化新技术专业化生产厂家，并通ISO9001质量管理体系认证。公司本着“求真、创新、高效"的企业理念,不断创新严格管理稳步发展,逐步实现着“为行业服务对社会负责发展"的企业目标。自成立以来，西安蓝田恒远水电设备有限公司始终坚持以人为本，以创新为发展动力，秉承“信誉第一，质量至上”的经营理念，争创市场一流品牌。公司博采国内外先进技术,研制出适合我国各种环境下的产品,公司设备覆盖了水电行业的基础自动化执行元件、自动化监测元件、仪表、仪器、极其各种阀门设备,辅机控制系统装置上百种规格。我公司一如既往庄重的承诺:产品保质期为三年,期间有任何质量问题保修、保换、保退、及时为用户提供配件,备品及技术支持,48小时内赶到现场。公司加强质量管理,提高技术工艺水平,力争以国际先进产品的质量性能优惠的价格为客户服务。

产品目录:

执行控制元件

1. BQZB板式球阀型自动补气装置  JLK导叶主令位置开关  SZF双向供水转阀  2、LSQ全自动滤水器  3、B302-2自动补气 4、QZB球阀型自动补气装置 ZJX-3剪断销信号装置  CJX-KJX-JX剪断销信号器 5、3KH-V自动补气装置 6、DPW-DYW电磁配压阀 7、DCF23电磁空气阀  8、JZF集成制动阀组 9、ZBF22Q小口径二位二通自保持球阀  10、ZBF22QS二位二通双动自保持球阀 11、ZBF23QS二位三通双动自保持球阀 12、ZBF24QS二位四通双动自保持球阀 13、ZBF22D自保持蝶阀  14、DCF22B二位二通电磁阀 15、SGP集成事故配压阀 16、CGP插装式高压事故配压阀  17、HCV组合式重锤卸荷阀  18、LBF两段关闭阀  19、SFD事故配压分段关闭装置  20、QHF油源切换阀  21、JXB机械液压过速保护装置  22、UXJ磁翻板液位计  23、SLX示流信号器 25、ZLB主令控制变送器  26、DWG导叶位置开关   27、JTK记忆型可调整液位开关  28、YKJ浮球液位控制器   YXQ油流信号器  JLC型主令控制器

2. 自动化监测元件.仪表

1、PTS11压力变送器   PSP10压力开关  ZKZ-2T/3T转速监控装置 2、ZKZ-3A/T齿盘残压转速监控装置  3、ZKZ-4可编程转速监控装置 4、ZKZ-5双PLC冗余转速监控装置5、ZJS双通道振动摆度监测装置  6、ZJS-4四通道振动摆度监测装置 7、DEV多通道振动摆度监测装置 8、ZWJ轴位移监测装置9、RDJ-P机组蠕动监测装置  10、ZDL-M轴电流监测装置  11、ZDL-P可编程轴电流监测装置 12、XPT133压力变送器  13、XPT135液位变送器  14、XPT137差压变送器  15、ZYB压力变送控制器  16、 SYM水压脉动监测装置    17、WKD液位变送控制器  18、MSL磁线液位位移变送控制器   19、ZWB智能温度变送控制器  20、WYS-2-W位移变送控制器  21、WYS-G角度控制变送器  22、YHX油混水信号器  23\YHS-2油混水监测装置 24、YHS-3一体式油混水检测控制器  25、TCS-K热导式流量开关 26、TCS-Z热导式流量变送器  27、DYK导叶开度仪28、JDS剪断销信号装置 29、LJZ-2差压流量监控装置   30、LSX流量水头监测仪  31、DSJ多功能水力参数监测装置  32、SWJ水位监测仪33、SWJ-3水位-水头监测装置   34、WP-C温度监测仪  35、WP-D温度巡检仪 ZUX液位信号计
3.辅机控制装置
1、YZK油压罐自动控制装置  2、PSK排水泵自动控制装置  3、KJK空压机自动控制装置  4、HDK火灾报警自动控制装置   5、WSS机组测温制动柜

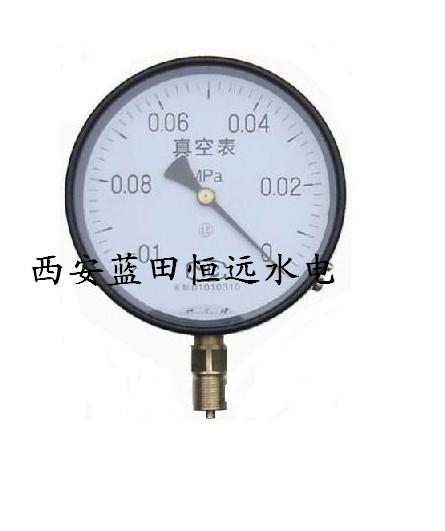

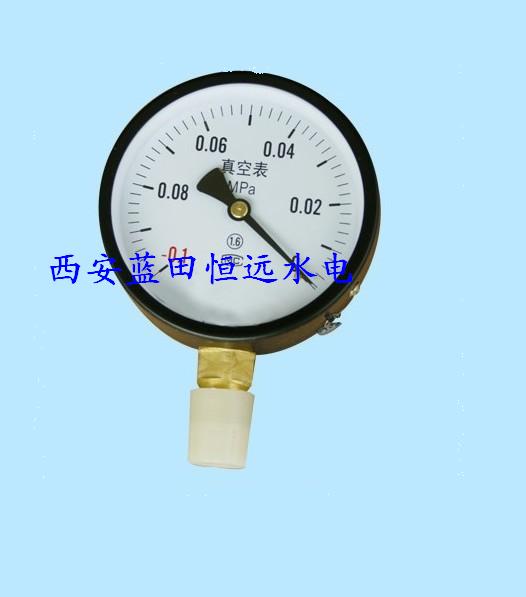

主轴检修密封充气真空压力表YZ-100
主轴检修密封充气真空压力表YZ-100
主轴检修密封充气真空压力表YZ-100

技术参数:

型号 结构形式 度% 测量范围  MPa Y-60B Y-60TB Y-60ZB Y-60ZQB 径向无边 径向带后边 轴向无边 轴向带前边 ±2.5   Y-100B Y-100TB Y-100ZB Y-100ZQB 径向无边 径向带后边 轴向无边 轴向带前边 ±1.6   -0.1～0;-0.1～0.06;-0.1～0.15;  -0.1～0.3;-0.1～0.5;-0.1～0.9  -0.1～1.5;-0.1～2.4;  0～0.16;0～0.25;0～0.4;0～0.6;0～   1.0;0～1.6  0～2.5;0～4.0;0～6.0;0～10;0～16  0～25;0～40;0～60 Y-150B Y-150TB Y-150ZB Y-150ZQB 径向无边 径向带后边 轴向无边 轴向带前边

仪表执行标准：GB/T1226-2001，Q/320211  DGH01-2003

全不锈钢压力表使用工作温度：-40℃~70℃；

全不锈钢耐震压力表使用工作温度：-25℃~70℃
工作环境振动频率不大于25Hz，振幅不大于1mm

型   号 外形尺寸 mm A B C D d d0 M Y-60B 31 32 14 60 / / 14×1.5 Y-60TB 31 32 15 75 3.4 Y-60ZB 30 32 0 / / Y-60ZQB 30 32 0 75 3.4 Y-100B 44 45 18 100 / / 20×1.5 Y-100TB 44 46 19 118 5.5 Y-100ZB 43 45 34 / / Y-100ZQB 43 45 44 118 5.5 Y-150B 50 47 19 149 / / 20×1.5 Y-150TB 50 48 20 165 5.5 Y-150ZB 51 47 55 / / Y-150ZQB 51 47 55 165 5.5 注：连接螺纹可按要求订货．

使用与订货须知：
    全不锈钢耐震压力表不适用于外界有氧、氯、硝酸和过氯化氢等强氧化剂环境。
    订货请说明名称、型号及测量范围。

•

压力表概述
压力表概述 （KOGANEI PARKER PIAB TPC SMC）
压力的定义：
这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。
压力：以压力零位为基准，高于压力零位的压力。
正压：以大气压力为基准，高于大气压力的压力。
负压（真空）：以大气压力为基准，低于大气压力的压力。
差压：两个压力之间的差值。
表压：以大气压力为基准，大于或小于大气压力的压力。
压力表：以大气压力为基准，用于测量小于或大于大气压力的仪表。
压力表：

在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。所测量的压力一般视为相对压力。一般相对点选为大气压力。弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。
在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。
压力表的分类：
压力表按其测量度，可分为压力表、一般压力表。压力表的测量度等级分别为0.1、0.16、0.25、0.4级；一般压力表的测量度等级分别为1.0、1.6、2.5、4.0级。
压力表按其指示压力的基准不同，分为一般压力表、压力表、差压表。一般压力表以大气压力为基准；压表以压力零位为基准；差压表测量两个被测压力之差。
压力表按其测量范围，分为真空表、压力真空表、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000 Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa以上压力值。
耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油，由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。
带有电接点控制开关的压力表可以实现发讯报警或控制功能。
带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。
隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。
压力表的弹性元件机械压力表中的弹性敏感元件随着压力的变化而产生弹性变形。机械压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。敏感元件一般是由铜合金、不锈钢或由特殊材料制成。
弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。一般采用冷作硬化型材料坯管，在退火态具有很高的塑性，经压力加工冷作硬化及定性处理后获得很高的弹性和强度。弹簧管在内腔压力作用下，利用其所具有的弹性特性，可以方便地将压力转变为弹簧管自由端的弹性位移。弹簧管的测量范围一般在0.1MPa ~ 250MPa。
膜片敏感元件是带有波浪的圆形膜片，膜片本身位于两个法兰之间，或焊接在法兰盘上或其边缘夹在两个法兰盘之间。膜片一侧受到测量介质的压力。这样膜片所产生的微小弯曲变形可用来间接测量介质的压力。压力的大小由指针显示。膜片与波登管相比其传递力较大。由于膜片本身周围边缘固定，所以其防振性较好。膜片压力表可达到很高的过压保护（比如膜片贴附在上法兰盘上）。膜片还可以加上保护镀层以提高防腐性。利用开口法兰、冲洗、开口等措施可用膜片压力表测量粘度很大、不清洁的及结晶的介质。膜片压力表的压力测量范围在1600Pa ~ 2.5 MPa。膜盒敏感元件由两块对扣在一起的呈圆形波浪截面的膜片组成。测量介质的压力作用在膜盒腔内侧，由此所产生的变形可用来间接测量介质的压力。压力值的大小由指针显示。膜盒压力表一般用来测量气体的微压，并具有一定程度的过压保护能力。几个膜盒敏感元件叠在一起后会产生较大的传递力来测量微小的压力。膜盒压力表的压力测量范围在250Pa ~ 60000P
