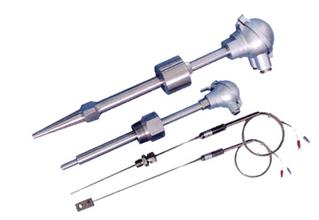

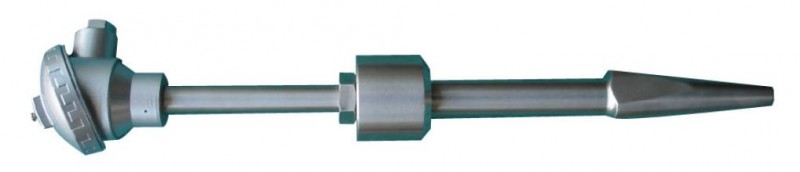

WRN 电站热电偶

业针对电站设计，可以满足30万、60万千瓦等发电机组（含超临界机组）及辅机测温需要。直接测量生产过程中的-100℃～800℃范围内液体、蒸汽和气体介质以及固体表面测温。

安徽威格仪表有限公司专业从事仪表设备等产品的设计、开发、制造和销售。公司采用了先进的CAD辅助设计和CAM辅助制造技术以及ERP企业信息化管理系统和ISO9001: 2000质量管理体系等现代化的管理手段，使公司产品的技术和质量始终处于国内同类产品的领先水平。目前年生产能力已达20万只（台）, 主要产品有：仪表管接头、仪表辅助容器、仪表阀门、六大系列数百个品种，产品广泛应用于石化、电力、建筑、建材、冶金及造船等行业，并受到了用户的一致好评。一流的产品质量和一流的售后服务赢得了良好的信誉，良好的信誉为企业赢得了广阔的市场。

安徽威格仪表有限公司始终坚持“以质量求生存, 以信誉求发展”为宗旨，努力为广大用户提供更为满意的产品和服务，并热忱欢迎海内外各界朋友莅临指导，携手共进。

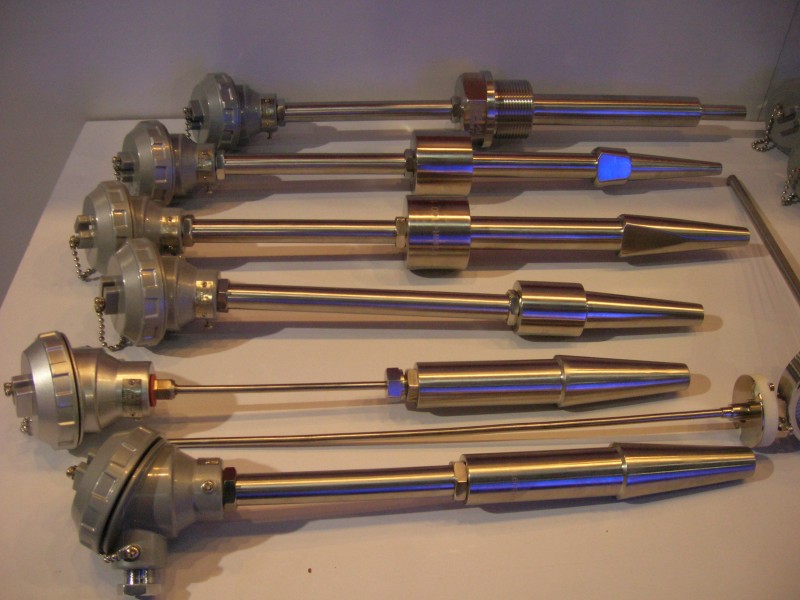

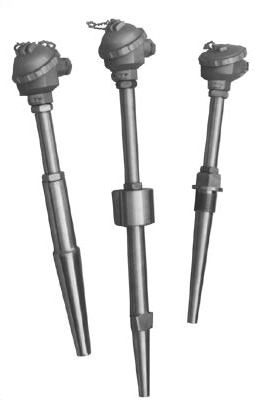

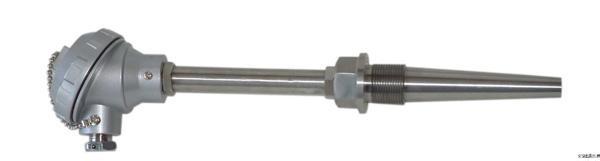

 WR□、WZ□系列

电站热电偶(阻)

□ 应用

专业针对电站设计，可以满足30万、60万千瓦等发电机组（含超临界机组）及辅机测温需要。直接测量生产过程中的-100℃～800℃范围内液体、蒸汽和气体介质以及固体表面测温。

□ 工作原理

○ 热电偶的电由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

○ 电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。

□ 主要技术参数

    ○ 产品执行标准

        IEC584

      IEC751

      IEC1515

      GB/T16839－1997

      JB/T8622－1997

      JB/T8623－1997

          ○ 常温缘电阻

 热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电与外套管之间的缘电阻≥1000MΩ.m。

 热电阻在环境温度为15～35℃，相对湿度不大80%，试验电压为10～100V（直流）电与外套管之间的缘电阻≥100MΩ

  ○ 测温范围及允差

    ● 热电偶

型号	分度号	允差等级
		Ⅰ		Ⅱ
		允差值	测温范围℃	允差值	测温范围℃
WRN	K	±1.5℃	-40～+375	±2.5℃	-40～+333
		±0.004|t|	375～1000	±0.0075|t|	333～1200
WRE	E	±1.5℃	-40～+375	±1.5℃	-40～+333
		±0.004|t|	375～800	±0.0075|t|	333～900

● 热电阻 RTD

型 号	分度号	测温范围	精度等级	允许偏差
WZP	Pt100	-200～+500	A级	±(0.15+0.002)ltl
			B级	±(0.30+0.005)ltl
WZC	Cu50 Cu100	-50～+100	-	±(0.30+0.005)ltl

 注：t为感温元件实测温度值
