价格：电议
所在地：北京
型号：Y100TA50-500
更新时间：2015-12-29
浏览次数：1249
公司地址：中国
衡小姐(女士)
产品特性：
l 台面采用加宽处理，适用于大尺寸物体的平移台运动。
l 采用进口滚珠螺杆传动，重复定位精度和定位精度好，线性滑块导轨，承载高，刚性好。
l 位移台机械部分及电机均加装防尘罩，避免粉尘等恶劣环境影响位移台精度。
l 平移台行程可根据客户要求定做
l 可换装伺服电机、制动电机（垂直使用），光栅尺（进口/国产），接受产品的改造和定制。
l 可选配公司研发控制器对其实现自动化控制
6935 8188 9821 11550 13951 15872 18274
|
产品型号 |
Y100TA50 |
Y100TA100 |
Y100TA150 |
Y100TA200 |
Y100TA300 |
Y100TA400 |
Y100TA500 |
|
|
行程 |
50mm |
100mm |
150mm |
200mm |
300mm |
400mm |
500mm |
|
|
台面尺寸 |
179*179mm |
|||||||
|
导轨形式 |
高线性滑块导轨 |
|||||||
|
螺杆规格 |
高滚珠螺杆（导程4mm） |
滚珠螺杆（导程5mm） |
||||||
|
步进电机（1.8°） |
两相57步进电机，电流2.4A |
|||||||
|
主体材料 |
铝合金 |
|||||||
|
表面处理 |
阳氧化发黑 |
|||||||
|
水平负载 |
20kg |
30kg |
50kg |
|||||
|
自重 |
2.8kg |
3.4kg |
4.5kg |
5.2kg |
6.3kg |
7.2kg |
8.3kg |
|
|
zui大速度 |
40mm/s |
50/100mm/s |
||||||
|
分辨率 |
20μm（无细分）1μm（20细分） |
25μm/50μm（无细分） 1.25μm/2.5μm（20细分） |
||||||
|
重复定位精度 |
1μm |
2μm |
||||||
|
定位精度 |
3μm |
5μm |
||||||
|
直线度 |
3μm |
4μm |
5μm |
|||||
|
运动平行度 |
10μm |
15μm |
20μm |
|||||
|
偏摆 |
20” |
25” |
30” |
|||||
|
俯仰 |
25” |
50” |
60” |
|||||
|
回程间隙 |
4μm |
|||||||
|
丢步运动 |
1μm |
2μm |
||||||

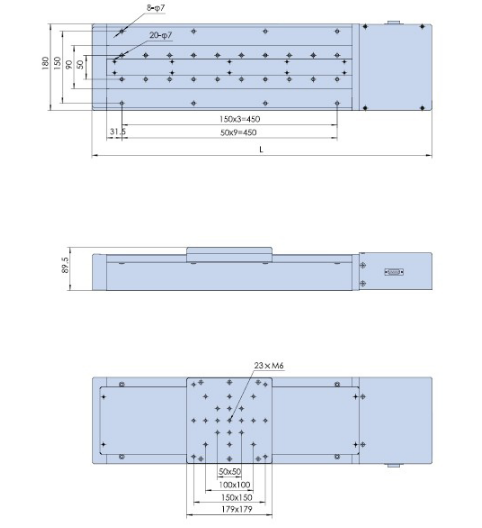

尺寸图：
