SW67 SW67斜齿轮蜗轮减速机

上海万上机电科技有限公司

会员指数：

企业认证：

价格：电议

所在地：上海

型号：SW67

更新时间：2017-12-02

浏览次数：1204

公司地址：上海浦东新区

13166376627 吴建武(先生)

点击查看联系电话在线询价

产品简介

上海万上减速机集团联系电话

公司简介

展开

产品说明

品牌: 万上
型号: S67
安装形式: 其他
级数: 3级
齿面硬度: 硬齿面
布局形式: 三环式

产品概述：

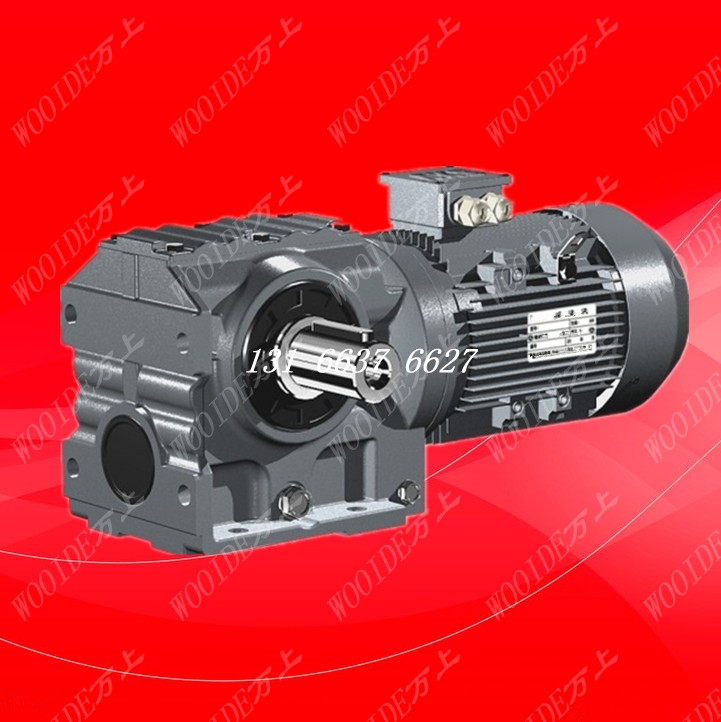

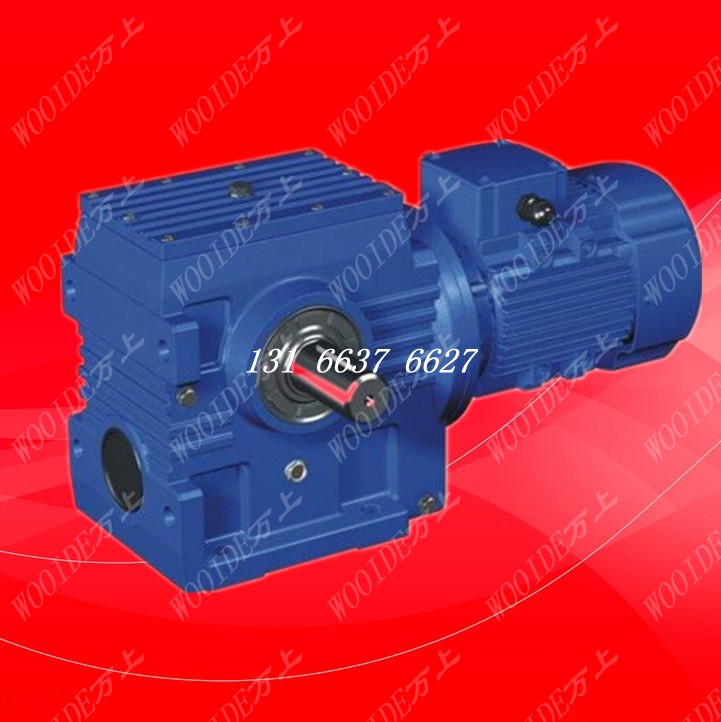

1、S斜齿轮蜗杆减速电机具有很高的科技含量，有斜齿轮与蜗轮蜗杆结合一体传动，提高该机力矩与效率。该系列产品规格齐全，转速范围广，通用性好，适应各种安装方式，性能安全可靠寿命长，实施了标准要求。
2、机体表面凹凸具有散热作用，吸振强，低温升，低噪音。
3、该机密封性能好，对工作环境适应性强。
4、该机传动精度高，特别适应在有频繁启动的场合工作，可连接各类减速机及配置各类型电机驱动，可安装在90度传动操作位置。
5、该电机关键零部件采用了高耐磨材料，并经过特种热处理，具有加工精度高，传动平稳、体积小承载能力大、寿命长等特点。
6、该减速机可配置各种类电机，形成了机电一体化，完全保证了产品使用质量特征。

减速机型号:
S37、S47、S57、S67、S77、S87、S97
SF37、SF47、SF57、SF67、SF77、SF87、SF97
SA37、SA47、SA57、SA67、SA77、SA87、SA97
SAF37、SAF47、SAF57、SAF67、SAF77、SAF87、SAF97
SAT37、SAT47、SAT57、SAT67、SAT77、SAT87、SAT97
SAZ37、SAZ47、SAZ57、SAZ67、SAZ77、SAZ87、SAZ97

技术参数：
功率：0.18KW～22KW
转矩：10N·m～4890N·m
输出转速：0.12～397r/min

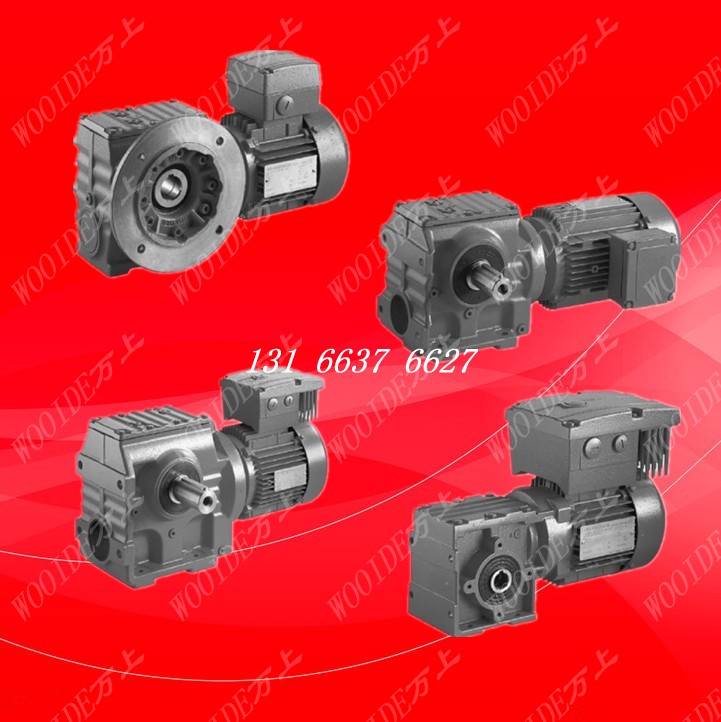

结构形式：

S-轴伸式联接

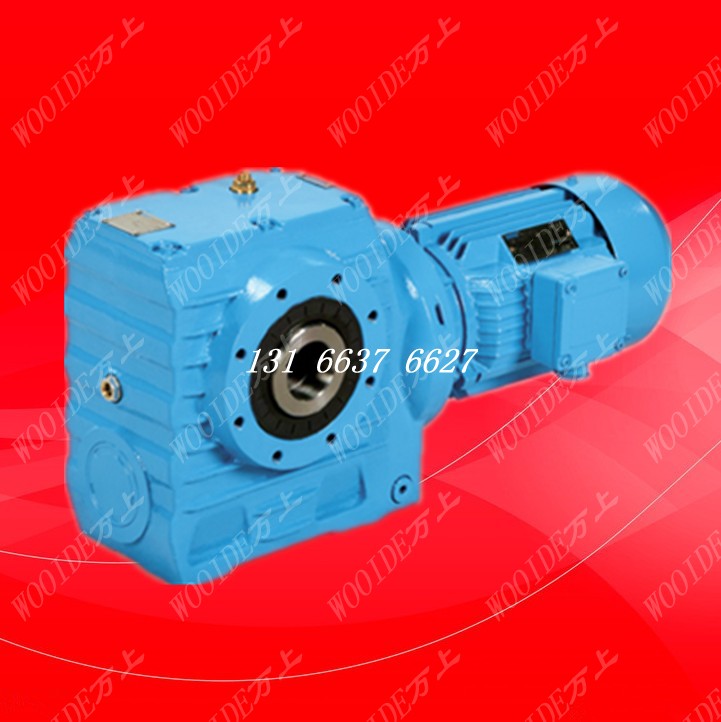

SA-轴装式联接

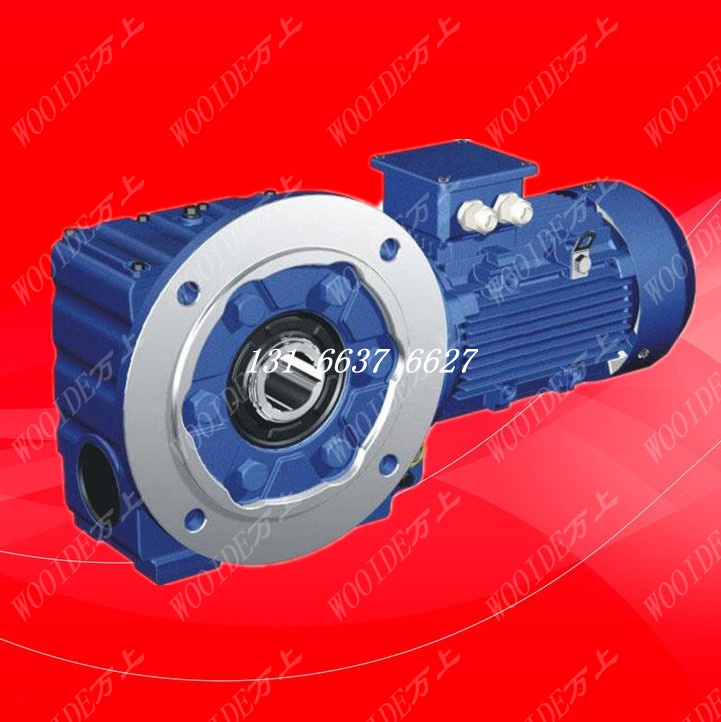

SF-轴伸式、法兰安装

SAF-轴装式、法兰安装

S...S-表示轴输入

性能特性

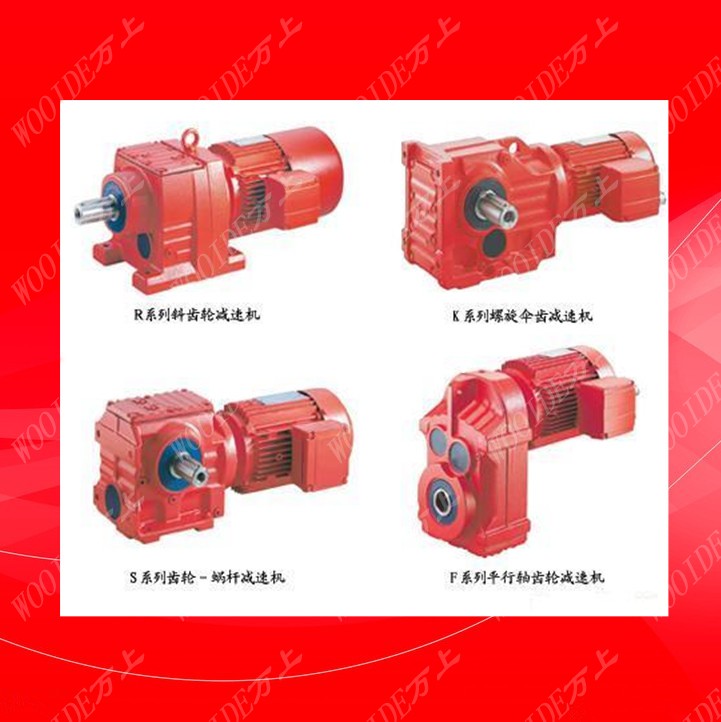

R系列斜齿轮硬齿面减速机、K系列螺旋锥齿轮减速机、F系列平行轴斜齿轮减速机、S系列斜齿轮-蜗轮减速机，Z系列螺旋锥齿轮
减速机，具有体积小，传递扭矩大的特点。
在模块组合体系基础上设计制造，有多的电机组合、安装形式和结构方案，传动比分级细密，满足不同的使用工况，实现机电一体化。
R、K、F、S四大系列减速机采用单元结构模块化设计原理，大量减少了零部件种类和库存量，也大大的缩短了交货周期。
传动效率高、耗能低、性能优越。
带筋的高刚性铸铁箱体；硬齿面齿轮采用优质合金钢，表面经渗碳淬火硬化处理，磨齿精加工，传动平稳、噪声低、承载能力大，温升低、寿命长。

选型方法

在按选型参数表选择机型号前，须先根据(图1)了解承载特性和工作情况。
R、K、F、S系列选型：根据每天的工作时间，每小时起动次数按(图1)确定合适的工作系数fB使选型表中的使用系数fB>工作系数fBn，否则机器无法保持正常的工作寿命。
S系列选型：总工作系数f∑取决于每天工作时间，每小时起动次数的工作系数fBn(图1)和环境温度变化的工作系数fB1(图2)，其关系为f∑ =fBn × fB1使选型表中的使用系数fB>f∑。
根据选择的机型号、负载转矩、传动比、输出转速确定所需的电机规格。
K系列和T系列螺旋锥齿轮减速机如果只承受单向载荷则注明旋转方向(从输出端方向看)，这样有利于改善螺旋锥齿轮的受力状况。
我公司可承接特殊规格产品的订货，并可为客户提供专用设计服务。
