MSA-22D 低温断路防冻开关

欧门氏楼宇系统（OUMENS BUILDING SYSTEM）集研发、生产、技术支持于一体，在楼宇系统控制领域有着多年的设计、开发、生产与服务经验，能为不同要求的自控系统提供全新的、多方位的解决方案。随着科学技术的迅猛发展，客户、投资方及终端用户对楼宇系统的舒适度、安全性、经济性以及高效性的要求均越来越高，因此，一栋建筑的技术设备费用往往占到了建筑成本的大部分。欧门氏楼宇系统通过提供高品质的自控产品来满足不同客户日益增加的需求，对于具有系统集成设备的现代化楼宇系统来说，欧门氏楼宇系统的全面开放性可广泛适用于各种自动控制要求。

在亚太地区，欧门氏（OUMENS BUILDING SYSTEM）对技术人员的培训从未间断，以保证我们的客户能享受到行业内最高级的服务。欧门氏的专业服务人员在调试、维护和升级组件及系统方面拥有丰富的经验，而且我们可以提供高性价比的软件支持。欧门氏全员奉行 ：品质事件无小事，品质是欧门氏企业的生命，品质是欧门氏品牌的心脏。这也是每一位员工在工作中所信奉的原则，所追求的境界。对于客户，我们的宗旨是"质量+服务=共赢关系"！欧门氏精心制造与检测每一款产品，以确保产品的性能卓越，安装使用方便 ；我们慎重的寻找供应商，以确保产品价格合理，以求尽量缩短供货周期 。欧门氏全员都以能够为客户提供更多的产品信息、建议及培训作为一种莫大的荣幸，因为我们深知信任不容易得到却很容易失去，因而我们细心的做好每一个环节，信守每一份承诺。

欧门氏产品系列：基于MODBUS+以太网网络系统,DDC控制器,蒸汽阀,导热油阀门,温湿度传感器/变送器,压力/压差传感器/变送器,电动调节阀门,比例积分阀,高温蒸汽调节阀,电动调节球阀,不锈钢电动球阀,盘管电动球阀,风阀驱动器,电动蝶阀,动态/静态流量平衡阀,盘管温控器,液晶温控器,盘管电动阀,微压差变送器,气体压差开关,水压差控制器,压力变送器,压差变送器,液位传感器,一氧化碳变送器,二氧化碳变送器等。

欧门氏（OUMENS BUILDING SYSTEM）将所提供产品的安全性和质量保证作为一切行为的前提，并始终贯穿于每一个工作环节。我们所有的产品都符合欧盟的CE认证标准。欧门氏的每一份子时刻期待着能与您一道开发各种有益于您现在的业务并能为您将来的需要作出准备的解决方案。

（参考接线图）当感温毛细管的任何200mm长部位温度下降到刻度盘所设置的温度点时，开关2与3断开（同时2与1接通）；直到温度上升到比设定温度高出2℃以上，开关2与3重新接通（同时2与1断开）。感温部分为内充有蒸汽的毛细管,主体部分为带有可调旋钮的壳体，毛细管被剪断将直接导致本设备不可修复性损坏。

MSA-22D防冻开关选型表：

---

MSA-22D防冻开关接线说明：

电源电压	125	250
有感负载电流	5	5
无感负载电流	4	4




 说明：

所有电气连接都要用铜导体并且要遵照NEC标准和地方规定。按下列步骤进行接线：
1.松开上盖上的螺钉，取下上盖。
2.从下面的过线孔将导线穿入。
3.将导线分别紧固压在相应的端子上（见下图）。
4.扣好上盖,安好螺钉。
注意：接线之前一定要切断电源，以免造成电击或设备损坏；控制器毛细管应安装于表冷器、加热器的背风面。

---

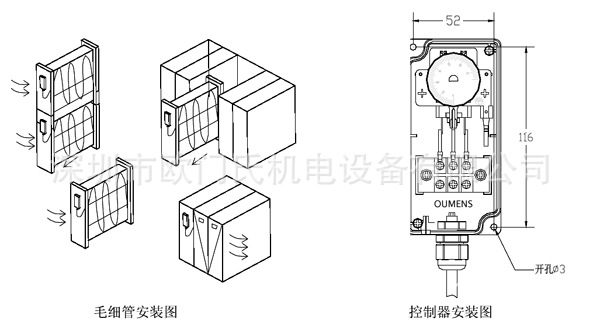

MSA-22D防冻开关安装说明：






说明：

在需要安装的墙面上，按照安装开关图开直径为3mm的孔，并且采用配件自攻螺钉进行锁紧；
将控制器安装在选定的安装平面上，环境温度不能低于设定温度；避免安装在有意外温度影响的冷、热源附近以及露天墙壁上或者能使感温毛细管超过80℃的环境中；不可将控制器的感温毛细管压扁，否则会改变出厂时的标定结果，而使动作温度不准。为确保动作准确可靠，感温毛细管盘绕在冷水盘管等防冻设备上的长度应长过200mm；
接线之前一定要切断电源，以免造成电击或设备损坏，控制器感温毛细管应安装于表冷器、加热器的背风面。
