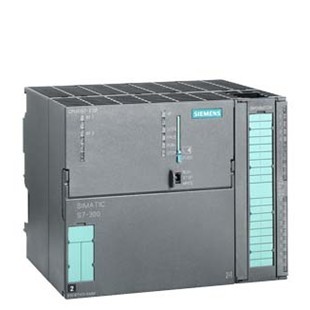

6ES7315-2EH14-0AB0 西门子CPU315-2PN/DP

西门子CPU315-2PN/DP，西门子PLC315-2PN/DP型号：6ES7315-2EH14-0AB0 6ES7315-2EH13-0AB0公司主营西门子各系列PLC （S7-200 SMAR

西门子CPU315-2PN/DP，西门子PLC315-2PN/DP
型号：6ES7315-2EH14-0AB0
6ES7315-2EH13-0AB0
公司主营西门子各系列PLC （S7-200 SMART S7-300 S7-400） 触摸屏 变频器 （MM系列 G120 G120C G110） 伺服 （V80 V60） 数控备件 （PCU50 NCU CCU 轴卡） 等 价格 产品为西门子原装正版产品 我公司售出的产品 按西门子标准质保 产品本身有质量问题 质保一年 公司秉承：以信待人 以诚待人 质量如生命 客户至上的经营理念 竭诚为您服务 您的肯定是我们zui大的动力 我们将期待与您长期持久的合作

：向阳（销售经理）
： ：
： 工作
邮编 ：201600
邮箱（ Email ）：
24小时销售技术服务热线 ：

一般信息
硬件产品状态	01
固件版本	V3.2
附带程序包的
工程系统	自 STEP7 V 5.5 起
电源电压
DC 24 V	是
允许范围，下限 (DC)	20.4 V
允许范围，上限 (DC)	28.8 V
电源导线的外部保险装置（推荐）	zui小值 2 A
电源和电压断路跨接
停电/断电跨接时间	5 ms
重复率，zui小值	1 s
输入电流
耗用电流（额定值）	750 mA
耗用电流（空载），典型值	150 mA
接通电流，典型值	4 A
I2t	1 A2·s
功率损失
功率损失，典型值	4.65 W
存储器
工作存储器
集成	384 kbyte
可扩展	否
用于剩余数据模块的剩磁存储器大小	128 kbyte
装载存储器
插拔式 (MMC)	是
插拔式 (MMC)，zui大值	8 Mbyte
MMC 上的数据管理（在上一次编程后），zui小值	10 a
缓冲
存在	是; 通过 MMC 担保（免维护）
不带电池	是; 程序和数据
CPU-处理时间
对于位运算，zui小值	0.05 μs
对于词运算，zui小值	0.09 μs
对于定点计算，zui小值	0.12 μs
对于浮点计算，zui小值	0.45 μs
CPU-组件
组件数量（总计）	1024; （DB、FC、FB）；可以通过安装的 MMC 减少可装载块的zui大数量。
DB
数量，zui大值	1024; 数字条：1 至 16000
容量，zui大值	64 kbyte
FB
数量，zui大值	1024; 数字条：0 至 7999
容量，zui大值	64 kbyte
FC
数量，zui大值	1024; 数字条：0 至 7999
容量，zui大值	64 kbyte
OB
容量，zui大值	64 kbyte
可用循环 OB 数量	1; OB 1
时间报警 OB 数量	1; OB 10
延迟报警 OB 数量	2; OB 20, 21
唤醒警告 OB 数量	4; OB 32、33、34、35
过程报警 OB 数量	1; OB 40
DPV1 报警 OB 的数量	3; OB 55、56、57
等时模式 Ob 数量	1; OB 61
启动 OB 数量	1; OB 100
异步错误 OB 数量	6; OB 80, 82, 83, 85, 86, 87（OB83 只用于 PROFINET IO）
同步错误 OB 数量	2; OB 121、122
嵌套深度
每个优先等级	16
错误 OB 中的附加等级	4
计数器、定时器及其剩磁
S7 计数器
数量	256
剩磁
可调整	是
下限	0
上限	255
已预设	Z 0 至 Z 7
计数范围
可调整	是
下限	0
上限	999
IEC 计数器
存在	是
类型	SFB
数量	不限制（只通过 RAM 进行限制）
S7 时间
数量	256
剩磁
可调整	是
下限	0
上限	255
已预设	无剩余
时间范围
下限	10 ms
上限	9990 s
IEC 计时器
存在	是
类型	SFB
数量	不限制（只通过 RAM 进行限制）
数据范围及其剩磁
可保留数据范围，全部	所有，zui大 128 KB
标记
数量，zui大值	2048 byte
存在剩磁	是; MB 0 至 MB 2047
预设剩磁	MB 0 至 MB 15
定时标记数量	8; 1 个标记字节
数据组件
数量，zui大值	1024; 数字条：1 至 16000
容量，zui大值	64 kbyte
可调整剩磁	是; 在 DB 中不保持特征
预设剩磁	是
本地数据
每个优先等级，zui大值	32768 byte; 每个块zui大 2048 字节
地址范围
外设地址范围
输入端	2048 byte
输出端	2048 byte
分布式
输入端	2048 byte
输出端	2048 byte
过程映像
输入端	2048 byte
输出端	2048 byte
输入端，可调整	2048 byte
输出端，可调整	2048 byte
输入端，已预设	128 byte
输出端，已预设	128 byte
分量过程映像
分量过程映像数量，zui大值	1; PROFINET IO 的有效数据长度限制为不超过 1600 字节
数字通道
输入端	16384
输出端	16384
输入端，其中集中式	1024
输出端，其中集中式	1024
模拟通道
输入端	1024
输出端	1024
输入端，其中集中式	256
输出端，其中集中式	256
硬件扩展
组件载体，zui大值	4
每个组件载体的组件，zui大值	8
扩展设备，zui大值	3
DP 主站数量
集成	1
关于 CP	4
可运行的 FM 和 CP 数量（建议）
FM	8
CP，点对点	8
CP，LAN	10
时间
时钟
硬件时钟（实时时钟）	是
可缓冲和同步	是
每日偏差，zui大值	10 s; 典型值：2 s
缓冲持续时间	6 wk; 当环境温度为 40 °C 时
接通电源后时钟的显示	在断开电源后，时钟仍继续运行
缓冲后的时钟显示	在断开电源时，时钟仍正常显示时间。
运行时间计数器
数量	1
数字/数字条	0
值域	0 至 2 的 31 次方小时（在使用 SFC 101 时）
间隔尺寸	1 小时
保留	是; 每次重启时必须重新启动
时间同步
提供支持	是
在 MPI 上，主站	是
在 MPI 上，从站	是
在 DP 上，主站	是; 在 DP 从站中只是时间从站
在 DP 上，从站	是
在 AS 中，主站	是
在 AS 中，从站	是
在以太网上通过 NTP	是; 作为客户端
接口
USB 接口数量	0
并行接口数量	0
20 mA 接口数量 (TTY)	0
RS 232 接口数量	0
RS 422 接口数量	0
其他接口数量	1; 以太网，2 端口交换机，2*RJ45
1. 接口
接口类型	集成 RS 485 接口
物理组成	RS 485
电位隔离	是
接口处的电源供应（15 至 30 V DC），zui大值	200 mA
功能性
MPI	是
DP 主站	是
DP 从站	是
点对点联结	否
MPI
服务
PG/OP 通讯	是
路由	是
数据通讯	是
S7 基础通讯	是
S7 通讯	是
S7 通讯，作为客户机	否; 但是关于 CP 和可装载 FB
S7 通讯，作为服务器	是
传输速率，zui大值	12 Mbit/s
DP 主站
服务
PG/OP 通讯	是
路由	是
数据通讯	否
S7 基础通讯	是; 仅智能块
S7 通讯	是
S7 通讯，作为客户机	否
S7 通讯，作为服务器	是
等距离支持	是
等时模式	是; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行
SYNC/FREEZE	是
激活/禁用 DP 从站	是
可同时激活/取消的 DP 从站数量，zui大值	8
直接数据交换（横向连接）	是; 作为用户
DPV1	是
传输速率，zui大值	12 Mbit/s
DP 从站数量，zui大值	124
地址范围
输入端，zui大值	2 kbyte
输出端，zui大值	2 kbyte
每个 DP 从站的有效数据
输入端，zui大值	244 byte
输出端，zui大值	244 byte
DP 从站
服务
PG/OP 通讯	是
路由	是; 只对于主动接口
数据通讯	否
S7 基础通讯	否
S7 通讯	是
S7 通讯，作为客户机	否
S7 通讯，作为服务器	是; 只有单侧是已组态的连接
直接数据交换（横向连接）	是
DPV1	否
传输速率，zui大值	12 Mbit/s
自动波特率搜索	是; 只对于被动接口
传输存储器
输入端	244 byte
输出端	244 byte
地址范围，zui大值	32
每个地址范围的有效数据，zui大值	32 byte
2. 接口
接口类型	PROFINET
物理组成	以太网 RJ45
电位隔离	是
集成开关	是
端口数量	2
传输速率的自动计算	是; 10/100 Mbit/s
自动协商	是
自动交叉	是
气液冗余
提供支持	是
线路中断时的切换时间，类型	200 ms; PROFINET MRP
环路中的用户数量，zui大值	50
针对运行时间改变 IP 地址，提供支持	是
功能性
MPI	否
DP 主站	否
DP 从站	否
PROFINET IO 控制器	是; 同时也具备 IO 设备功能
PROFINET IO 设备	是; 同时也具备 IO 控制器功能
PROFINET CBA	是
开放式 IE 通讯	是; 通过 TCP/IP，ISO on TCP，UDP
网络服务器	是
HTTP 客户机数量	5
PROFINET IO 控制器
服务
PG/OP 通讯	是
路由	是
S7 通讯	是; 附带可装载 FB，多可组态连接：14，zui大实例数量 32
等时模式	是; OB 61 等时模式仅可选择在 PROFIBUS DP 或 PROFINET IO 中运行
开放式 IE 通讯	是; 通过 TCP/IP，ISO on TCP，UDP
传输速率，zui大值	100 Mbit/s
可连接的 IO 设备数量，zui大值	128
用于 RT 的可连接 IO 设备数量，zui大值	128
线路上的，zui大值	128
配有 IRT 和“高度灵活性”选项的 IO 设备数量	128
线路上的，zui大值	61
配有 IRT 和“高性能”选项的 IO 设备数量，zui大值	64
线路上的，zui大值	64
IRT，支持	是
共享设备，提供支持	是
支持按优先级启动	是
IO 设备数量，zui大值	32
激活/取消 IO 设备	是
可同时激活/取消的 IO 设备数量，zui大值	8
运行中更换的 IO 设备 (Partner-Ports)，支持	是
每台工具的 IO 设备数量，zui大值	8
无可移动存储介质的仪器交换	是
发送周期	250 μs，500 μs，1 ms；2 ms，4 ms（不适用于带有“高度灵活性”选项的 IRT）
更新时间	250μs 至512ms（取决于运行模式，详细信息请参阅设备手册“S7-300CPU31xC和CPU31x，技术数据”）
地址范围
输入端，zui大值	2 kbyte
输出端，zui大值	2 kbyte
每个地址范围的有效数据，zui大值
有效数据一致性，zui大值	1024 byte
PROFINET IO 设备
服务
PG/OP 通讯	是
路由	是
S7 通讯	是; 附带可装载 FB，多可组态连接：14，zui大实例数量 32
等时模式	否
开放式 IE 通讯	是; 通过 TCP/IP，ISO on TCP，UDP
IRT，支持	是
PROFIenergy，提供支持	是; 配备 SFB 73 / 74，可用于针对 I 设备的可载入式 PROFIenergy 标准
共享设备，提供支持	是
共享设备中的 IO 控制器的zui大数量	2
传输存储器
输入端，zui大值	1440 byte; 共享设备中的每个 IO 控制器
输出端，zui大值	1440 byte; 共享设备中的每个 IO 控制器
子模块
数量，zui大值	64
每个子模块的有效数据，zui大值	1024 byte
PROFINET CBA
非循环传输	是
循环传输	是
开放式 IE 通讯
开放式 IE 通讯，支持	是
连接数量，zui大值	8
系统使用的本地端口编号	0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964,65532, 65533, 65534, 65535
保持激活状态功能，提供支持	是
等时模式
节拍同步运行（应用程序至端口同步）	是; 通过 PROFIBUS DP 接口或 PROFINET 接口
通讯功能
PG/OP 通讯	是
数据集路由	是
数据通讯
提供支持	是
GD 圈数量，zui大值	8
GD 包数量，zui大值	8
GD 包数量，发送器，zui大值	8
GD 包数量，接收器，zui大值	8
GD 包大小，zui大值	22 byte
GD 包大小（一致性），zui大值	22 byte
S7 基础通讯
提供支持	是
每个任务的有效数据，zui大值	76 byte
每个任务的有效数据（一致性），zui大值	76 byte; 76 字节（对于 X_SEND 或 X_RCV）；64 字节（对于 X_PUT 或 X_GET作为服务器）
S7 通讯
提供支持	是
作为服务器	是
作为客户端	是; 通过集成 PROFINET 接口和可装载 FB，或通过 CP 和可装载 FB
每个任务的有效数据，zui大值	参见 STEP 7 在线帮助（SFB/FB 和 S7 通讯 SFC/FC 的共同参数）
S5 兼容通讯
提供支持	是; 通过 CP 和可装载 FC
开放式 IE 通讯
TCP/IP	是; 通过集成 PROFINET 接口和可装载 FB
连接数量，zui大值	8
01H 连接类型中的数据长度，zui大值	1460 byte
11H 连接类型中的数据长度，zui大值	32768 byte
各端口的多个被动连接，提供支持	是
ISO-on-TCP (RFC1006)	是; 通过集成 PROFINET 接口和可装载 FB
连接数量，zui大值	8
数据长度，zui大值	32768 byte
UDP	是; 通过集成 PROFINET 接口和可装载 FB
连接数量，zui大值	8
数据长度，zui大值	1472 byte
网络服务器
提供支持	是
HTTP 客户机数量	5
用户定义的网页	是
PROFINET CBA（在设定的额定通讯负载时）
CPU 通讯负载的额定设置	50 %
远程互连组的数量	32
主站/从站功能数量	30
所有主站/从站连接的总数	1000
所有进入主站/从站连接的数据长度，zui大值	4000 byte
所有离开主站/从站连接的数据长度，zui大值	4000 byte
设备内部和 PROFIBUS 互连的数量	500
设备内部和 PROFIBUS 互连的数据长度，zui大值	4000 byte
每个连接的数据长度，zui大值	1400 byte
使用非循环传输的远程互连
扫描频率：扫描间隔，zui小值	500 ms
进入互连的数量	100
离开互连的数量	100
所有进入互连的数据长度，zui大值	2000 byte
所有离开互连的数据长度，zui大值	2000 byte
每个连接的数据长度，zui大值	1400 byte
使用循环传输的远程互连
传输频率：传输间隔，zui小值	10 ms
进入互连的数量	200
离开互连的数量	200
所有进入互连的数据长度，zui大值	2000 byte
所有离开互连的数据长度，zui大值	2000 byte
每个连接的数据长度，zui大值	450 byte
通过 PROFINET 的 HMI 变量（非循环）
HMI 变量的可注册站点数量 (PN OPC/iMap)	3; 2 个 PN OPC/1 个 iMap
更新 HMI 变量	500 ms
HMI 变量数量	200
所有 HMI 变量的数据长度，zui大值	2000 byte
PROFIBUS 代理功能
提供支持	是
联结的 PROFIBUS 设备数量	16
每个连接的数据长度，zui大值	240 byte; 取决于从站
连接数量
全部	16
可应用于 PG 通讯	15
为 PG 通讯预留	1
可调整用于 PG 通讯，zui小值	1
可调整用于 PG 通讯，zui大值	15
可用于 OP 通讯	15
为 OP 通讯预留	1
可调整用于 OP 通讯，zui小值	1
可调整用于 OP 通讯，zui大值	15
可应用于 S7 基本通讯	14
为 S7 Basis 通讯预留	0
可调整用于 S7 Basis 通讯，zui小值	0
可调整用于 S7 基本通讯，zui大值	14
可应用于 S7 通讯	14
预留用于 S7 通讯	0
可调整用于 S7 通讯，zui小值	0
可调整的 S7 通讯，zui大值	14
实例总量，zui大值	32
可用于路由	X1 作为 MPI：zui大 10；X1 作为 DP 主站：zui大 24；X1 作为 DP从站（激活）：zui大 14；X2 作为 PROFINET：zui大 24
S7 消息功能
消息功能的可注册站点数量，zui大值	16; 取决于对 PG/OP 和 S7 基本通讯的组态连接
过程诊断消息	是
同时间活动的报警 S 组件，zui大值	300
调试功能测试
状态/控制
变量状态/控制	是
变量	输入、输出、标记、DB、计时器、计数器
变量数量，zui大值	30
其中的变量状态，zui大值	30
其中的变量控制，zui大值	14
强制
强制	是
强制，变量	输入、输出
变量数量，zui大值	10
组件状态	是; 多同时 2 个
各个步骤	是
停止点数量	4
诊断缓冲器
存在	是
条目数量，zui大值	500
可调整	否
其中的停电保险	100; 只保留后 100 个条目
可读取 RUN 中的条目数，zui大值	499
可调整	是; 10 至 499
已预设	10
维修数据
可读	是
环境要求
运行温度
zui小值	0 °C
zui大值	60 °C
组态
组态软件
STEP 7	是; V 5.5 以上版本
编程
编程语言
KOP	是
FUP	是
AWL	是
SCL	是
CFC	是
GRAPH	是
HiGraph®	是
操作备用装置	参见操作列表
箝位层	8
软件库
系统功能 (SFC)	参见操作列表
系统功能组件 (SFB)	参见操作列表
技术保护
用户程序保护/密码保护	是
模块加密	是; 配备 S7-Block Privacy
尺寸
宽度	40 mm
高度	125 mm
深度	130 mm
