齐全 西门子水晶连接器

用于将 PROFIBUS 节点连接到 PROFIBUS 总线电缆 安装方便 FastConnect 插头采用缘刺破连接技术，可确保短的组装时间 集成端接电阻 (6ES7 972-0BA30-0A0 中不具有) 通过带 Sub-D 接口的连接器可以连接编程器，无需额外安装网络节点

用于 PROFIBUS 的 RS485 总线连接器，可用于连接 PROFIBUS 节点或 PROFIBUS 网络部件到 PROFIBUS 总线电缆。

上海启水自动化科技有限公司 （西门子代理销售）

24小时销售技术服务热线：
：向阳（ 销售经理 ）
（Tel）：
工作(
（Fax）：
邮箱（Email）：


提供有各种类型的总线连接器，可优化用于连接的设备：

总线连接器具有轴向电缆引出线（180°），可用于如 PC 和 SIMATIC HMI OP，传输速率高达 12 Mbit/s，带集成的总线端接电阻 带垂直电缆引出线的总线连接器（90°）；

这种接头采用垂直电缆引出线（有或没有编程器接口），数据传输速率高达 12 Mbit/s，带集成的终端电阻。传输速率为 3、6 或12 Mbit/s 时，在带编程器接口的总线接头和编程器之间，需要使用 SIMATIC S5/S7 连接电缆。

有 30°电缆引出线的总线接头（经济型），无编程器接口，数据传输速率zui大为 1.5 Mbit/s，无集成的总线端接电阻。 PROFIBUS 快速连接 RS485 总线接头（90°或 180°电缆引出线），传输速率zui大为 12Mbit/s，采用缘刺破技术可实现快速简单安装（用于硬线和软线）。

总线连接器可直接插入到 PROFIBUS 站或 PROFIBUS 网络组件的 PROFIBUS 接口（9 针 Sub-D 接口）中。

可使用 4 个端子在插头中连接进入和离开的 PROFIBUS 电缆。

通过从外部清晰可见的便于接触的开关，可以连接总线连接器中集成的总线端接器（不适用于 6ES7 972-0BA30-0A0）。在此过程中，连接器中的进线和出线总线电缆是分开的（隔离功能）。

必须在 PROFIBUS 网段的两端进行这种连接。

特性

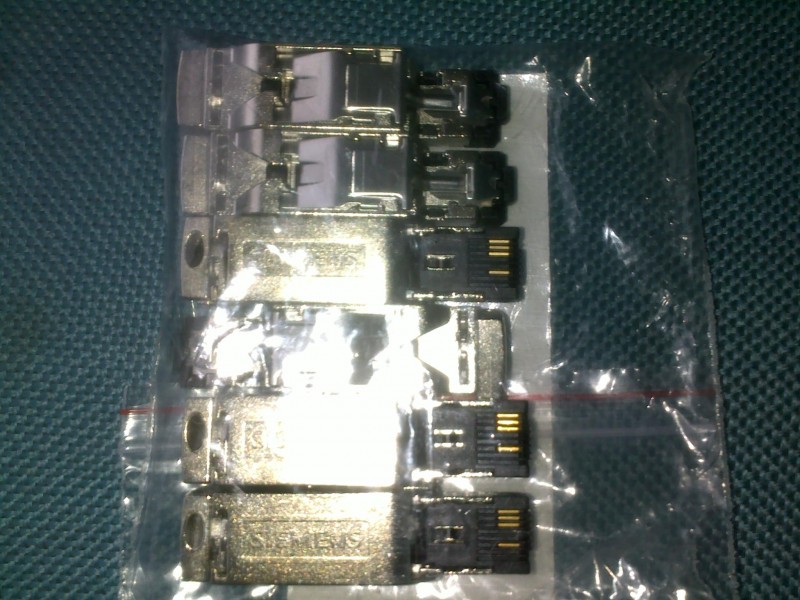

■ 通过工业以太网 FC 安装用线缆 2 x 2 可在不使用转接技术的情况下直接连接距离在 100
m 以内的设备
■ 无需使用专用工具即可方便地连接（压接触点）4 芯安装用双绞线 （100 Mbit/s）
■ 通过可见的连接区域以及带颜色标记的压接处可以避免连接错误

用途
■ 是将 RJ45 插接器直接在现场连接的解决方案
■ 采用 FastConnect 系统进行安装可节约时间，且不会出错
■ 精雕细琢的 FastConnect 系统由工业以太网 FastConnect 插接器和内涵丰富的
FastConnect 线缆产品构成，可提供已通过相应 UL 认证并且符合 PROFINET 标准的证
