NHR-1300 NHR-1300A PID调节器

NHR-C-14-X/X NHR

            麦克传感器有限公司------ 成立于1993年，是中国半导体压阻式OEM压力传感器的行业领袖。公司成立以来，秉承技术创新和管理创新的精神，成功开发出并规模化生产OEM压力传感器，智能压力变送器，测量和控制仪表等高品质产品，将国际先进的总线操作、宽温度数字补偿、非线性校正以及数据采集技术完美结合，开发生产上百种产品，成为世界公认的高品质可信赖的压力传感器、变送器和系统解决方案的杰出供应商。

 NHR-1300A-14-X/X NHR-1300A-14-X/1 NHR-1300A-14-X/2

NHR-1300B-14-X/X NHR-1300B-14-X/1 NHR-1300B-14-X/2
NHR-1300C-14-X/X NHR-1300C-14-X/1 NHR-1300C-14-X/2

概述

NHR1300系列傻瓜式模糊PID调节器采用模块化结构方案，结构简单、操作方便、高，适用于塑料、食品、包装机械等行业。 单通道输入，双屏LED数码显示。 具备33种信号输入功能，可任意选择输入信号类型，0.3％级测量精度。 热电阻\热电偶信号分辨率可切换：1℃或0.1℃。 具备上下限报警/偏差报警功能，带LED报警灯指示。 带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制输出有多种方式可选，控制准确。 支持RS485通讯接口，采用标准MODBUS RTU通讯协议。 带DC24V馈电输出，为现场变送器配电。 输入、输出、电源、通讯相互之间采用光电隔离技术。 具备多种外形尺寸及样式供用户选择。 参数设定密码锁定，参数设置断电保存。

仪表面板

160*80mm(A型) 80*160mm(B型) 96*96mm(C型) 96*48mm(D型) 48*96mm(E型) 72*72mm(F型) 48*48mm(H型)

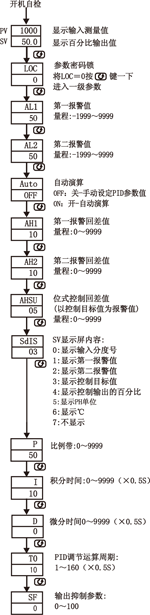

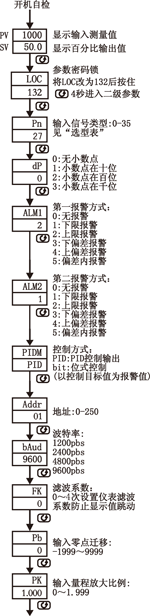

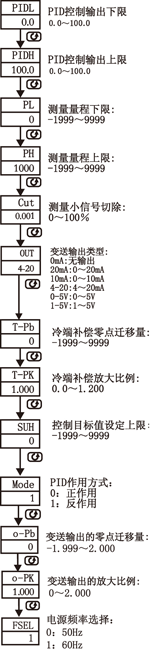

参数功能

注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

仪表接线图

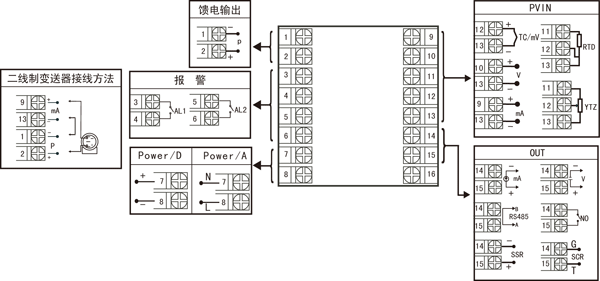

图一       规格尺寸为A、B、C、D、E型接线图 注：横竖式仪表后盖接线端子方向不一样，见示意图1。

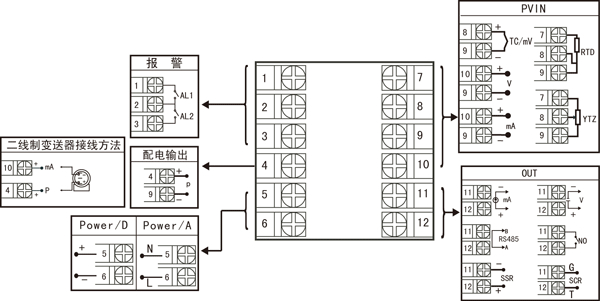

规格尺寸为F型接线图

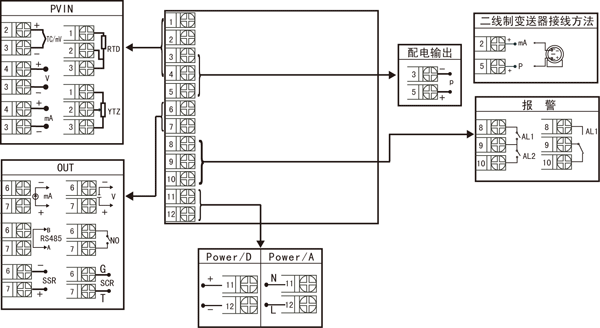

规格尺寸为H型接线图

注：上述接线图中在同一组端子标有不同功能的，只能选择其中一种功能。如RS485通讯功能和控制输出功能在同一组OUT接线端子上，只能选择一种。若两者需同时存在时，控制输出只能选择开关量输出且接线端子在AL2上。

仪表选型

NHR-1300□-□-□/□/□( )-□-( )         ① ② ③ ④ ⑤    ⑥  ⑦

①规格尺寸 ②输入分度号 代码 宽*高*深 代码 分度号（测量范围） A B C D E F H 160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式） 96*48*110mm（横式） 48*96*110mm（竖式） 72*72*110mm（方式） 48*48*110mm（方式） 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃） 线性电阻0～1KΩ(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999)  0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) 内部保留 内部保留 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) 内部保留 0～10V (-1999～9999) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 ③控制输出（OUT） 代码 输出类型（负载电阻RL） 0 1 2 3 4 K1 K3 K4 D1 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 继电器接点输出 单相可控硅过零触发脉冲输出 固态继电器驱动电压输出 RS-485通迅接口（Modbus） ④报警点数（继电器触点输出） 代码 报警限数 X 1 2 无输出 1限报警 2限报警 ⑤配电输出 代码 配电输出（输出电压） X P 无输出 配电输出 如“P（24）”表示馈电输出24V。 ⑥供电电源 代码 电压范围 A D AC/DC 100-240V (50/60Hz) DC 20-29V ⑦备注 无备注可省略

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。 2、仪表进行信号切换时需要通过对壳体内部短路环进行设置，为了您的操作方便，请在订货时务必注明输入信号类型。 3、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。 例1：NHR-1300A-14-0/2/P(24)-A 例2：NHR-1300C-27-K1/X/X-D
