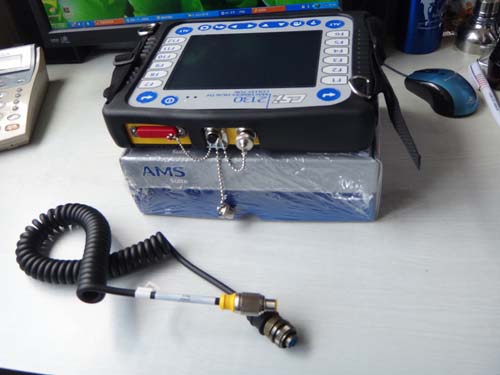

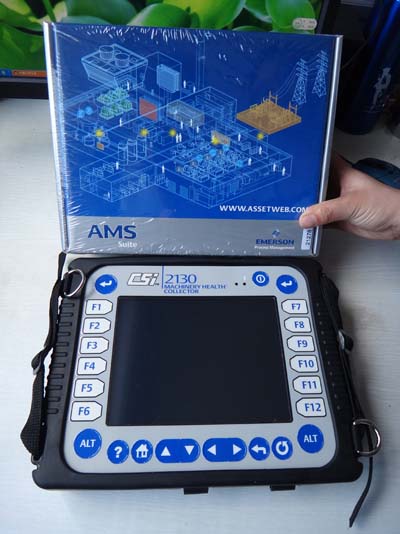

CSI2130 CSI2130 机械状态分析仪

  北京樽祥科技有限责任公司(简称“樽祥科技”)成立于2008年，是一家致力于为客户提供分析仪器与检测设备的供应商，以及为工业生产提供自动化控制系统、仪器仪表和整合相关产品。樽祥科技自成立以来，向国内企业引进美国和欧洲等技术产品，协同国内企业努力提高民族工业设备的技术含量和自动化控制水平。

  樽祥科技作为Emerson、Siemens、Megger、Mikron和Spinner等众多工业品牌的代理商，樽祥和的公司有着广泛的技术合作，如企业GE,BP,P&G,DOW CHEMICAL,EXXON,BASF,DUPONT,UCB,UNILIVER,CNPC,SINOPEC等。

  樽祥科技拥有技术解决方案的技术人才及良好售后服务，具有从事过程控制仪器仪表、检测仪器和控制系统总成套的能力，已成功地为用户提供各种规模的自动控制成套设备和仪器仪表。

  樽祥科技自成立以来已成功地为200多家石化、电力、冶金、环保等行业的企业用户以及大专院校、科研机构提供高品质的产品和服务。通过这些合作，我们为客户带来了可观效益，同时也为公司赢得了来自客户的广泛赞誉和好评。无论是技术人员、工程师、还是科研、教学人员，都通过使用樽祥所提供的产品出色地完成了工作，并扩展了个人能力。

  樽祥科技拥有专业的技术服务团队，在国内外技术专家的支持下，向客户提供量身定制的*信息化解决方案的咨询和系统集成，以帮助客户实现高效、经济的运行。

  樽祥科技的现场服务工程师可以帮助您选择很合适的设备、为您培训日常维护和操作人员，并协助您发现并排除故障。樽祥以值得信赖的技术能力为客户解决问题。

  樽祥科技拥有丰富经验的销售和技术支持团队，同时在北京、上海等地设有办事处，能为客户提供24小时的现场响应服务。

  樽祥科技的产品在各种不同的领域中为专业人员提供帮助，下面仅列举其中主要产品典型应用的简要描述：

  l 为各类工业企业生产提供离线的、和在线的设备状态监测方案，配合樽祥的多功能测振仪,电缆故障检测仪,电机故障检测,轴承检测,振动检测,油液分析，色谱分析，黑体炉等相关国内外检测设备和产品，全面管理企业设备状态，实现设备预知维修;

  l 与多家大专院校和科研机构合作，樽祥致力于引进国外工业状态监测设备产品和技术，为科研机构的技术研发工作提供技术支持平台。

  l 樽祥科技拥有设备状态监测和故障诊断专业的技术服务人员，在国内外技术专家的支持下推出电气设备诊断技术、振动与动平衡技术、油液监测技术等百余种技术服务解决方案。

为什么振动分析能帮助到我们的现场维修？

对于维修部门来说，我们希望我们的维修是富有成效的。
1.修理的是的确该修的设备；
      (我们能在设备损坏到一定程度前把它找出来)
      (我们所修的设备都的确存在问题)
2.修理时我们对故障的位置有一定把握；
3.修理后设备的运行情况良好；

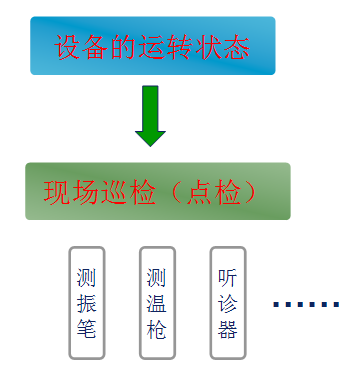

我们需要准确知道设备的运转状态

虽然现场巡检可以发现很多故障，但我们还是需要提高我们对设备状况了解的精度。

通过采集机器状态数据以分析
机器有否故障？
故障有多严重？
是否需要维修？
可能的故障原因？

准确快速诊断轴承故障是CSI振动分析仪的强项，但不是它的功能……

　　周期性的振动测量是有效的机械状态管理的基础，与其它无损监测技术相比，振动频谱提供了更多的旋转机械状态信息。对拥有数量庞大、型号众多旋转机械的企业来说，樽祥公司新推出的上的ZX2130A2系列双通道振动数据采集器就是理想的选择。重量轻、结构牢固、速度快、技术，该产品创造了机械振动监测领域的典范。
的数字信号处理器芯片，为工业领域实现速度快的振动数据采集。通过减少大量的数据采集时间，简化分析过程，大大提高生产效率。
PeakVue 是全新的数字技术。轴承和轮齿裂缝、磨擦、磨损、或故障早期的冲击，运用PeakVue 技术可测量频率并同时获得准确的幅值。不仅故障得到预先的警告，而且故障严重程度也可进行趋势测量。对于低速机械以及复杂的齿轮箱，这
点尤其重要。PeakVue 提供早期准确的检测，更加利于维修和更换的计划性，降低成本，避免停机，减少备件。
所有的振动信息传送回RBMware®设备健康管理平台，进行诊断、趋势分析，并与其它状态检修技术对照比较，确定故障根源，并实施校正作业。
该系列振动数据采集器，还是功能强大的双通道动态信号分析仪。配置动平衡和激光对中选件，它们又是高性能的现场动平衡仪和激光对中仪。因此该系列数据采集器功能扩展性强。
其独有的PeakVue轴承及齿轮分析技术和低速测量（SST）诊断技术，以及瞬态测量技术等，为故障诊断提供了强大的分析工具，使分析人员如虎添翼。彩色大屏幕显示和便捷的操作使数据采集和诊断工作告别繁琐枯燥，变得轻松愉快。

采集器物理性能
内存32 兆，用于操作系统和数据储存，可用闪存卡扩展
NiMH 电池，工作8 小时，重新充电3 小时
便携2.04 公斤，长宽厚为 203mm X 260mm X 48mm
146mm X 108mm 彩色LCD 显示器 / 分辨率为640 X 480 / 带背光
大尺寸按键，包括12 个软功能键，上下文相关帮助
密封外壳（IP65）
多种通讯方式，包括USB 口、以太网、串行或Email 数据文件

采集器数据采集功能
幅值量程自动设置
平均方式：正常、峰值保持、阶数追踪、时间同步、负平均
分析频宽80kHz ；分辨率可达12800线
A/D 转换为16 位精度，动态范围超过96dB（对特定的应用，配合模拟积分可大于120dB）
供ICP传感器的20伏2毫安电源
内置电压输入“缓冲”
转速TTL 输入，内置用于非TTL 信号的调理，可调整触发
虚拟转速，为隐藏的轴产生转速脉冲
双通道，既完全兼容，又可组态

采集器分析功能
交互式数据采集参数设置，帮您成为分析
动态分析的值包括：通频值、频谱、波形、12 个分析参数、1/3 倍频程、A加权、相位、伯德 / 奈奎斯特图
真正细化可提供高达300,000 线的分辨率
内置PeakVue 功能和调制解调功能，可对滚动轴承和齿轮故障进行早期诊断
低速测试（SST）技术，可以用于分析转速为10RPM 的设备
变速分析，对定转速和变转速的诊断同样强大
同时双通道采集，和带滤波的轴轨迹分析
交叉通道可测量同步交叉通道相位和相干性

PeakVue准确诊断轴承齿轮早期故障

　　PeakVue轴承齿轮分析技术是捕捉给定时间间隔里时域波形峰值的振动信号分析方法。
当出现金属对金属的撞击时，会出现应力波。早期的疲劳部落、齿轮和轴承缺陷、摩擦磨损等都会产生应力波。PeakVue正是采集和监测这些短暂的应力波，获得振动频率及准确的幅值。
解调技术是发现轴承和齿轮早期故障的有力工具，然而PeakVue技术比解调技术更优越。PeakVue可以被设置为类似于在中频范围（6,000～30,000rpm）的解调方法。但是与解调不同的是，PeakVue保持了冲击事件中的实际信号值，因此可以对故障严重程度作趋势测量。再者，轴承和齿轮磨损开始阶段的产生应力波幅值非常高，持续时间非常短，超出了调制解调的灵敏限，调制解调是无法有效测试的。同时PeakVue并不限于中频范围，它可以监测高速和非常低速的冲击故障，因此是低速设备监测的一个好方法。
PeakVue技术的应用可以提高预知维修工作的效果，通过早期发现故障，更加有利于维修和更换的计划性，降低运行成本，减少停机时间和备件库存。

 数据采集器技术参数一览
