Teletest^{Focus +}长距离管道超声导波聚焦检测系统

英国TWI集团----为您提供上的技术支持
长距离管道超声导波聚焦检测系统

一、长距离管道超声导波聚焦检测系统 技术：

●  Teletest^{Focus  +}系统开发设计：英国焊接研究所（TWI）

● 应用特点：可不开挖、不拆保温层，对埋地管道内外腐蚀进行快速检测；

● 检测：一次长可检测到上百米的距离；
  ● 多模块设计--L波、T波双重检测，不会造成漏检；

● 采用新超声相控阵聚焦技术，检测精度可达管道横截面积的3%；

● 管道缺陷横向及轴向定位；

● 检测管径范围：1.5" ～ 48"可选；

● 锂电池供电，主机自动采集数据；

● 探头使用温度高达160℃（理想状态是：5-125℃，加高温垫圈可以提高工作温度）；

●  TWI集团强大的技术支持及后续开发升级能力；

二、长距离管道超声导波聚焦检测系统 技术参数：
  ● 检测管道类型：无缝管、纵缝管、螺旋焊管等；
  ● 管道情况：埋藏管道、水下管道、高架管道、带有套管的管道、垂直水平管道、岩棉保温层、

环氧树脂层、沥青环氧树脂涂层、PVC涂层、油漆涂层等；
  ● 管道直径：2-48"为标准型号，48-72"可定做；

● 自动识别纵波和扭转波，可区分管道的腐蚀情况和管道的特征（焊缝、支撑、弯头、三通）；
  ● 使用温度范围：5-160℃；
  ● 缺陷定位类型：外部腐蚀、内部腐蚀或冲蚀、环向裂纹、焊缝错边、焊接缺陷、疲劳裂纹；
  ● 检测精度：管道横截面积的3%；

● 定位精度：±10cm；
  ● 检测距离：理想状况下±180米；

三、长距离管道超声导波聚焦检测系统

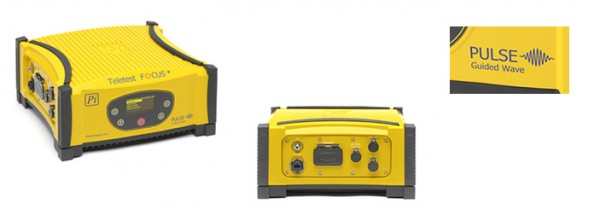

1、Teletest长距离管道超声导波聚焦检测系统 主机：

主机为新设计的24通道多模式的系统，是在以前的性能优良的12通道的基础上改进型号，与12通道具有相同的操作方式，但是其能力却增加了50%以上，为更大的检测距离和更高的精度提供强大的电压。
  该设备能够产生导波技术中使用三种主要的波形，纵向、扭转和弯曲波。同样被设计作为相控阵，使其超声声束聚焦到一点以提高缺陷的检测和鉴别能力。通过发射一个不对称的信号进入弯头，将以与直管相同的方式检验管道的弯头，超声波可以被聚焦到弯头的某一点上。
2、电池供电
  Teletest系统的高能量输出意味着需要外接的电力系统，但是，对于流行的需求，Ｐi公司已经研制使用电池块供电，使用时间可达8个小时，独特的技术确保了zui小的尺寸和轻的重量。典型充电时间为6小时，并且适合空运。

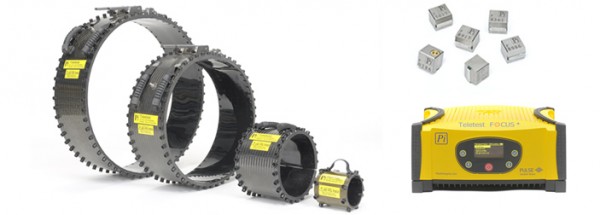

3、膨胀圈
  的膨胀圈比原来的要薄，重量是目前的25%，更加柔性，既可以平板放置，也可以卷成需要的圈放置。
4、多模式模块
  新设计的模块可以安装五个传感器，两个用于产生T波，三个用于产生L波。因此，使得在发射一个模式的同时可以接收相同或不同的模式，大的增加了缺陷的检出率和减少伪陷的误判率。
5、高温能力
  新设计的圈和模块使得使用温度可以高达160度，比原来的125度高很多。
6、新软件
  2.0版本的软件与新的硬件相匹配，当然也可以使用在现有的设备上，操作环境为Windows™ 2000/XP ，并且能够进行实时的采集和快速地自动特征分析，尤其是适合于多频应用，还有自动报告生成功能，大大的提高检验效率。
