 热电偶/热电阻

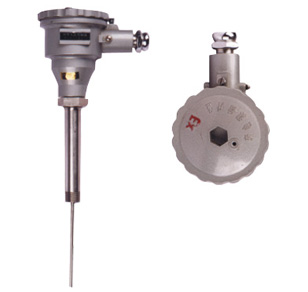

 隔爆式热电偶
型号：WR 系列
 详细资料 |
|
一、概述
工业用隔爆热电偶是一种温度传感器，在化学工业自控系统中应用广，通过温度传感器，可将控制对象的温度参数变成电信号，传送给显示、记录和调节仪表，对系统检测调节和控制。
在化工厂，生产现场半有各种易燃、易爆等化学气体、蒸气，如果使用普通的热电偶非常不安全，易引起环境气体爆炸。因此，在这些场合必须使用隔爆型热电偶作温度传感，本公司生产的隔爆型热电偶产品适用在dⅡBT4 温度组别区间内具有爆炸性气体危险的场所内。
本公司生产的隔爆热电偶技术性能符合ZBN11002-87工业热电偶技术条件和ZBY300-85工业热电偶分度表及允许误差，同时产品均符合爆炸性环境用防爆电器设备通用要求GB3836.1-83和GB3836.2-83标准，由仪器仪表防爆安全监督检验站对产品的图样、技术条件、样机进行专门的审定和批准、并发给防爆合格证。隔爆热电偶合格证号为：GYB9911
目前本公司生产的工业用隔爆热电偶有镍铬－镍硅（K型）和镍铬－铜镍（E型）两种。
二、工作原理和基本结构
隔爆热电偶和可拆卸热电偶的结构、原理基本相同，所区别的是，隔爆型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合防爆标准。所以，当接线盒内部的爆炸性混合气体爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散－－传爆。
由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4防爆类别范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
三、主要技术参数
1.测量范围及允差
|
类 别
|
代号
|
分度号
|
测量范围(℃)
|
允 差（Ⅱ级）
|
|
镍铬－镍硅
|
WRN
|
K
|
-40～800
|
-40℃～ +333℃±2.5℃
333℃～800℃±0.0075|t|
|
|
镍铬－铜镍
|
WRE
|
E
|
-40～600
|
-40℃～ +333℃±2.5℃
333℃～600℃±0.0075|t|
|
注：1. ＂t＂为感温元件测温度。
2. 防爆标志和外壳防护等级
防爆标志：dⅡBT4
外壳防护等级：ＩP54（GB4208标准）
四、防爆标志、类别、级别和温度组别
1.隔爆热电偶的防爆标志表示方法
2.电气设备的类别、级别和温度组别说明：
电器设备分为二类：Ｉ类－－煤矿井下用电气设备；
Ⅱ类－－工厂用电气设备。
3.防爆级别
隔爆热电偶的防爆级别按其适用于爆炸性气体混合物zui大安全间隙分为A、B、C三级。
4.温度组别
隔爆热电偶的温度组别按其外露部分zui高表面温度分为T1～T6六组。
|
温度组别
|
允许zui高表面温度（℃）
|
|
T1
T2
T3
T4
T5
T6
|
450
300
200
135
100
85
|
五、型号规格
|
类别
|
型号
|
分度号
|
测量范围
（℃）
|
保护管材料
|
规格
|
热响应时间τ0.5（s）
|
公称压力（MPa）
|
结构特征
|
|
总长L（mm）
|
置深I（mm）
|
|
镍铬－镍硅热电偶
|
WRN-240
|
K
|
-40～800
|
1Cr18Ni9Ti
不锈钢
0Cr18Ni12Mo2TI不锈钢
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
<90
|
10
|
隔爆接线盒
固定螺栓安装螺纹M27×2
|
|
WRN2-240
|
|
镍铬－铜镍热电偶
|
WRE-240
|
E
|
-40～600
|
|
WRE2-240
|
|
类别
|
型号
|
分度号
|
测量范围
（℃）
|
保护管材料
|
规格
|
热响应时间τ0.5（s）
|
公称压力（MPa）
|
结构特征
|
|
总长L（mm）
|
置深L（mm）
|
|
镍铬－镍硅热电偶
|
WRN-440
|
K
|
-40～800
|
1Cr18Ni9Ti
不锈钢
0Cr18Ni12Mo2TI
不锈钢
|
300
350
400
450
550
650
900
1150
1650
2150
|
150
200
250
300
400
500
750
1000
1500
2000
|
<90
|
2.5
|
隔爆接线盒
固定法兰
|
|
|
|
