 热电偶/热电阻

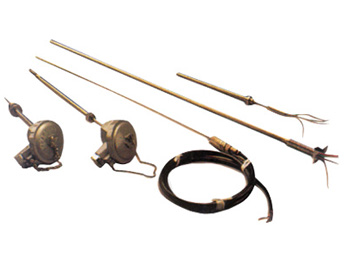

铠装热电偶
型号：WRK系列
 详细资料 |
|
一、概述
铠装热电偶具有能弯曲，耐高压，热响应时间快和坚固耐用等许多优点，它与可拆卸式热电偶一样作为测量温度的变送器，通常和显示仪表，记录仪表和电子调节器配套使用，同时，亦可以作为可拆卸式热电偶的感温元件。它可以直接测量各种生产过程中从0～800℃范围内的液体，蒸汽和气体价质以及固体表面的温度。
二、工作原理和基本结构
铠装热电偶的工作原理和基本特性与普通热电偶相同。
铠装热电偶的结构原理是由导体、高缘氧化镁外套1Cr18Ni9Ti不锈钢保护管，以多次一体拉制而成。
铠装热电偶主要由接线盒、接线端子和铠装热电偶芯子组成基本结构，并配以各种固定装置组成。
铠装热电偶分露端式、缘式、接壳式三种：
1.铠装热电偶材料结构形式
2.测量端（热端）结构形式
3.固定装置型式
铠装热电偶固定装置有：固定卡套式，可动卡套式，固定法兰式，可动法兰式四种结构形式。
卡套螺纹接头：
注:括号内的数字这档规格一般不予采用,如需要作特殊规格订货。
为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需要,用户可以根据实际情况特殊订货。
注:愉的规格一般不予采用。仅用于特殊订货。
4.铠装热电偶接线盒形式:
铠装接线盒目前有简易式、防水式、手柄式、小接线盒式、接插式、补偿导线式多种结构型式。
三、主要技术参数
1.测量范围和允差
注:(1) |t|为被测温度的值
(2)分度号为T的产品需要与公司协商订货
2.铠装热电偶热响应时间
铠装热电偶热响应时间不大于下表的规定:
3.缘电阻
当周围空气湿度为15～35℃,相对湿度不大于80%时,缘型铠装热电偶的偶丝与外套管之间的缘电阻值应符合下表的规定:
4.可挠度
铠装热电偶的可挠曲率半径不小于其外径的5倍。
5.铠装热电偶的外径和名义长度标准规定格如下表:
|
铠装热电偶外径d(mm)
|
|
Ф8
|
Ф6
|
Ф5
|
Ф4
|
Ф3
|
|
50
75
100
150
200
250
300
400
500
750
1000
|
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
|
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
|
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
|
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
10000
15000
|
注:(1)直径Ф3mm缘式铠装热电偶名义总长L不得大于10000mm。
(2)直径Ф2mm铠装热电偶须和本公司协商订货。
四、型号规格
1.无固定装置式铠装热电偶
注:套管外径d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
2.固定卡套螺纹装置式铠装热电偶
注:套管外径d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
3.可动卡套螺纹装置式铠装热电偶
注:套管外径d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
(2)"#":型号387与388套管径为Ф3、Ф4mm。
4.固定卡套法兰装置式铠装热电偶
5.可动卡套法兰装置式铠装热电偶
|
名 称
|
型 号
|
分 度 号
|
测量端形式
|
|
单支镍铬-铜镍
|
WREK-501
WREK-531
WREK-581
WREK-591
|
E
|
缘式
|
|
WREK-502
WREK-532
WREK-582
WREK-592
|
接壳式
|
|
双支镍铬-铜镍
|
WREK2-531
|
缘式
|
|
WREK2-532
|
接壳式
|
|
单支镍铬-镍硅
|
WRNK-501
WRNK-531
WRNK-582
WRNK-592
|
K
|
缘式
|
|
WRNK-502
WRNK-532
WRNK-582
WRNK-592
|
接壳式
|
|
双支镍铬-镍硅
|
WREK2-531
|
缘式
|
|
WREK2-532
|
接壳式
|
|
单支铜-铜镍
|
WRCK-501
WRCK-531
WRCK-581
WRCK-591
|
T
|
缘式
|
|
WRCK-502
WRCK-532
WRCK-582
WRCK-592
|
接壳式
|
|
双支铜-铜镍
|
WREK2-531
|
缘式
|
|
WREK2-532
|
接壳式
|
注:套管外径d(mm):Ф2、Ф3、Ф4、Ф5、Ф6、Ф8。
6.无固定装置多对式铠装元件热电偶
|
名 称
|
型 号
|
分 度 号
|
测量端形式
|
|
镍铬－康铜多对式铠装元件热电偶
|
WREK-1313
WREK-1314
WREK-1315
WREK-1316
|
E
|
缘式
|
|
WREK-1323
WREK-1324
WREK-1325
WREK-1326
|
接壳式
|
|
镍铬－镍硅多对式铠装热电偶元件
|
WRNK-1313
WRNK-1314
WRNK-1315
WRNK-1316
|
K
|
缘式
|
|
WRNK-1323
WRNK-1324
WRNK-1325
WRNK-1326
|
接壳式
|
注：（1）多对式铠装元件外径Ф3、Ф3mm二种。
（2）多对式热电偶分三对、四对、五对、六对四种规格。
 |
|
|
