一、概述
工作用热电作为温度测量和调节的传感器，通常用业和显示仪表或电子调节器配套使用，以直接测量各种生产过程中的0～1800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
根据规定，我公司生产的热电偶符合IEC标准分度号的铂铑30-铂铑6，铂铑10-铂，镍铬-镍硅，镍铬-铜镍四大类普通型、统一设计型热电偶。希望用户在选用本公司产品时，优先选用IEC标准的产品，如有特殊要求，请特别注明。
二、工作原理和基本结构
1.工作原理 热电偶的工作原理是两种不同成份的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电势。如果热电偶的测量端（感受被测温度的端叫测量端）与参与端（处于已知温度端叫参比端或叫冷端）存有温差时，显示仪表将会显示出热电偶产生的热电势所对应的温度值。
热电偶的热电势将随着测量端温度的升高而增加。热电势的大小只和热电偶导体材质和两端的温差有关，与热电的和长度，直径无关。
2.基本结构 热电偶的外形因需要而各不相同,但基本结构却是大致相同的。通常由接线盒、接线端子、保护管、缘套管、热电组成基本结构，并配以各种固定装置组成。
三、主要技术参数
1.热电偶公称压力
一般是指在工作温度下保护管所能承受的静态外压而不破裂。容许的工作压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测介质的流速与种类等有关。
2.热电偶zui小置入深度
热电偶的zui小置入深度应不小于其保护管外径的8～10倍。（特殊产品例外）
3.热电偶缘电阻
常温缘电阻的试验电压为直流500V±50V，测量常温缘电阻的大气条件为温度15～35℃，相对温度4%-5%，大气压力86～106kPa(放置时间不于2小时)。
a.对于长度超过1米的热电偶,它的常温缘电阻值与其长度的乘积不小于100MΩ.m
即: Rr.L≥100MΩ.m L>lm
式中 Rr.L--热电偶的常温缘电阻值(MΩ)
L--热电偶的长度 (m)
b.对于长度等于或不足1米的热电偶,它的常温缘电阻值应不小于100MΩ
4.上限温度缘电阻
热电偶的上限温度缘电阻应不小于下表规定:
|
上限温度tm(℃)
|
试验温度tm(℃)
|
电阻值(MΩ)
|
|
100≤tm<300
|
t=tm
|
10
|
|
300≤tm<500
|
t=tm
|
2
|
|
500≤tm<850
|
t=tm
|
0.5
|
|
850≤tm<1000
|
t=tm
|
0.08
|
|
1000≤tm<1300
|
t=tm
|
0.02
|
|
tm≥1300
|
t=1300
|
0.02
|
5.热响应时间
在温度出现阶跃变化时,热电偶的输出变化至相当于该阶跃变化的50%所需要的时间,通常用τ0.5表示。
四、热电偶的分类
1.按固定装置型式分类
热电偶作为主要测温手段，用途十分广泛，因而对固定装置和技术性能有多种要求，因此热电偶的固定装置分为六种：无固定装置式、螺纹式、固定法兰式、活动法兰式、活动法兰角尺形式、锥形保护管式六种。
2.按装配及结构方式分
根据热电偶的性能结构方式可分为：可拆卸式热电偶、隔爆式热电偶、铠装热电偶和压弹簧固定式热电偶等特殊用途的热电偶。
五、测量范围和允差
注:t为感温元件的实测温度
六、型号规格
1.无固定装置式热电偶
a)无固定装置式(1)热电偶
注:(1)结构牲:非置入部份为碳钢20#
(2)直径Ф25mm为双层瓷套管。
b)无固定装置式（2）热电偶
注：（1）热响应时间τ0.5<90秒。
（2）-40℃～+800℃保护管材料1Cr18Ni9Ti，-40℃～＋1000℃保护管材料1Cr25Ti。

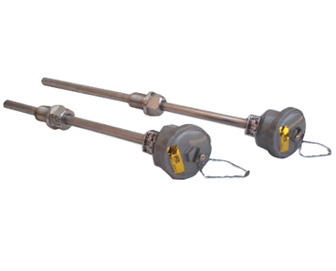

2.螺纹式热电偶
注:(1)-40℃～＋800℃保护管材料1Cr18Ni9Ti,-40℃～+1000℃保护管材料1Cr25Ti。
3.活动法兰式热电偶
注：（1）-40℃～+800℃保护管材料1Cr18Ni9Ti，-40℃～+1000℃保护管材料1Cr25Ti。
4.固定法兰（a）、（b）热电偶
|
产品型号
|
固定法兰
|
|
代号
|
D0
|
D1
|
D2
|
H
|
|
WRN-430
|
a
|
Ф105
|
75
|
Ф55
|
Ф16
|
|
WRN2-430
|
|
WRE-430
|
|
WRE2-430
|
|
WRN-430A
|
b
|
Ф95
|
65
|
Ф36
|
Ф16
|
|
WRE2-430A
|
|
WRE-430A
|
|
WRE2-430A
|
|
WRN-431
|
Ф115
|
Ф85
|
Ф65
|
Ф16
|
|
WRN2-431
|
|
WRE-431A
|
|
WRE2-431A
|
5.活动法兰角尺形热电偶
注：（1）-40℃～+800℃保护管材料1Cr18Ni9Ti，-40℃～+1000℃保护管材料1Cr25Ti。
（2）活动法兰盘尺寸可参照活动 法兰式热电偶。
另外：为了适应不同行业对固定法兰盘的焊接结构、尺寸不同的需要，本厂可为用户提供特殊标准法兰型的热电偶。
6.固定锥形保护管式热电偶
固定螺纹锥形保护管型根据螺纹规格的不同而分（a）、（b）两种热电偶，固定螺纹的规格如下：
固定螺纹锥形保护管（a）、（b）热电偶
注：（1）热响应时间τ0.5<90秒。631为原630的改进型，改进后的型号采用深盲孔技术，测量端不再焊接，并用IEC标准。
产品选型及订货须知
1.在选用及订货时，请注明（a）产品型号 （b）分度号 （c）保护材料及规格（直径）（d）保护管总长L及置入深度（I） (e)固定装置型式 （f）产品实际测温范围
2.螺纹式固定装置型式在订货时不标注均为固定外螺纹M27×2，（其余螺纹固定型式均需注明，其中可动外螺纹M27×2与可动内螺纹M27×2只适用Ф16保护管）
3.因用户特殊需要而与上述产品型号不符者，需要专门制造的产品，请注明您的特殊技术要求，来（或函）与我公司有关责任部门联系特殊订货。
特殊用途热电偶
1.简易小型热电偶
（1）铂热电偶元件
|
热电偶别
|
产品型号
|
分度号
|
测量范围
|
保护管材料
|
规 格
|
|
总长L（mm）
|
置深I（mm）
|
|
铂铑10--铂
|
WRP-100
|
S
|
0～1300
|
高铝质
|
252
|
225
|
注：热响应时间τ0.5<45秒
（2）010型热电偶感温元件
注：（1）热响应时间τ0.5<3秒
（2）WRN-010各WRE-010型元件丝材直径Ф1.2～Ф2mm,可带瓷接线板全套订购，亦可不带瓷接线板。主要供用户维修作更换的元件使用。
2.WRET-01型压簧固定式镍铬-铜镍热电偶。
WRET--01型压簧固定式镍铬-铜镍热电偶通过压簧通过压簧将热电偶端部与被测物表面紧贴，以提高测量的可靠性和准确性。若与显示仪表等配套使用可直接测量0～400℃范围的温度，热电偶带有软性延长导线，可以自由变曲具有时间常数小，使用方便等特点，适用于塑料挤出机、轻纺、食品等工业。
WRET--01型热电偶的基本原理，分度特性及允许偏差，参比端（冷接点）温度补偿，以及与显示测量仪表的连接法均与普通热电偶相同。
基本结构由保护管、锁紧卡套、弹簧、卡套、卡紧螺钉、连接螺栓、热电偶补偿导线等组成。
WRET--01压簧固定式热电偶的型号规格
|
型号
|
分度号
|
测量范围（℃）
|
热响应时间τ0.5(秒)
|
保护管材料
|
|
WRET-01
|
E
|
0-400℃
|
< 5
|
不锈钢1Cr18Ni9Ti
|
|
规 格
|
连接螺栓12（毫米）
|
|
总长L（毫米）
|
保护管I1（毫米）
|
|
1000
1500
2000
2500
3000
3500
4000
|
30
30
30
30
30
30
30
|
35或70
|
|
1000
1500
2000
2500
3000
3500
4000
|
60
60
60
60
60
60
60
|
3.WRET-02镍铬-铜镍热电偶
WRET-02型镍铬-铜镍热电偶（分度号E）用于测量0～400℃范围内的气体温度。该热电偶无接线盒。不带固定装置。热电偶外表包金属纺织防护套。带有软件性延长导线。可以自由弯曲，外型尺寸较小，具有热响应时间快，结构简单、价廉使用方便等特点，适用于分析仪器设备等工业测温。
|
型号
|
分度号
|
长度规格（L）
|
|
WRET-02
|
E
|
300
350
400
450
550
650
900
1150
1650
2150
|
 |
