FA8-5NNNB 频率转速线速表

广州市科诚电气有限公司

会员指数：

企业认证：

价格：电议

所在地：广东广州市

型号：FA8-5NNNB

更新时间：2024-09-02

浏览次数：2395

公司地址：广州市番禺区石基镇基龙西路111号

13925370132 张小琦(先生) 经理

点击查看联系电话在线询价

产品简介

FA系列频率、转速、线速表 1.特点 ◎拨码式按

公司简介

广州市科诚电气地处于广东省番禺区,公司自成立起致力于仪器仪表传感器及自控系统的研究开发及生产应用,公司主营:接近开关,光电开关,旋转编码器,固态继电器,温控器,传感器专用数显表,电压电流表,计数器,计米器,计时器,数字调节仪,数字面板表,频率,转速表,线速表等,产品及控制设备广泛用于化工,热电,石化,制药,冶金,机械,热处理,食品,纸类及科研试验等领域.
中山市科诚电气公司秉承:科技铸就,诚信经营,质量为本的经营理念,坚持“客户第一”的原则为广大客户提供优质的服务,以合理的价格和过硬的品质来回报广大新老客户对我们支持

展开

产品说明

FA系列频率、转速、线速表

1.特点

◎拨码式按键设定，适用于测量各种转速、频率、线速度
◎任意比例系数设定，分辨率高
◎输出、输入光电隔离，抗干扰能力强
◎双段设定控制输出

2.型号说明

外供电源：N:无 A:12V B:24V

AL2:N:无 R:RELAY S:SSR/LOGIC T:SCR

AL1:N:无 R:RELAY S:SSR/LOGIC T:SCR

功能选择：N:按键设定 K:拨码设定

显示位数：4：4位显示 5：5位显示 6：6位显示

供电电源：缺省：AC 220V/100V AC 50/60HZ E:24V±10%DC

外型尺寸 4：48H×48W 7:72H×72W 8:48H×96W

FA系列频率、转速、线速表

3.技术参数

电源	AC 220V/100V±15% 50HZ/60HZ 功耗：≤5VA
显示方式	14.2mm 7段LED显示
显示范围	0.1～9999、0.1～99999（依显示位变化）
输入频率范围	0.1HZ～9KHZ
测量误差	0.1%±2Dight
输入信号	脉冲、方波 5V ≤H≤30V 0≤L≤2V ,上升沿触发
输入阻抗	≥10KΩ
辅助电源	DC 12V±5% 50mA max
缘电阻	≥100MΩ (DC 500V 接线端子和外壳之间)
耐压强度	AC1500V 50HZ/60HZ 1min
工作环境	0～50℃ ≤85％RH

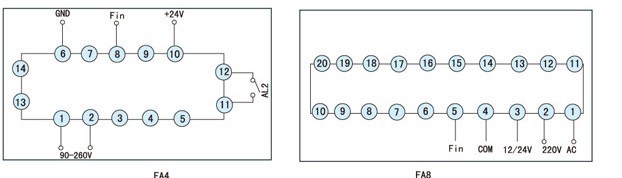

4.端子连接（接线如有变动，接出厂仪表标识接线）

注：接线如有变动，按出厂仪表表示接线.

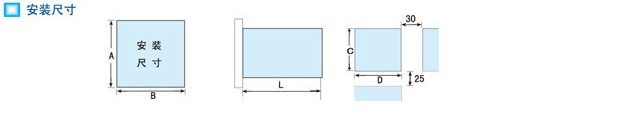

5.安装尺寸

型号	A	B	L	C	D
FA4	48	48	80	45+0.5	45+0.5
FA7	72	72	100	67.5+0.5	67.5+0.5
FA8	96	48	100	91+0.5	45+0.5

6.应用举例

例如：滚动轴带动皮带移动的设备中，滚轴周长C=0.5m,用编码器作传感器.
旋转编码器每转输出10个脉冲.
1.要求仪表显示输出的频率，即P值为1，要求仪表显示出滚轴的频率，即P值设定为0.1（1×10）
2.要求将仪表显示滚轴的转速.
先将仪表按表壳上的接线图接好电源线，信号线等，
然后通上电源，进入菜单1、P值设：系数＝1×每圈的脉冲数＝1×10＝0.1，
因当前值（转速）测量值×系数×60＝测量值×P,P=0.1×60＝6，
再跟实际使用相应调整其它各项参数使仪表就可以直观显示滚轴的转速（即P=×每圈脉冲数×60）
再跟实际使用相应调整其它各项参数使仪表就可以直观显示滚轴的转速（即P=×每圈脉冲数×60）
3.要求仪表直观显示皮带移动的速度（即每分钟移动多少米，单位米/分）
先按仪表壳上的连接图接好电源线、信号线等，通上电源，
然后进入菜单1、P值设定，系数＝滚轴周长×每圈的脉冲数＝0.5×10＝0.05，
因为当前值（即线速度）＝测量值×系数×60＝测量值×P,P=0.05×60＝3，
再跟实际使用相应调整其它各项参数，仪表就可以直观显示出皮带移动的速度（即每分钟移动多少米）（即　P=滚轴周长×每圈脉冲数×60）
