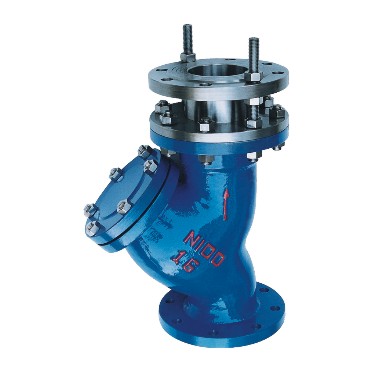

拉杆伸缩过滤器 拉杆伸缩过滤器

【拉杆伸缩过滤器】作用

【拉杆伸缩过滤器】Y型过滤器和伸缩接头组合成，抗污性强排污方便，流通面积大，压力损失小，结构简单，体积小。滤芯网材质均为全不锈钢，耐腐蚀性强，使用寿命长。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网数目，通常范围：水 18~30 目、蒸汽 40~100 目、油 100~180 目。Y型拉杆伸缩过滤器,伸缩过滤器,过滤器本公司生产的Y型拉杆伸缩过滤器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，便于清除杂物或安装拆卸以保证阀类或设备之正常使用。

过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护为方便。过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀，驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作，当达到预设清洗时间时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。过滤器的壳体内部主要由粗滤网、细滤网、吸污管，不锈钢刷或不锈钢吸嘴、密封圈、防腐涂层、转动轴等组成。

安装滤油器在液压系统中的安装位置通常有以下几种：

　　⑴要装在泵的吸油口处：

　　泵的吸油路上一般都安装有表面型滤油器，目的是滤去较大的杂质微粒以保护液压泵，此外滤油器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。

　　⑵安装在泵的出口油路上：

　　此处安装滤油器的目的是用来滤除可能侵入阀类等元件的污染物。其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa。同时应安装

　　安全阀以防滤油器堵塞。 选用滤油器时，要考虑下列几点：

　　⑴过滤精度应满足预定要求。

　　⑵能在较长时间内保持足够的通流能力。

　　⑶滤芯具有足够的强度，不因液压的作用而损坏。

　　⑷滤芯抗腐蚀性能好，能在规定的温度下持久地工作。

　　⑸滤芯清洗或更换简便。

　　因此，滤油器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液粘度、工作温度等条件选定其型号。

　　⑶安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。

　　⑷安装在系统分支油路上。

　　⑸单独过滤系统：大型液压系统可专设一液压泵和滤油器组成过滤回路。

　　液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件（如伺服阀、节流阀等）的前面单独安装一个专用的精滤油器来确保它们的正常工作。

【拉杆伸缩过滤器】特点
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。 　　
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。 　　
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。 　　
4、伸缩型特点：拉伸长度，zui大位置可移伸100mm。有利于安装方便．提高工作效率。

【拉杆伸缩过滤器】主要技术参数：

【拉杆伸缩过滤器】主要零件材料：

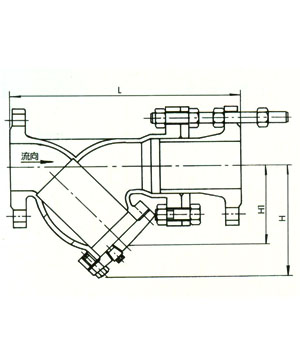

【拉杆过滤器】主要外形尺寸：
