德国RS 罗德与施瓦茨 FSH13 FSH手持频谱分析仪
德国RS 罗德与施瓦茨 FSH13 FSH手持频谱分析仪
德国RS 罗德与施瓦茨 FSH13 FSH手持频谱分析仪

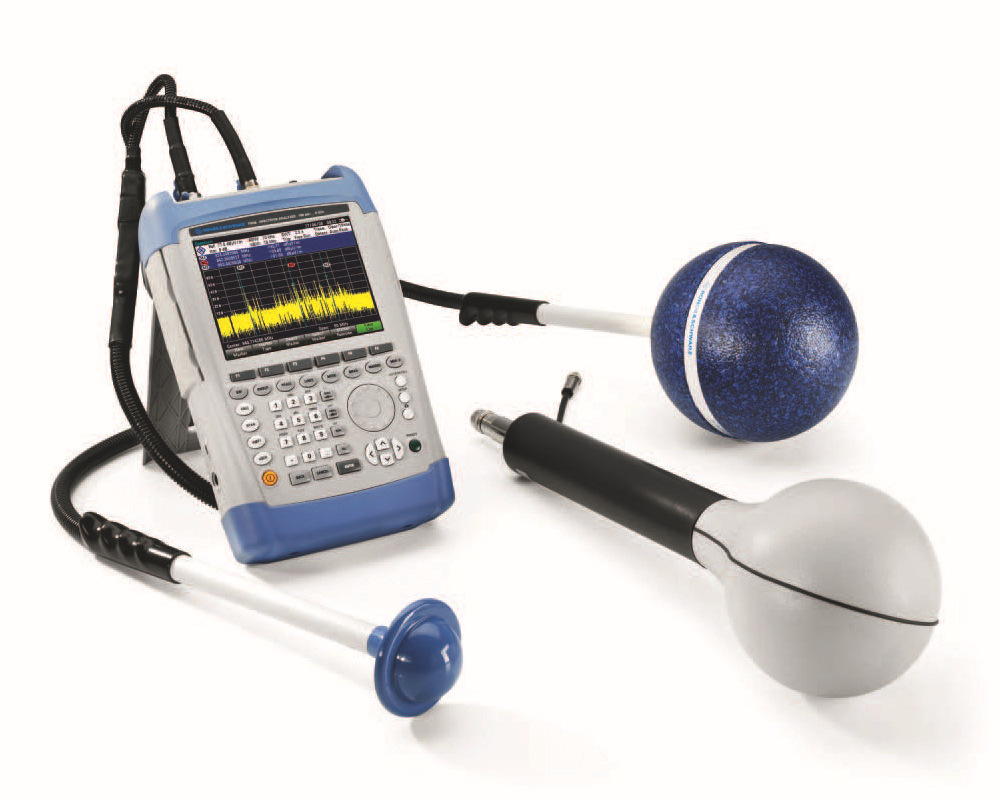

R&S®FSH是一款手持式频谱分析仪，依据不同的型号、选件可以实现不同的功能，例如功率计、电缆和天馈线测试仪、双端口矢量网络分析仪。它提供了非常重要的RF分析功能，RF技术服务人员或安装和维护团队可使用这些功能解决日常的常规性测量任务。例如，它可用于发射机系统的维护和安装，检查电缆和天线，评估广播、无线通信和服务中的信号质量，测量电磁场强度，或者是简单的实验室应用。R&S®FSH能够快速可靠地以高测量准确度执行上述任务。
R&S®FSH是一种手持式仪器，重量仅为3 kg。所有常用功能都有各自的功能键，按键都在手指可触及范围之内。即便是在很差的光线条件下，从高亮的彩色显示屏也能容易地读取数据，并且还有一种适用于端环境的单色模式。
FSH13 FSH手持频谱分析仪 主要特点
频率范围：9 kHz ~ 3.6/8/13.6/20 GHz
高灵敏度 (<-141 dBm (1 Hz))
带前置放大器 <-161 dBm (1 Hz)
LTE信号分析所需的20 MHz解调带宽
测量不确定度非常低 (< 1 dB)
测量功能广泛，可用于与发射机系统的调试与维护有关的所有重要测量任务
带内置直流电源 (偏置) 的内部跟踪发生器和VSWR电桥
双端口网络分析仪
坚固的防水外壳，适合现场的恶劣工作条件
重量轻 (带电池3 kg)，易于手持，功能键触手可及
因为可由用户配置和带有自动操作序列 (向导)，容易操作
FSH13 FSH手持频谱分析仪 特点和
|

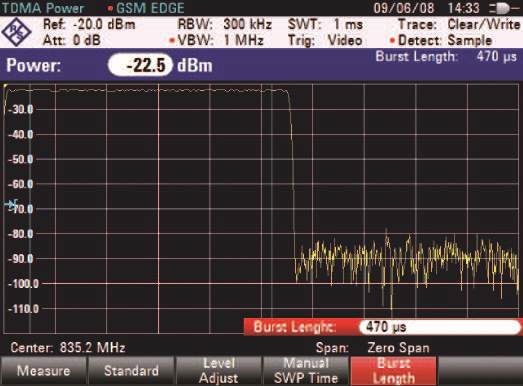

脉冲信号的功率测量 |
 |
 |

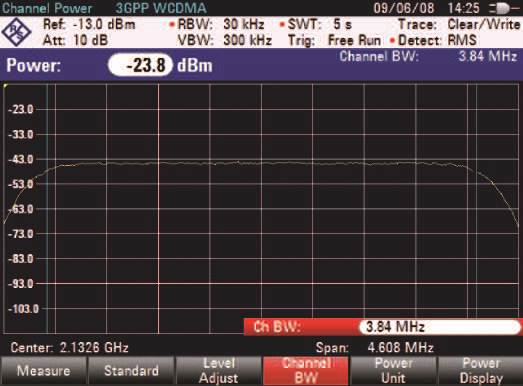

信道功率测量 |
|

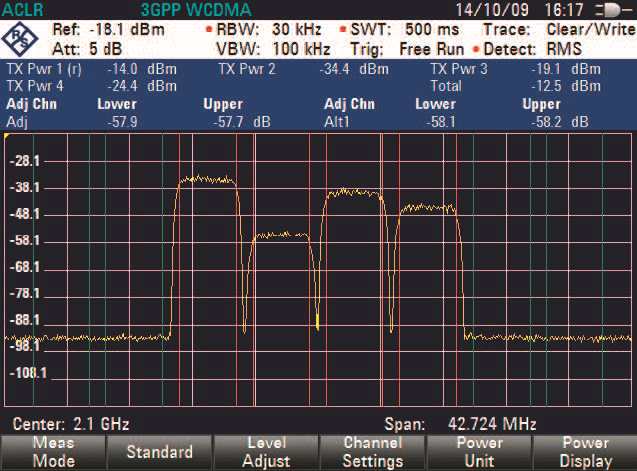

相邻信道功率测量 |
 |
 |

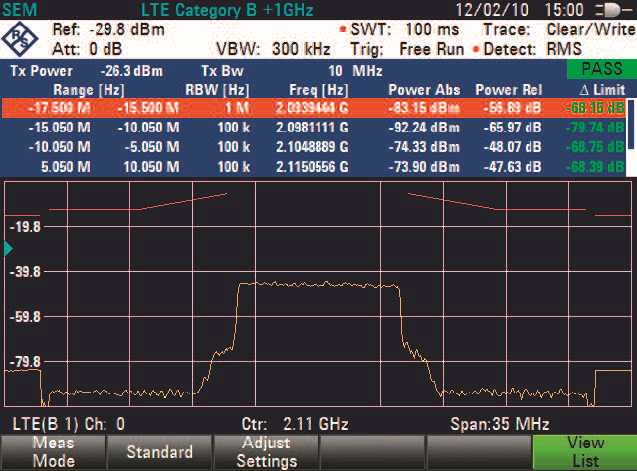

杂散辐射测量（频谱辐射模板） |
|

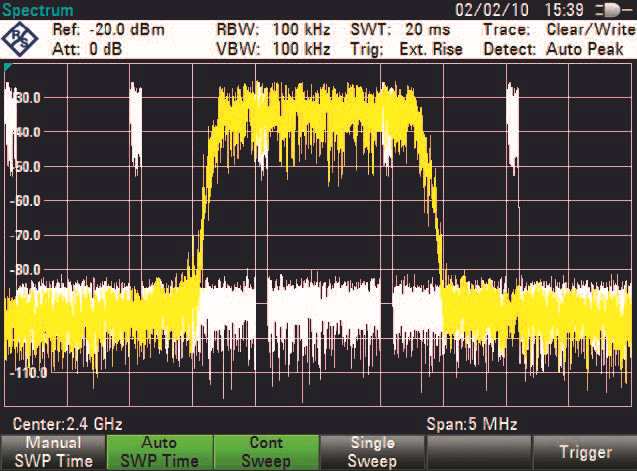

采用门控扫描测量脉冲信号的调制频谱 |
 |
德国RS 罗德与施瓦茨 FSH13 FSH手持频谱分析仪 技术参数
|
频谱分析 |
|
|
|
|
|
|
R&S®FSH4 R&S®FSH8 R&S®FSH13 R&S®FSH20 |
|||||
|
频率范围 |
型号04/.14/.08/.18/ .13/.23/.20/.30 |
9 kHz ~ 3.6 GHz |
9 kHz ~ 8 GHz |
9 kHz ~ 13.6 GHz |
9 kHz ~ 20 GHz |
|
|
型号.24/.28 |
100 kHz ~ 3.6 GHz |
100 kHz ~ 8 GHz |
– |
– |
|
分辨率带宽 |
|
1 Hz ~ 3 MHz |
|||
|
显示的平均噪声电平 |
不带前置放大器，RBW = 1 Hz（归一化） |
||||
|
|
9 kHz ~ 100 kHz (仅型号.04/.14/.08/.18) |
< -108 dBm，典型值-118 dBm |
< -96 dBm，典型值-106 dBm |
||
|
|
100 kHz ~ 1 MHz |
< -115 dBm，典型值-125 dBm |
|||
|
|
1 MHz ~ 10 MHz |
< -136 dBm，典型值-144 dBm |
|||
|
|
10 MHz ~ 2 GHz |
.< -141 dBm，典型值-146 dBm |
|||
|
|
2 GHz ~ 3.6 GHz |
< -138 dBm，典型值-143 dBm |
|||
|
|
3.6 GHz ~ 5 GHz |
– |
< -142 dBm，典型值-146 dBm |
||
|
|
5 GHz ~ 6.5 GHz |
– |
< -140 dBm，典型值-144 dBm |
||
|
|
6.5 GHz ~ 13.6 GHz |
– |
< -136 dBm，典型值-141 dBm |
||
|
|
13.6 GHz ~ 18 GHz |
– |
– |
– |
< -134 dBm， 典型值-139 dBm |
|
|
18 GHz ~ 20 GHz |
– |
– |
– |
< -130 dBm， 典型值-135 dBm |
|
|
带前置放大器，RBW = 1 Hz (归一化) |
||||
|
|
100 kHz ~ 1 MHz |
< -133 dBm，典型值-143 dBm |
– |
||
|
|
1 MHz ~ 10 MHz |
< -157 dBm，典型值-161 dBm |
< -155 dBm，典型值-160 dBm |
||
|
|
10 MHz ~ 2 GHz |
< -161 dBm，典型值-165 dBm |
– |
||
|
|
2 GHz ~ 3.6 GHz |
< -159 dBm，典型值-163 dBm |
– |
||
|
|
3.6 GHz ~ 5 GHz |
– |
< -155 dBm，典型值-159 dBm |
||
|
|
5 GHz ~ 6.5 GHz |
– |
< -151 dBm，典型值-155 dBm |
||
|
|
6.5 GHz ~ 8 GHz |
– |
< -147 dBm，典型值-150 dBm |
||
|
|
8 GHz ~ 13.6 GHz |
– |
– |
< -158 dBm，典型值-162 dBm |
|
|
|
13.6 GHz ~ 18 GHz |
– |
– |
< -155 dBm，典型值-160 dBm |
|
|
|
18 GHz ~ 20 GHz |
– |
– |
– |
< -150 dBm， 典型值-155 dBm |
|
三阶截止点(IP3) |
300 MHz ~ 3.6 GHz |
> 10 dBm，典型值+15 dBm |
|||
|
|
3.6 GHz ~ 20 GHz |
– |
> 3 dBm，典型值+10 dBm |
||
|
相位噪声 |
频率500 MHz |
||||
|
|
30 kHz载波偏移 |
<–95 dBc (1 Hz)，典型值-105 dBc (1 Hz) |
|||
|
|
100 kHz载波偏置 |
<–100 dBc (1 Hz)，典型值-110 dBc (1 Hz) |
|||
|
|
1 MHz载波偏置 |
<–120 dBc (1 Hz)，典型值-127 dBc (1 Hz) |
|||
|
检波器 |
|
采样值、大峰值、小峰值、自动峰值、真有效值 |
|||
|
电平测量不确定度 |
10 MHz < f ≤3.6 GHz |
<1 dB，典型值0.5 dB |
|||
|
|
3.6 GHz < f ≤ 20 GHz |
– |
<1.5 dB，典型值1 dB |
||
|
显示 |
|
具有VGA分辨率的6.5"彩色LCD |
|||
|
电池工作时间 (无跟踪信号发生器) |
R&S®HA-Z204，4.5 Ah |
大3 h |
|||
|
|
R&S®HA-Z206，6.75 Ah |
大4.5 h |
|||
|
尺寸(W × H × D) |
|
194 mm × 300 mm × 69 mm (144 mm) 1) 7.6 in × 11.8 in × 2.7 in (5.7 in) |
|||
|
重量 |
|
3 kg (6.6 lb) |
|||
|
矢量网络分析仪1)/矢量电压表2) |
|
|||
|
|
R&S®FSH4 |
R&S®FSH8 |
R&S®FSH13/20 |
|
|
频率范围 |
型号.24/.28/.23/.30 |
300 kHz ~ 3.6 GHz |
300 kHz ~ 8 GHz |
100 kHz ~ 8 GHz |
|
输出功率（端口1） |
|
0 dBm ~ –40 dBm |
– |
|
|
输出功率（端口2） |
|
0 dBm ~ –40 dBm |
0 dBm ~ –40 dBm |
|
|
反射测量(S11，S22) |
||||
|
方向性 |
300 kHz ~ 3 GHz |
> 43 dB额定值 |
> 43 dB额定值 |
> 43 dB额定值3) |
|
|
3 GHz ~ 3.6 GHz |
> 37 dB额定值 |
> 37 dB额定值 |
> 37 dB额定值3) |
|
|
3.6 GHz ~ 6 GHz |
– |
> 37 dB额定值 |
> 37 dB额定值3) |
|
|
6 GHz ~ 8 GHz |
– |
> 31 dB额定值 |
> 31 dB额定值3) |
|
显示模式 |
矢量反射和传输测量 (R&S®FSH-K42) |
振幅、相位、振幅+相位、史密斯圆图、VSWR、反射系数、mp、单端口线损、 电气长度、群延时 |
||
|
|
矢量伏特计(R&S®FSH-K45) |
振幅+相位、史密斯圆图 |
|
|
|
传输测量 |
|
|||
|
动态范围(S21) |
100 kHz ~ 300 kHz |
70 dB，典型值 |
70 dB，典型值 |
– |
|
|
300 kHz ~ 3.6 GHz |
> 70 dB，典型值90 dB |
> 70 dB，典型值90 dB |
– |
|
|
3.6 GHz ~ 6 GHz |
– |
> 70 dB，典型值90 dB |
– |
|
|
6 GHz ~ 8 GHz |
– |
50 dB，典型值 |
– |
|
动态范围(S12) |
100 kHz ~ 300 kHz |
80 dB，典型值 |
典型值80 dB |
典型值80 dB |
|
|
300 kHz ~ 3.6 GHz |
> 80 dB，典型值100 dB |
> 80 dB，典型值100 dB |
> 80 dB，典型值100 dB |
|
|
3.6 GHz ~ 6 GHz |
– |
> 80 dB，典型值100 dB |
> 80 dB，典型值100 dB |
|
|
6 GHz ~ 8 GHz |
– |
60 dB，典型值 |
60 dB，典型值 |
|
显示模式 |
矢量反射和传输测量 (R&S®FSH-K42) |
振幅(衰减,增益)、相位、振幅+相位、电气长度、群延时 |
||
|
|
矢量伏特计(R&S®FSH-K45) |
振幅+相位 |
||
德国RS 罗德与施瓦茨 FSH13 FSH手持频谱分析仪 订购信息
|
配置 |
型号 |
订货号 |
|
主机部分 |
||
|
手持式频谱分析仪，9 kHz ~ 3.6 GHz，带前置放大器 |
R&S®FSH4 |
1309.6000.04 |
|
手持式频谱分析仪，9 kHz ~ 3.6 GHz，带前置放大器和跟踪发生器 |
R&S®FSH4 |
1309.6000.14 |
|
手持式频谱分析仪，100 kHz ~ 3.6 GHz，带前置放大器、跟踪发生器和内部VSWR电桥 |
R&S®FSH4 |
1309.6000.24 |
|
频谱分析仪，9 kHz ~ 8 GHz，带前置放大器 |
R&S®FSH8 |
1309.6000.08 |
|
频谱分析仪，9 kHz ~ 8 GHz，带前置放大器和跟踪发生器 |
R&S®FSH8 |
1309.6000.18 |
|
手持式频谱分析仪，100 kHz ~ 8 GHz，带前置放大器、跟踪发生器和内部VSWR电桥 |
R&S®FSH8 |
1309.6000.28 |
|
手持式频谱分析仪，9 kHz ~ 13.6 GHz，带前置放大器 |
R&S®FSH13 |
1314.2000.13 |
|
手持式频谱分析仪，9 kHz ~ 13.6 GHz，带前置放大器，跟踪发生器300 kHz ~ 8 GHz和内部VSWR电桥 |
R&S®FSH13 |
1314.2000.23 |
|
频谱分析仪，9 kHz ~ 20 GHz，带前置放大器 |
R&S®FSH20 |
1314.2000.20 |
|
手持式频谱分析仪，9 kHz ~ 20 GHz，带前置放大器，跟踪发生器300 kHz ~ 8 GHz和内部VSWR电桥 |
R&S®FSH20 |
1314.2000.30 |
|
随带附件 |
||
|
锂离子电池组 (4 Ah)、USB电缆、LAN电缆、AC电源、含R&S®FSH4View软件、文档和快速入门指南的光盘 |
||
|
硬件选项 |
||
|
锂离子电池组，6.75 Ah (工厂安装) |
R&S®FSH-B106 |
1304.5958.02 |
|
软件选项(通常是固件) |
||
|
瀑布图测量应用 |
R&S®FSH-K14 |
1304.5770.02 |
|
干扰分析测量应用软件(软件许可证) |
R&S®FSH-K15 |
1309.7488.02 |
|
地理标记测量应用软件(软件许可证) |
R&S®FSH-K16 |
1309.7494.02 |
|
室内图应用软件(软件许可证) |
R&S®FSH-K17 |
1304.5893.02 |
|
基于功率探头的脉冲测量(软件许可证) (对于串口号小于121000的¸FSH4/8/13/20需要配置¸FSH-Z129) |
R&S®FSH-K29 |
1304.5993.02 |
|
故障距离测量（仅对于型号.24/.28/.23和.30 需要R&S®FSH-Z320或R&S®FSH-Z321以及R&S®FSH-Z28 或 R&S®FSH-Z29） |
R&S®FSH-K41 |
1304.5612.02 |
|
矢量反射和传输测量 (仅对于型号.24/.28/.23和.30，需要R&S®FSH-Z28或R&S®FSH-Z29） |
R&S®FSH-K42 |
1304.5629.02 |
|
矢量电压表（仅改为.24机型，.28机型，.23机型和.30机型，需要R&S®FSH-Z28或R&S®FSH-Z29） |
R&S®FSH-K45 |
1304.5658.02 |
|
GSM，EDGE测量应用 |
R&S®FSH-K10 |
1304.5864.02 |
|
3GPP WCDMA BTS/NodeB Pilot Channel和EVM测量应用软件 |
R&S®FSH-K44 |
1304.5641.02 |
|
3GPP WCDMA BTS/NodeB Code Domain Power测量应用软件（需要R&S®FSH-K44） |
R&S®FSH-K44E |
1304.5758.02 |
|
CDMA2000® BTS Pilot Channel和EVM测量应用软件 |
R&S®FSH-K46 |
1304.5729.02 |
|
CDMA2000® BTS Code Domain Power测量应用软件（需要R&S®FSH-K46） |
R&S®FSH-K46E |
1304.5764.02 |
|
1xEV-DO BTS Pilot Channel和EVM测量应用软件 |
R&S®FSH-K47 |
1304.5787.02 |
|
1xEV-DO BTS PN Scanner和Time Domain Power测量应用软件（需要R&S®FSH-K47） |
R&S®FSH-K47E |
1304.5806.02 |
|
TD-SCDMA BTS Power和EVM测量 |
R&S®FSH-K48 |
1304.5841.02 |
|
TD-SCDMA/HSDPA BTS Power和EVM测量（需要R&S®FSH-K48） |
R&S®FSH-K48E |
1304.5858.02 |
|
LTE FDD Downl |
R&S®FSH-K50 |
1304.5735.02 |
|
LTE FDD Downl |
R&S®FSH-K50E |
1304.5793.02 |
|
LTE TDD Downl |
R&S®FSH-K51 |
1304.5812.02 |
|
LTE TDD Downl |
R&S®FSH-K51E |
1304.5829.02 |
|
Receiver Mode和Channel Scan测量应用软件 |
R&S®FSH-K43 |
1304.5635.02 |
