WP-LN802-02-AAG-HL 智能流量积算打印记录仪

　公司一直注重于高新产品的研发和先进设备的生产应用，现已成为成熟的智能压力检测、温度检测、物位检测、流量检测、显示调节控制等全系列工业自动化仪表的研发、生产制造基地。产品广泛应用于钢铁、有色冶金、石油化工、电力、城市集中供热、水/污水处理、食品加工、制药等领域。目前，公司拥有近万平米生产办公大楼，多个专业生产车间及标定检定线，200多名员工，技术与销售服务网络遍及华南、华东、华北、西南、西北各省，年产/销工业自动化仪表产品二十多万台/套。

　　公司通过了ISO9001：2000质量体系认证，是中国仪器仪表行业协会会员和国际现场总线委员会“HART”基金会员，拥有多项国家专利和软件著作权，是省科技厅确认的“高新技术企业”。

　　公司将始终以市场为导向，以科技创新为核心竞争力，致力于民族测控技术的发展！

详细说明

::产品简介::

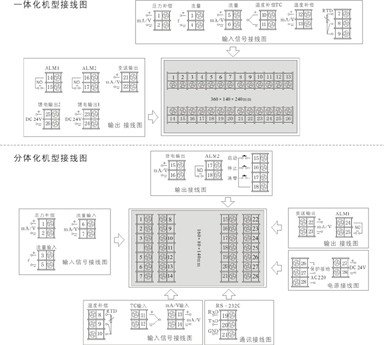

智能流量积算打印记录仪 选 型 表 　　智能流量积算打印控制仪　采用的微处理器进行智能运算控制，集流量测量显示控制及打印记录于一体。本机包含智能流量积算控制仪的全部功能，增加了现场打印记录功能，可自动定时打印或随机打印气体或液体流量的当前测量值和累积值。 　　适用于各种液体、一般气体、蒸汽、天然气等的流量检测与积算控制。采用查表法进行密度补偿，能自动对过热蒸汽、饱和蒸汽进行的积算控制。内置多种流量积算公式，可适应各种流量测量场合。具有多种信号输入功能，可配接各种压力/差压及频率式流量传感器(如孔板、涡街、涡轮等)，且只需通过仪表菜单的简单选定，即可实现上述输入信号之间的轻松切换。具有多种补偿方式(如温度补偿、压力补偿、温度补偿+压力补偿等)供选择。可带串行通讯接口。 　　测量显示范围宽，可显示瞬时流量值、温度补偿值、压力补偿值、体积流量(或差压/频率)值等，以及整十一位的累积流量值(0～9,999,999,999,999字)，度高，累积值可到小数点的后三位(0.001)。还可通过内部参数的设定，使zui大累积值达到999,999,999，99 ×100 。带有测量状态标志显示，可方便地观察测量对象。 　型 号 WP-RL80系列   输入信号 模 拟 量　　热电偶：标准热电偶 — K、E 　　　　　　电　阻：标准热电阻 — Pt100 　　　　　　电　流：0～10mA、4mA～20mA等(输入电阻≤250Ω) 　　　　　　电　压：0～5V、1V～5V、mV等(输入阻抗≥250KΩ) 脉 冲 量　　波　形：矩形波、正弦波、三角波 　　　　　　幅　度：＞4V(或根据要求设定) 　　　　　　范　围：0～5KHz(或根据要求设定) 输入信号切换　温度补偿：Pt100、K、E、0～10mA、4mA～20mA、0～5V、 　　　　　　1V～5V（可自由切换） 　　　　　　压力补偿：0～10mA、4mA～20mA、0～5V、1V～5V（可自由切换） 　　　　　　流量输入：0～10mA、4mA～20mA、0～5V、1V～5V（可自由切换）   输出信号 模拟量输出　DC 4mA～20mA (负载电阻≤500Ω)　　DC 0～10mA (负载电阻≤750Ω) 　　　　　　DC 1V～5V (负载电阻≥250KΩ)　　　　DC 0～5V (负载电阻≥250KΩ) 开关量输出　继电器控制输出 — ON/OFF带回差 　　　　　　触点容量：AC 220V/3A；DC 24V/（阻性负载） 通讯输出　　标准串行双向通讯接口　　通讯协议：RS-232C、RS-485 　　　　　　波特率 — 300～9600bps (自由设定)   特 性 数学模型　　参见仪表操作手册 测量精度　　测量显示精度：±0.2%FS±1字或±0.5%FS±1字 　　　　　　频率转换精度：±1脉冲(LMS)一般优于0.2% 分 辨 率　　±1字 显示方式　　高亮度LED数码显示　　发光二管工作状态显示 　　　　　　六位（0～999999）瞬时流量值显示 　　　　　　十一位（0～99999999999）累积流量值显示 　　　　　　六位（-1999～999999）温度补偿值显示 　　　　　　六位（-1999～999999）压力补偿值显示 　　　　　　六位（-1999～999999）体积流量(或差压/频率)值显示 　　　　　　当前日期及时间显示 控制报警　　可选择继电器上限、下限控制/报警输出，LED输出指示。 　　　　　　控制/报警方式为带回差(可自由设定)。 补偿方式　　温度、压力、温度+压力自动补偿 打印控制　　配接微型打印机，可自动定时打印或手动即时打印。 参数设定　　面板轻触式按键数字设定　　参数设定值断电后保存 　　　　　　参数设定值密码锁定 保护方式　　断电后流量累积保持时间大于五年　　电源欠压自动复位 　　　　　　工作异常自动复位   使用环境 环境温度　　0～50℃ 相对湿度　　≤85% RH　　·避免强腐蚀气体 供电电压　　常规型　·AC 220V +10%-15%（50Hz±2Hz，线性电源） 　　　　　　特殊型　·AC 90V～265V (开关电源) 　·DC 24V±2V (开关电源) 功　　耗　　≤10W（AC 220V线性电源） 型 号 WP-RL80系列 WP-RL80系列 仪表外形 外形尺寸 宽×高×深：360×140×240mm 宽×高×深：160×80×140mm×2台 开孔尺寸 （mm）     重 量   接 线 图 选型表 智能流量积算打印控制仪型谱表 型　　　　　号 说　　　　　明 W P-RL □ □□ □ □ □ □ □ □ □ □   外形尺寸 8                   　160×80mm(横式),80×160mm(竖式) 控制作用 01 02 03 04 05                 　无补偿输入 　带补偿输入(注1) 　过热蒸汽带测试压力补偿-查表法(注1) 　饱和蒸汽带温、压补偿-查表法(注1) 　用户特定曲线补偿输入-查表法(注1) 通讯方式 ２               　带打印功能 输出方式 □             　参见“输出方式” 流量信号类型 □           　参见“输入类型”(注) 压力补偿类型 □         　参见“输入类型”(注) 温度补偿类型 □       　参见“输入类型”(注) 一报警方式 □     　参见“一报警方式” 第二报警方式 □   　参见“第二报警方式” 馈电输出 N P 2P 　无馈电输出（可省略） 　单路DC24V馈电输出 　双路DC24V馈电输出   ★注1：RL802、RL803、RL804系列可通过设定仪表二级参数相互切换。 ★注2：仪表除0～20mA、脉冲－集电开路两种输入信号外，其余信号均可通过设定仪表二级参数自由更改 ★如用户选择特定曲线补偿输入（查表法）时，请在订货时提供相关技术参数或密度表格。 ★特殊型号或要求的，请提供输入信号类型。 ★型号举例：WP-RL801-22-F; WP-RL802-21-AAG-HL; WP-RL803-20-ACK   ■输出方式 代　　码 ０ ２ ３ ４ ５ ８ 输出方式 无输出 4mA ～20mA 0～10mA 1V ～5V 0～5V 特殊规格   ■输入信号类型 代码 输入类型 测量范围 代码 输入类型 测量范围 代码 A 4mA ～20mA -19999 ～99999d O 脉冲-集电开路 0～5KHz 本表所列为zui大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围 B 0 ～10mA -19999 ～99999d G Pt100 -200℃～650℃ C 1V ～5V -19999 ～99999d E 热电偶E型 0～1000℃ D 0 ～5V -19999 ～99999d K 热电偶K型 0～1300℃ M 0 ～20mA -19999 ～99999d R 用户特定 -19999 ～99999d F 脉冲 0～5KHz N 无补偿输入
