一、设备概述

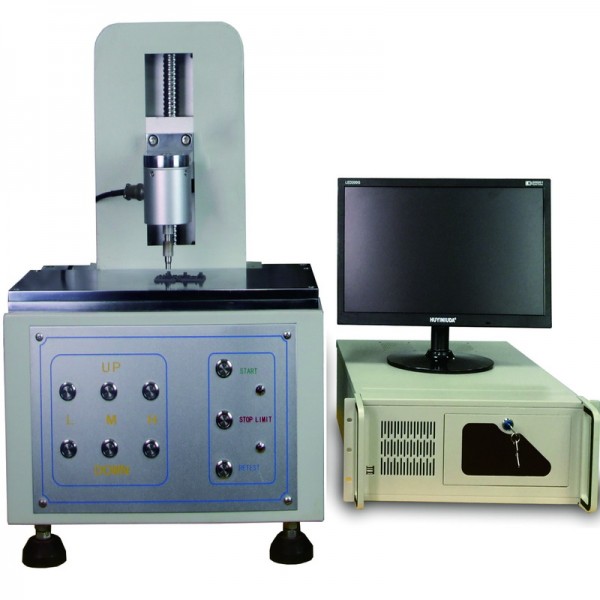

按键荷重行程导通试验机（荷重位移曲线仪）主要用于各类按键、轻触开关、硅胶按键、锅仔片、薄膜按键的按压手感、力学性能、行程特性量化检测。可将人工主观手感转化为客观数据与标准曲线，是按键产品研发、来料检验、成品品质管控的核心检测设备。

二、测试原理

设备采用伺服精准匀速下压结构，搭配高精度压力传感器与位移采集系统，完成按键按压全过程数据采集：

设备按照设定速度、行程、触发方式驱动测试压头垂直匀速下压待测按键。

压力传感器实时连续采集按压过程中的动态荷重值，位移系统同步记录下压行程变化。

完整记录按键下压、触底、回弹复位全过程，生成标准荷重—位移（F-D）曲线。

系统自动运算解析关键参数：按压峰值力、谷值力、回弹力、按键总行程、有效行程、段落感（Click值）、迟滞特性等。

可选配导通检测功能，同步捕捉按键电气导通点，实现机械手感与电气导通位置同步验证。

通过全过程动态数据采集，替代人工手感判断，实现按键手感性能的量化检测。

三、按键荷重行程导通试验机测试目的

手感标准化、量化管控

将主观描述（偏硬、偏软、手感闷、无段落、卡顿）转化为可量化的力值、行程、曲线参数，统一客户、研发、供应商的手感判定标准。

产品品质检验与OK/NG判定

用于新品打样确认、来料检验、成品出货检验，依据规格标准判定按键力值、行程、回弹是否合格，有效管控批量一致性。

不良问题分析改善

针对按键手感偏散、按压过硬/过软、无段落感、回弹不良、卡键、导通偏位等异常，通过曲线数据定位问题原因，辅助结构、材质、锅仔片选型优化。

建立产品标准数据库

留存标准测试曲线与测试数据，建立产品基准参数，用于对标竞品、固化产品规格、制作检验标准与规格书。

寿命前后性能验证

配合按键寿命测试使用，测试疲劳前后按键荷重、行程、手感衰减变化，评估产品耐久性能与使用寿命可靠性。

四、适用产品范围

硅胶按键、塑胶按键、轻触开关、锅仔片按键、薄膜开关、汽车中控按键、家电按键、智能设备按键等各类弹性按压类产品。
