一、设备概述

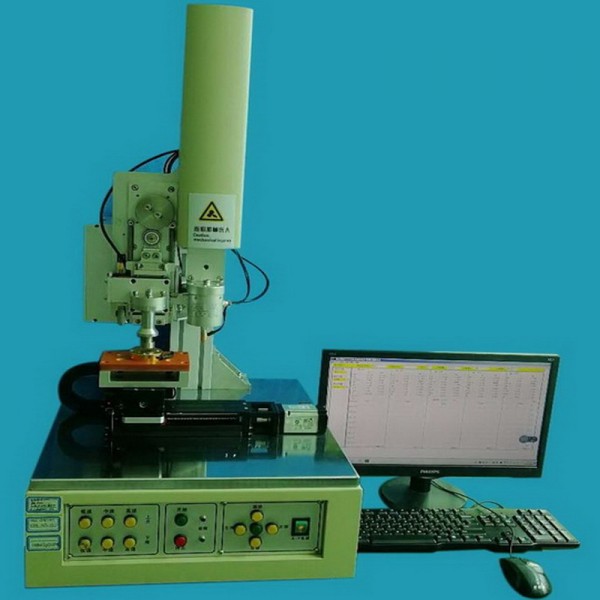

PogoPin荷重位移阻抗试验机专用于弹簧探针（Pogo Pin/顶针），在压缩全过程同步采集力学与电气参数，一次性生成荷重-行程-接触电阻三维曲线，是Pogo Pin研发、来料检验、出货检验、失效分析专用精密检测设备。

适用：充电顶针、信号探针、模组连接器、磁吸连接器、半导体测试探针等。

二、测试原理

伺服精密驱动压头，按设定速度垂直下压Pogo Pin，同步采集三组信号：

力传感器：实时采集压缩荷重（弹力）；

光栅位移：同步记录压缩行程（预压、工作行程、总行程）；

四线制微欧测试模块：同步动态采集接触阻抗（接触电阻），消除引线电阻干扰，满足毫欧级测试。

下压→保持→回弹全过程连续采样，软件自动生成 F-R-S（荷重-阻抗-行程）曲线，自动判读：预压行程、工作行程、工作弹力、最大弹力、回弹曲线、动态接触电阻、阻抗突变点。

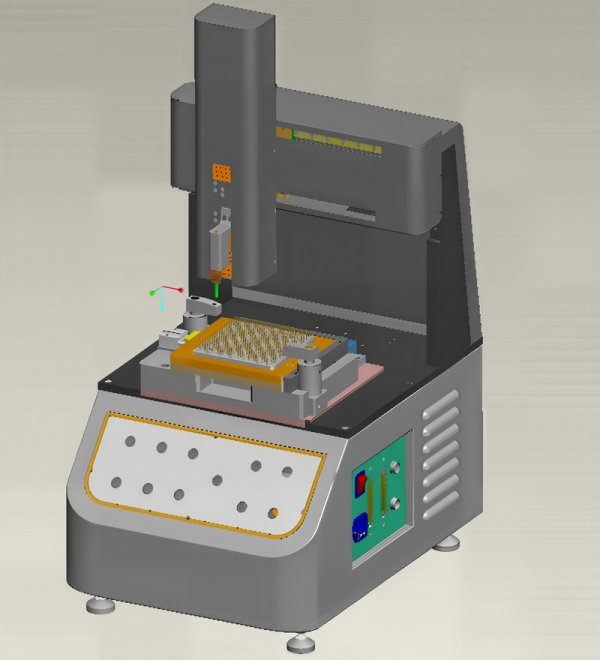

可选XY自动平台，实现整排/整版多pin自动巡点测试。

三、PogoPin荷重位移阻抗试验机测试目的

验证弹力匹配性：确认工作行程下弹力是否符合规格。弹力过小易接触不良；弹力过大，会造成装配顶起、压伤壳体、磨损镀层。

管控动态接触电阻：Pogo Pin最核心电气指标。静态测阻无法模拟实际压缩工况，本机模拟装配压合状态，检出压合过程阻抗偏高、跳变、瞬时开路等隐性不良（充电发热、信号不稳根源）。

建立标准，供需对齐：把规格量化，用于图纸、检验规范、供应商来料管控，避免“手感差不多”的主观判定。

失效与配方分析：分析弹簧、镀层、针头结构、加工工艺带来的异常：阻抗漂移、弹力衰减、迟滞大、卡针。

寿命前后比对（搭配寿命测试）：耐久测试前后复测弹力与接触阻抗，评估长期压缩后弹簧疲劳、镀层磨损带来的性能劣化。

出货检验判定OK/NG：可设置上下公差，自动判定、存储曲线、输出检验报告，用于品质追溯。

四、核心功能

荷重-行程-阻抗同步测试，输出三维曲线

四线制微欧测量，适合低接触电阻（毫欧级）

可设定：测试速度、预压量、保持时间、终止行程/终止力

自动读取：预压行程、有效工作行程、工作力、最大压缩力、回弹曲线、迟滞、动态接触电阻最大值/平均值

公差判定，自动OK/NG，不良曲线标记

XY自动位移平台（选配），整版多针自动巡测

数据保存、曲线导出、中英文测试报告，支持追溯

可选：循环压缩耐久测试，N次打击后自动复测阻抗&荷重衰减

五、典型应用行业

智能穿戴、磁吸充电连接器、/平板、电池触点、模组连接器、半导体测试探针、汽车电子连接器。

具体PogoPin荷重位移阻抗试验机的参数和功能可以定制，若有需求咨询菲唐唯克检测设备！
