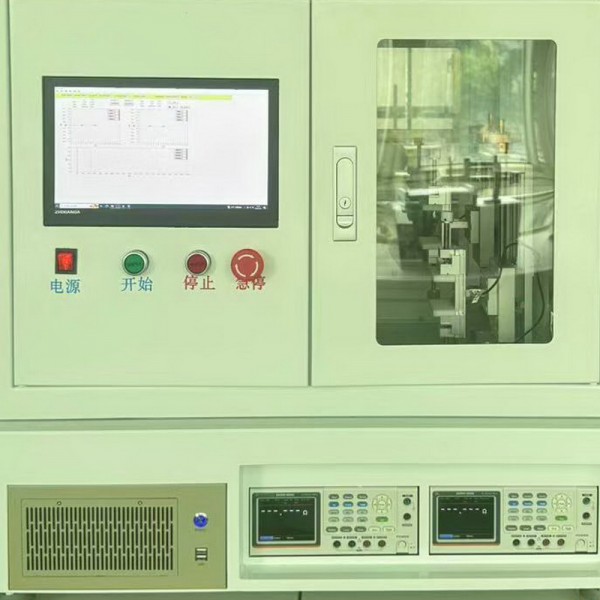

VC-1220MC 端子微动腐蚀摩擦试验机

端子微动腐蚀摩擦试验机专门针对汽车连接器、线束端子、镀金/镀锡弹片，模拟车辆振动产生微米级往复微动，考核微动磨损、微动腐蚀、接触电阻劣化，主流对标标准：LV214(VW75174)、USCAR‑20。

苏州菲唐检测设备有限公司(Suzhou F-Tom testing equipment Co., Ltd)是一家专业从事环境检测设备、力学检测设备销售服务的企业，公司以科技进步为先导，以市场需求为基础，注重高素质专业人才的引进与培养。苏州菲唐秉持着“敬业、团体、创新”的企业精神，逐步形成了LX的技术核心。研制好的产品，提供好的服务。

本公司研制的试验仪器主要适用于：连接器、端子、接插件、线束、汽车、硅胶按键、计算机电脑、手机、电子、橡胶、塑料、鞋业、造纸包装业、机械五金业、建材业、电线电缆。

公司主营产品：连接器插拔力试验机、按键开关荷重行程手感导通试验机、全自动扭力试验机、弹簧拉压力试验机试验机、信赖性检测设备、包装检测设备、高低温试验箱、高低温湿热试验箱、高低温湿热交变试验箱、高低温冲击试验箱、冷热冲击试验箱、恒温恒湿试验箱、步入式恒温恒湿试验箱、可程式恒温恒湿试验箱、积架式恒温恒湿试验箱、复合型恒温恒湿试验箱、应力筛选型恒温恒湿试验箱、热循环试验箱、冷热冲击试验箱、应力筛选型冷热冲击箱、高低温低气压试验机、PCT饱和加速寿命试验机、QUV紫外光老化试验机、淋雨试验箱、砂尘试验箱、盐水喷雾试验机等环境检测仪器。

力学试验机方面，我司主要服务于连接器、端子、接插件、手机、电脑、汽车等行业。其中插拔力试验机，按键荷重行程手感试验机，扭力扭转试验机，市场占有比率较高。其中微小扭力试验机主要供货摄像头模组扭力试验机，汽车中控屏旋钮扭力试验机客户。

欢迎广大客户到厂参观并选用我们的检测可靠性试验设备，我们将竭诚为您提供优质的服务和产品。

端子微动腐蚀摩擦试验机解析：

随着汽车性能的不断提升，作为汽车重要组成部分的汽车连接器也被提出了更高的要求。主机厂在使用一款汽车连接器之前，通过相应的检测标准验收连接器的质量。

VW-75174-(LV214-2010)-EN-车用连接器测试规范

端子微动腐蚀摩擦试验机专门针对汽车连接器、线束端子、镀金/镀锡弹片，模拟车辆振动产生微米级往复微动，考核微动磨损、微动腐蚀、接触电阻劣化，主流对标标准：LV214(VW75174)、USCAR‑20。

工作原理

1. 装夹：公母端子/接触弹片工装定位，施加设定法向接触压力，形成真实对压接触状态。

2. 驱动：伺服/音圈电机驱动，产生微米级小幅往复位移（不是大距离滑动），精准控制振幅、频率、总循环次数，复现实车振动工况。

3. 信号采集

力传感器：采集法向压紧力、切向摩擦力，计算摩擦系数；

位移传感器：闭环监控实际微动振幅；

四线法低电阻测试仪：全程实时监测接触电阻（LV214要求10mA、≤100mV保护电压）。

4. 软件记录：同步记录循环次数、摩擦力、摩擦回线、接触电阻曲线；电阻突变跳变即为微动腐蚀失效判定依据。

失效机理：微动摩擦产生金属磨屑，氧化生成绝缘氧化物，造成接触电阻飙升、信号时断时续，是汽车端子常见失效模式。

核心功能

1. 微动磨损耐久测试

设定压力、振幅、频率、百万级循环，评估镀金、镀锡等镀层抗微动磨损寿命。

2. 电接触微动腐蚀测试（核心）

连续监控接触电阻，捕捉电阻跳变，判定端子何时发生电接触失效，满足LV214、USCAR‑20验证要求。

3. 摩擦特性测试

输出摩擦力‑位移回线、动态摩擦系数，区分粘着、混合滑移、全滑移微动状态。

4. 多工位可选：单工位、3工位（LV214标准要求3pcs样品同时测试）。

5. 数据输出：曲线、原始数据、PDF报告，用于研发、来料检验、第三方审核。

典型关键参数（LV214标准工况）

微动振幅：5~200μm，标准常用50μm

频率：0.1‑50Hz，LV214标准1Hz

法向载荷：0.1‑50N（弹片端子一般0.5‑10N）

循环次数：100万次；LV214标准100000次

接触电阻测量：四线法，保护电压≤20mV，测试电流10mA

适用样品

汽车连接器端子、线束压接端子、FPC弹片、电池连接器、接插件镀金/镀锡触点、信号端子。

端子微动腐蚀摩擦试验机和通用微动摩擦测试机区别

普通微动机侧重材料摩擦磨损；端子款重点增加四线接触电阻连续采集，配套各类连接器专用工装，满足汽车电子标准，做电接触失效判定。
