VC-S205 按键开关荷重手感测试机

苏州菲唐检测设备有限公司(Suzhou F-Tom testing equipment Co., Ltd)是一家专业从事环境检测设备、力学检测设备销售服务的企业，公司以科技进步为先导，以市场需求为基础，注重高素质专业人才的引进与培养。苏州菲唐秉持着“敬业、团体、创新”的企业精神，逐步形成了LX的技术核心。研制好的产品，提供好的服务。

本公司研制的试验仪器主要适用于：连接器、端子、接插件、线束、汽车、硅胶按键、计算机电脑、手机、电子、橡胶、塑料、鞋业、造纸包装业、机械五金业、建材业、电线电缆。

公司主营产品：连接器插拔力试验机、按键开关荷重行程手感导通试验机、全自动扭力试验机、弹簧拉压力试验机试验机、信赖性检测设备、包装检测设备、高低温试验箱、高低温湿热试验箱、高低温湿热交变试验箱、高低温冲击试验箱、冷热冲击试验箱、恒温恒湿试验箱、步入式恒温恒湿试验箱、可程式恒温恒湿试验箱、积架式恒温恒湿试验箱、复合型恒温恒湿试验箱、应力筛选型恒温恒湿试验箱、热循环试验箱、冷热冲击试验箱、应力筛选型冷热冲击箱、高低温低气压试验机、PCT饱和加速寿命试验机、QUV紫外光老化试验机、淋雨试验箱、砂尘试验箱、盐水喷雾试验机等环境检测仪器。

力学试验机方面，我司主要服务于连接器、端子、接插件、手机、电脑、汽车等行业。其中插拔力试验机，按键荷重行程手感试验机，扭力扭转试验机，市场占有比率较高。其中微小扭力试验机主要供货摄像头模组扭力试验机，汽车中控屏旋钮扭力试验机客户。

欢迎广大客户到厂参观并选用我们的检测可靠性试验设备，我们将竭诚为您提供优质的服务和产品。

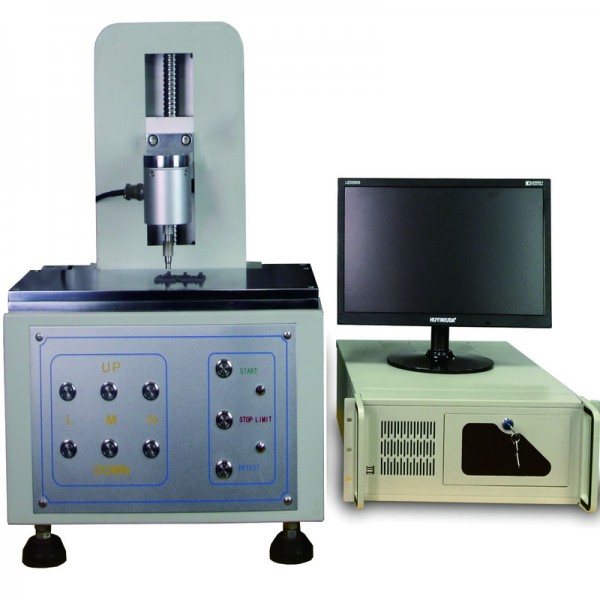

按键开关荷重手感测试机原理整机由伺服驱动模组、高精度力传感器、位移编码器、测试软件四大部分组成。

1. 样品固定在工作台治具上，传感器下端安装压头对准按键中心；

2. 伺服电机带动压头以设定速度垂直向下按压按键；

3. 力传感器实时采集按压压力（荷重），位移编码器同步采集下压位移；

4. 设备高速同步记录每一个位移点对应的压力，生成 F‑D荷重‑位移曲线；

5. 压到设定行程后自动回退，同样采集回弹过程的力与位移；

6. 软件解析曲线各项特征参数，和标准阈值对比，自动判断合格/不良。

本质：把人的主观“手感”，转化成可量化的力值、位移数据。

关键物理过程（锅仔片/硅胶按键）

下压：力逐步上升→到达峰值力(Click峰)，锅仔片塌陷，力瞬间下降形成谷值；

回弹：按键弹起，力从谷值回升，得到回弹力；

软件依靠曲线拐点识别峰、谷、导通位置。

按键开关荷重手感测试机功能

1、测试计算参数

峰值力PF：按键按下的最大按压力（Click力）

谷值力RF：锅仔片塌下后的zui低力

回弹力：按键向上回弹的力

Click手感率 =（PF‑RF）÷ PF ×100%，手感好坏核心指标

导通行程、断开行程、总按压行程、预压行程

残余力、迟滞（下压与回弹曲线差值）

2、软件功能

1. 实时绘制荷重‑位移曲线图，可缩放、局部查看；

2. 设置上下限公差，自动OK/NG判定；

3. 数据存储，导出Excel、PDF测试报告；

4. 可保存多套产品测试配方，换产品直接调用。

3、选配扩展功能

1. 导通测试模块：同步检测开关通断，精准捕捉按键电气导通点，区分“机械按下”和“电路接通”；

2. 寿命测试：循环往复按压，做按键耐久，监控力值衰减；

3. X‑Y自动平台：自动移位，批量测试键盘多个按键；

4. 多点采样、异常曲线报警。

适用样品

硅胶按键、锅仔DOME弹片、轻触开关、遥控器按键、侧键、笔记本键盘、汽车中控按键、薄膜按键。

简单区分

只有力没有位移：普通推拉力计，不能做手感分析，出不了曲线、算不出Click率；

按键荷重曲线机：力+位移同步采集，是手感量化的专用设备。

具体按键开关荷重手感测试机的参数与测试及非标定制可以咨询唯克菲唐检测设备！
