NBD-B2200-120TPIG2F 真空气氛钨烧结炉

河南诺巴迪材料科技有限公司

会员指数：

企业认证：

价格：电议

所在地：河南郑州市

型号：NBD-B2200-120TPIG2F

更新时间：2024-09-06

浏览次数：616

公司地址：新郑市新华办竹园8号

19137174019 司合军(先生)

点击查看联系电话在线询价

产品简介

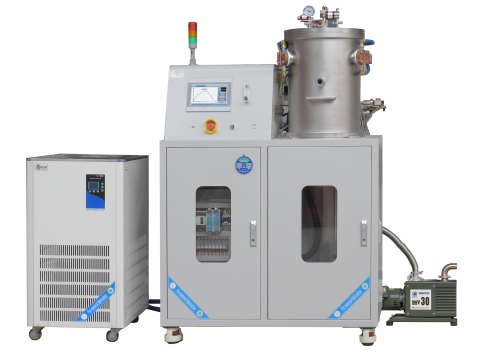

真空气氛钨烧结炉是用高纯钨丝作为发热元件的立式真空电阻炉，主要供金属化合物、陶瓷、无机化合物等在真空或保护气氛中烧结或退火之用。也可用于金属材料的热处理。本电炉为周期作业式、底部进出料结构。

公司简介

河南诺巴迪材料科技有限公司是集研究､开发､制造､经营为一体的科技创新型企业，如今公司的产品已经遍布亚欧美，覆盖国内大多数实验室，成为受客户欢迎和信任的品牌之一。

展开

产品说明

真空气氛钨烧结炉设备特点：1、单室立式结构,主要由炉体、炉盖、炉底及升降机构、发热元件、真空系统、温场、供气系统、水冷系统、电控系统等组成；

2、炉身采用双层水冷结构,上下法兰组焊成筒形结构，内壁为304不锈钢精细抛光以保证高真空度，外壁为 304 喷砂处理，中间通水冷却。不锈钢法兰平面开设密封槽，采用“O”型氟橡胶圈真空密封，为防止温度过高使“O”型圈老化，在法兰处均设有水冷装置。在炉体的侧面设有一个监测热偶，观察窗，进气口及两个电极接口和一个真空抽气口与真空机组连接，监测热电偶用来监测侧面金属隔热屏的温度，防止隔热屏外部的温度过高，引起事故。

3、炉盖同样采用双层水冷结构,且上下大炉盖及中心小炉盖均为双层水冷平盖结构,内壁为 304 不锈钢精细抛光,以保证高真空度,外壁同样为304不锈钢与法兰组焊接而成,中间通水冷却。大炉底与中心小炉底采用快卸式锁紧结构，方便小炉盖的开启和关闭，大炉盖与炉体之间采用螺栓锁紧结构,并且采用“O”型颌橡胶密封以保证高真空度,炉盖上设有钨铼热电偶测温口,安全阀装置,排气口等。

4、炉底及升降机构：炉底采用与炉盖同样的结构,且在中心小炉底上设有承料台,采用下部进出料方式,升降系统由直线导轨装置组成。

5、真空获得及测量系统：

真空获得系统由一台 K-100 扩散泵加冷阱、一台 TRP-36 直联机械泵、真空管路、放气阀，手动蝶阀，真空压力表等组成；

6、温场：

采用高纯钨丝网作为发热体，竖直悬挂在炉体内，从侧面垂直与钨网方向上引出三个钨电极，在炉体侧面处用水冷铜电极连接引出炉外并与变压器连接。
真空气氛钨烧结炉配置参数：

产品型号	NBD-B2200-120TPIG2F
电气规格	AC3*380V/50Hz
额定功率	30kw
可达温度	2200℃（常用 2000℃）
工作区尺寸	Φ120*120mm
主控工作温度	2200℃（精度±0.5℃）
加热元件	钨笼，环形加热整体密闭
主控炉膛材料	金属多层隔热屏、由钨片、高温钼片、双层不锈钢（304）等组成
密封及水冷方式	水冷不锈钢密封法兰，设水冷装置（防止因温度过高“0”圈老化），开设抽气孔与真空机组相连，观察孔屏蔽、电极引出装置孔、炉体吊挂装置
测温元件	钨铼热电偶 Φ0.5*380mm
控温精度	±1℃
进气管直径	Φ8mm
充气压力	≤0.015MPa
充气介质	氩气、氮气
充气管道	由管道、电磁阀及玻璃转子流量计7L/min组成
炉体	采用双层水夹层结构，内壁为不锈钢 304 抛光，外壁优质不锈钢抛光处理与上下法兰组焊成筒型结构，法兰平面开设密封槽采用“0”圈真空密封，
炉底小炉盖	采用不锈钢圆板内壁，设钨杆、料盘、定位柱、隔热屏定位柱，开设密封槽、气缸进出启闭进出料
隔热屏及屏盖	采用全金属多层隔热屏、由钨片、高温钼片、不锈钢（304）等组成，屏盖及小屏盖采用相同的材料结构，承料平台采用厚 8mm 的钨板及钨支柱组成
冷态极限真空度	6.67×10^-3Pa

真空气氛钨烧结炉服务支持：1年质保，提供终身支持
