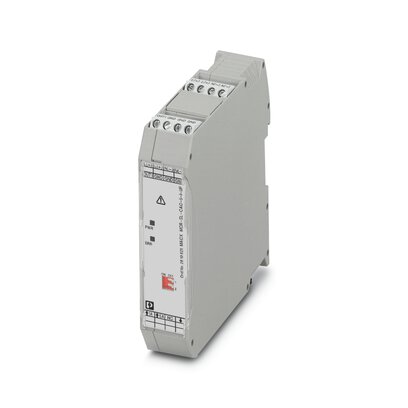

MACX MCR-SL-CAC- 5-I 德国菲尼克斯2810612电流变送器显示工作状态

德国菲尼克斯2810612电流变送器显示工作状态MACX MCR-SL-CAC- 5-I - 电流变送器2810612电流测量变送器，适用电流1A和5A AC，输出信号0...20mA或4...20mA，可通过DIP开关组态，有LED显示工作状态

上海当临自动化科技有限公司，是集工、科、贸为一体的工控自动化公司。公司本着"诚信为本，未来, 互利双赢”的宗旨，以灵活的经营模式，快捷的交货周期，优惠的价格，全心周到的服务,的技术支持赢得了广大客户的充分信赖。 公司产品涉及电力、汽车、水利、化工、纺织、机械、橡胶、水泥、矿业、造纸业等。同时公司也常年致力于为广大客户寻找国内无渠道的进口备件产品，在行内享有好的口碑和声誉。 主营范围：德国菲尼克斯（phoenix contact）产品：中间继电器、安全继电器、光电耦合器、开关电源、现场I/O系统、模块、网络接口、连接器、工业交换机、工业无线产品、变送器、隔离器、驱动器、传感器、执行器、防雷器、通迅产品、保护器、打印机、工具等. 上海当临自动化科技有限公司以：“全心全意为客户服务” 的经营理念、以服务为基础，以质量求生存作为公司发展宗旨!坚持以：“客户至上，诚信为本”的企业精神及灵活多样的经营体制，紧跟市场需求， 提升产品质量，提高服务水平，竭诚为新老用户提供具优质的产品及服务，确保用户满意!

德国菲尼克斯2810612电流变送器显示工作状态

电流测量变送器，适用电流1A和5A AC，输出信号0...20mA或4...20mA，可通过DIP开关组态，有LED显示工作状态

MACX MCR-SL-CAC-5-I(-UP)把1 A或5 A电流转换成0...20 mA或4...20 mA标准模拟量信号。 位于外壳侧面的DIP开关可用于输入和输出电流的组态：
MACX MCR-SL-CAC-5-I 电流互感器带有一个范围从19.2 V DC 到 30 V DC的供电电压。
MACX MCR-SL-CAC-5-I 电流互感器带有一个范围从19.2 V DC 到 253 V DC的宽域供电电压。


德国菲尼克斯2810612电流变送器显示工作状态
使用限制
EMC说明 EMC：A类产品，参见下载区内的制造商声明

产品类型 电流变送器
绝缘特性
过电压类别 III
污染等级 2

额定条件下的最大功耗 1.2 W
保护电路 浪涌保护; 35 V抑制二极管
阶跃响应（10-90%） ≤ 300 ms
200 ms
最大温度系数 < 0.02 %/K
温度系数，典型值 < 0.015 %/K
最大传输误差 ≤ 0.5 % (额定状态下，额定值范围内)
防止极性逆转 是
额定绝缘电压 300 V AC (接地)
电气隔离 输入/输出
测试电压 4 kV AC (50 Hz, 60 s)
电气隔离 输出/电源
测试电压 2 kV AC (50 Hz, 60 s)
电源
额定供电电压 24 V DC -20 % ... +25 %
电源电压范围 19.2 V DC ... 30 V DC
最大电流耗量 < 32 mA (UB=24 V DC 时，IOUT=20 mA)
功耗 < 0.9 W (UB=24 V DC 时，IOUT=20 mA)

测量
可配置／可编程 通过DIP开关
输入电流范围 0 A AC ... 1 A AC (可组态)
0 A AC ... 5 A AC (可组态)
电压输入信号 ≤ 300 V AC
输入阻抗 < 50 mΩ
过载量 2xIN（持续）
电涌强度 20xIN（1s）
额定频率fN 50 Hz
频率测量范围 45 Hz ... 65 Hz
曲线类型 正弦

信号: 电流
可配置／可编程 通过DIP开关
无负载电压 15 V
电流输出信号 0 mA ... 20 mA (可组态)
4 mA ... 20 mA (可组态)
最大电流输出信号 25 mA
负载/输出负载电流输出 < 500 Ω (20 mA)
波动 < 10 mVSS (500 Ω / 20 mA)
状态显示 红色LED（故障），绿色LED（就绪）

连接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
刚性导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 14

数据通信（旁路）
截止频率（3dB） 大约 3 Hz

产品尺寸
宽度 22.5 mm
高度 104 mm
深度 114.5 mm

颜色 灰色 (RAL 7042)
外壳材料 非增强型聚酰胺 PA

环境条件
保护等级 IP20
环境温度（运行） -20 °C ... 65 °C
-4 °F ... 149 °F
环境温度（存放/运输） -40 °C ... 85 °C (-40 °F ... 185 °F)
海拔 ≤ 2000 m
允许湿度（运行） 10 % ... 95 % (无冷凝)
德国菲尼克斯2810612电流变送器显示工作状态
CE
证书 CE合规
ATEX
标识  II 3 G Ex nA IIC T4 Gc X
UKCA Ex (UKEX)
标识  II 3 G Ex nA IIC T4 Gc
证书 PxCIF21UKEX2810612X
UL，美国 / 加拿大
标识 UL 508 Recognized
EAC Ex
标识  2Ex nA IIC T4 Gc
证书 BY/112 02.01 TP012 103.01 00078
