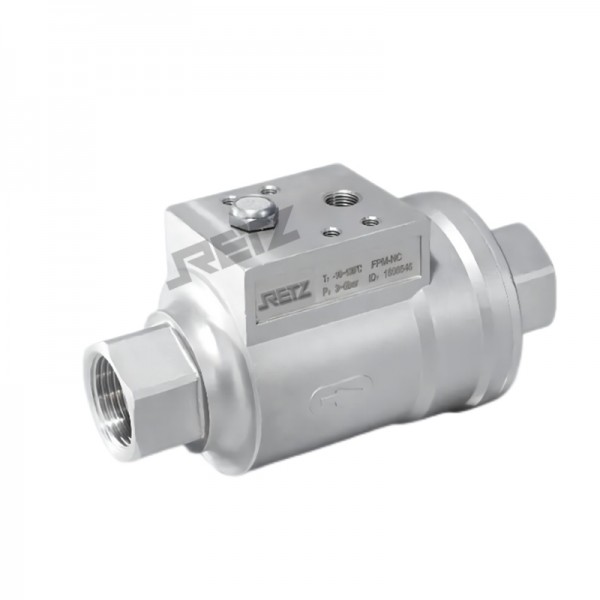

RETZ瑞茨品牌 进口气动梭阀 气控快速开关二通阀

气动梭阀压缩空气迫使活塞往复运动，达到阀门的开启与关闭。介质压力作用在阀座上，活塞几乎不受阻力干扰，所以阀门可快速开或关。经改进的阀内结构，使介质流态更好，压损更小

裕原流体控制（上海）有限公司是一家专业代理销售进口品牌的阀门、流量计、联轴器等产品,多年来,公司一直以“质量与生命同步”为信念,以创新、服务为目标,以专业、诚信与合理的价位、品质的保证赢得了广大用户的好评。 优势品牌有（KITZ北泽/日本、VENN阀天/日本、RETZ瑞茨/美国、HITACHI日立葫芦牌/日本、JK朝光/韩国、Miyawaki宫胁/日本、TLV/日本、Yoshitake耀希达凯/日本、FTB双叶/台灣等品牌，其产品在各领域中截断、安全、疏水、止回、减压、及电动和气动系列自动化系统控制、压力仪表控制、流量测量、水务系统控制、楼宇暖通自控、热力暖通系统、采暖供热设备、商建市政工程、蒸汽系统控制、导热油系统、燃气管道控制、氨用管道控制、化工管道控制、造纸工业控制、机械设备传动。 我们一直致力于流体控制领域的持续创新，始于2005…… 致力于作为流体控制专家，从而创造价值的企业，裕原以“坚持好的品质”为根本，以“持续实现具有创造性、高品质产品和服务的企业价值，为当今社会的繁荣作出贡献”为企业理念。 在这方“敢为人先，民本和谐的创业热土上，我们翅首以盼，友谊、商机和成功。 价值观-- 诚信立足-- 诚信是我们的立身之本，以真诚之心,行信义之事，诚信于客户，诚信于供应商，诚信于合作伙伴，诚信于社会。 专注专业-- 专注于流体控制领域，专业于阀门产品与服务；专注于客户的需求和想法，专业于一体化解决方案 追求卓越-- 卓越不是一个标准，而是一种境界。我们将不断完善自我，追求行业高峰水平

品牌：RETZ瑞茨/我们一直致力于流体控制和测控领域的持续创新，始于2005……气动梭阀压缩空气迫使活塞往复运动，达到阀门的开启与关闭。介质压力作用在阀座上，活塞几乎不受阻力干扰，所以阀门可快速开或关。经改进的阀内结构，使介质流态更好，压损更小 retz The compressed air of the pneumatic shuttle valve forces the piston to move back and forth, achieving the opening and closing of the valve. The medium pressure acts on the valve seat, and the piston is almost unaffected by resistance, so the valve can quickly open or close. Improved valve internal structure, resulting in better fluid flow and reduced pressure loss

进口气动梭阀工作原理 Working principle of inlet pneumatic shuttle valve

1.关阀Close the valve

当"A"孔进气（"B"孔排气）时，活塞向"D'口移动并压在阀座密封上，此时阀门关闭。When the "A" hole intake ("B" hole exhaust), the piston moves to the "d'port and presses on the valve seat seal. At this time, the valve is closed.

单动常闭型的弹簧安装在"A"端腔室。在非控制时，活塞是压在阀座上，所以其常用的是关闭位。The single acting normally closed spring is installed in the "A" end chamber. In case of non control, the piston is pressed on the valve seat, so its most commonly used position is the closed position.

2.开阀Open valve

当"B"孔进气（"A"孔排气）时，活塞轴从阀座向℃"口方向移动并在行程末端停止，此时阀门开启。When the "B" hole intake ("a" hole exhaust), the piston shaft moves from the valve seat to the "C" port and stops at the end of the stroke. At this time, the valve is opened.

单动常开型的弹簧安装在"B"端腔室。在非控制时，活塞是离开座的，所以其常用的是开启位。The single acting normally open spring is installed in the "B" end chamber. In case of non control, the piston leaves the seat, so its most commonly used position is the open position.

进口气动梭阀特点 Features of imported pneumatic shuttle valve

体积小，外观美，寿命长

采用不锈钢阀体，外观高档，耐腐蚀

活塞与密封合二为一，简单可靠，具有超长使用寿命

可任意方向安装。

由于介质压力作用在阀座上活塞几乎不受阻力干扰，所以开关速度快，压损小。

耐真空密封性能佳，可用于真空管路。

进口气动梭阀技术参数Technical Data
管道压力 Fluid Pressure Max 1.6MPa(232psi)
控制压力 Control Pressure 0.3-0.8MPa(43.5-116psi)
控制介质 Control Fluid 中性气体或空气Neutral gas,Air
阀体材料 Body Material CF8M/CF8
密封材料 Seals Material 三元乙丙EPDM/氟橡胶FKM(VITON)
适用介质 Applicable Fluid FKM 适用于绝大多数介质,蒸汽除外.FKM-Suitable for most fuid,except for steam.EPDM适用于热水和蒸汽,不适用于油脂类,燃料等.EPDM-Suitable for steam and hot water,unsuitable for oils, greases, fuels etc.
介质温度 Fluid Temperature -20℃-+150℃(FKM),-20℃-+130℃(EPDM)
环境温度 Ambient Temperature -20℃-+80℃
控制形式 Control Type 单作用常闭、常开,双作用常闭,双作用自由态Nomalycosed.Nomallyopen. Double acting wth spring.Double acting
连接形式 Connection Type 螺纹式 Threaded(BSP,NPTBSPT)
